1.儀器名稱

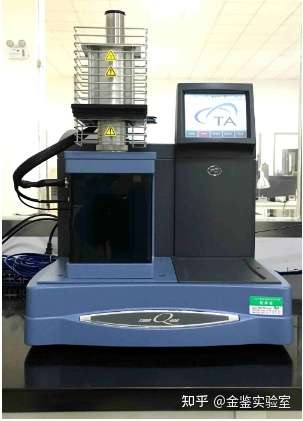

熱機械分析儀

3.功能介紹

熱膨脹系數測試儀（ Themal Mechanical Analyzer）是在程序控溫下，測量固體、液體和凝膠在非振動負荷下的溫度與形變關系的技術，測試時，TMA以一定的加熱速率加熱試樣，使試樣在恒定的較小負荷下隨溫度升高發生形變，測量出試樣的溫度—尺寸變化曲線。與動態熱機械分析DMA測量材料的彈性模量和損耗模量與溫度之間關系不同，TMA測量的是材料的尺寸變化量（dimension change）與對應的溫度T之間的關系。熱膨脹系數測試儀TMA Q400 是一款多功能分析測試儀，可以在-150℃至1000℃的溫度范圍內，測量大多數材料的機械性能。主要用于材料尺寸穩定性，也可用于測量塑料、橡膠等高分子材料的玻璃化溫度。樣品尺寸：最大樣品高度：25 mm，最大樣品直徑：10 mm，兩表面平行?？蓽y的項目包括線膨脹系數、老化度、薄膜拉伸。測試溫度范圍在-40℃～1000℃之間。此設備可測量產品包括陶瓷、玻璃、金屬／合金、礦物、催化劑、含能材料、塑膠高分子、涂料、醫藥、食品等。

4.適用產業

橡膠、硅膠材料的相關行業。

作為一種高精密度的熱分析檢測設備，TMA能夠檢測出15nm的形變量，在PCB/PCBA的制程檢測和失效分析中被廣泛應用。主要用于PCB最關鍵的兩個參數：測量其線性膨脹系數和玻璃態轉化溫度。膨脹系數過大的基材的PCB在焊接組裝后常常會導致金屬化孔的斷裂失效。

5.相關參數

型號：TA Q400

生產廠商：美國TA儀器公司

溫度范圍(最大）：-150~1000℃

溫度精確度：±1℃

最大樣品尺寸-固體：26mm(L)×10mm(D)

靜態測試：26mm(L)×1.0mm(T)×4.7mm(W)

測量精確度：±0.1%

靈敏度：15nm

位移分辨率：<0.5nm

動態基線漂移：<1μm(-100~500℃)

施力范圍：0.001~2N

力的分辨率：0.001N

數字式質量流量控制器：標配

氣氛(靜態或控制流量) ：惰性、氧化或反應氣體

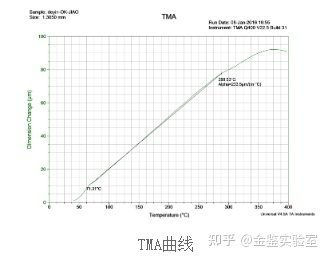

6.應用實例
