S 參數系列

本文的目的是對使用電路和電路元件模型，在實時示波器上轉換波形的過程步驟進行說明。這些模型可能來自針對該目的設計的軟件的仿真，也可能是測得，如 S 參數到建模通道的情況。本文展示了五個真實世界的場景，并對使用 In?niiSim 工具套裝軟件來解決這些問題進行了說明。每一個問題都進行了闡述，發現問題并取得結果。通過這一系列的操作，讀者的任務就是將學到的知識應用于使用各類硬件捕獲信號。信號一旦被捕獲，會在不同的信號域對其進行分析，以獲得關于仿真合理性的洞察。本文也提供了信息，讓讀者能將應用延伸到假設場景，了解 In?niiSim 波形轉換工具套件如何進行這樣的分析。

憑借對于理論的理解以及在現實世界進行的試驗，我們有機會將學到的知識付諸實踐。仿真、預測和解決現實世界的問題可以為我們節省越寶貴的時間和金錢，并增強我們的信心。

本系列的前五篇文章對工程師的總體任務進行了系統的探討，同時考慮到主要涉及了將傳遞函數應用到實時示波器采集的波形，以便呈現難以進行物理訪問的波形的情況，這些波形要么由于處在不可能接觸到的測量位置，或者要么電路分析仿真的并非實際存在的電路元件，導致無法進行物理訪問。如此一來，我們就對使用 S 參數文件來生成這些傳遞函數以及 S 參數文件的要求進行了探討，通過對它們進行測量，在矢量網絡分析儀和時域反射計上對 S 參數進行測量，最終將仿真工具應用于描述具有S 參數的通道模型。所有這些過程都致力于獲得對電路元件的準確表述，以便將波形轉換為仿真波形， 為工程師提供驗證設計所需的洞察。最后這篇文章將對之前的文章中提出的概念和理論加以匯總。其方法是展示并解決工程師在試圖使用示波器測量高速鏈路的性能時經常面臨的五個常見問題。

對于每一個問題，其關鍵之處就是在于對實時示波器的波形測量結果進行轉換改造和濾波，以呈現波形在其他位置上應有的樣子。例如，如果通過某種方式對測量電路進行了修改，探測針（測量）點是否并不在其未存在于其與實際所需應在的位置上是否不同，或是否通過某種方式對測量電路進行了修改。針對這一點有一個術語叫協同仿真：將測量與仿真合并。是德科技公司的 In?niium 波形轉換工具套件，是用于創建轉換或傳遞函數的工具。

In?niiSim 波形轉換工具套件

In?niiSim 是一款集成式綜合的軟件工具包套件，既能生成傳遞函數，又能對其之進行分析。在生成傳遞函數時，In?niiSim 在圖形用戶界面展示不同的電路拓撲結構，其唯一目的是創建傳遞函數，將測量中使用的電路轉換為期望的仿真電路?！局坝幸黄恼乱呀泴@兩種電路方法進行了探討?！繛榱藢鬟f函數進行分析，In?niiSim 提供頻域視圖來說明增益隨著頻率變化的特性，并提供得到的時域濾波器的兩個時域視圖（脈沖和階躍響應）。工程師要想有效的使用 in?niisim， 就必須要求工程師對這些視圖的“合理性” 進行審慎評估，并做好準備多次進行“設計 - 分析”循環的準備。他們應充分理解前兩篇文章中所闡述的原則應予以充分理解，以確保適當呈現傳遞函數濾波器。

知識庫 - 在應用傳遞函數時，會生成 FIR 濾波器系數，并下載到 Infiniium 示波器前端的 FPGA 中，以便（通過卷積）實時生成仿真波形。由于直接連接硬件控制的緣故，InfiniiSim 圖形用戶界面（GUI）位于通道資源表單下，而不在獨立的應用軟件中。

In?niiSim 非常簡單，但可以勝任各種各樣的任務和電路模型。在選定的任意電路拓撲結構上，由概念衍生出兩個中間傳遞函數是由概念衍生的。其中之一來自測量電路，用戶已對測量時真實存在的所有電路元件建模，包括探測點，或觀察到的測量點。類似的電路模型使用稱為仿真電路的另一電路創建，稱為仿真電路，代表期望仿真所需的電路。假設線性和時間不變，觀察到的節點和源節點的傳遞函數關聯，以都與生成總傳遞函數有關系。使用示波器波形對總傳遞函數的時域版本進行卷積時，濾波后的波形結果反映出期望的仿真。

如需創建傳遞函數，In?niiSim 需要電路拓撲結構、觀察節點以及電路元件的定義。用戶可以使用 12 種標準的電路拓撲結構作為預設：從最簡單的單塊模型到最復雜的 9 塊模型。為了啟用實現更復雜的電路建模，每個塊可以用三個子塊進行描述，因此， In?niisim 實際上一共可以處理 27 個塊。通過檢查所有預設值，我們可以發現，它們是通用 9 塊模型的特殊情況：有些人比別人多一些沒有用到的塊。

每個塊可以用幾種方式進行定義，它們可以在任何電路拓撲結構中獨立定義。電路元件可以用 RLC 模型（電阻、電感、電容）、傳輸線模型、短路或開路，或 S 參數來定義。所有這些都在本文中進行了闡述。

為了在推導傳遞函數時輔助進行分析，每個電路元件在都通過在整體分析中使用的一個公共頻率集內部轉換為一組 y 參數。頻率集通常由用于定義電路的文件所使用的 S 參數頻率驅動。使用 y 參數可以簡化在各個頻率上對各個電路（測量和仿真）進行的節點分析。這樣如此一來得到的結果是先前提到的頻域傳遞函數。對在這個傳遞函數上，會進行逆傅立葉變換，可以獲得傳遞函數的脈沖響應。用示波器的采樣速率對脈沖響應進行采樣， 以得到 FIR 濾波器，將此濾波器與得到的波形卷積，來呈現期望的仿真波形。

In?niiSim 波形轉換工具套件

設置 In?niiSim

在以去嵌入或嵌入為目的對電路進行分析時，用戶必須了解待分析電路的屬性，并有待分析電路的模型（可以是文件或設計理想的化元器件）。我們要掌握的基本情況是，協同仿真是采用 2 端口還是 4 端口網絡進行，以及為波形測量（即采集）而評估的信號是

會直接應用到示波器通道，還是會對其會進行探測。如果采用 2 端口測量，那么只會使用示波器的一個通道，它可以直接接收信號（前面板輸入），或從單端（SE）探頭獲得。如果選擇 4 端口，那么用戶需要直接連接示波器（如通道 1 和 3）對兩個單端輸出進行分析，或者這兩個輸出可以應用到一個差分探頭（如差分 SMA 探頭前端）。如果是單端的情況，工程師可以在轉換的單端通道或轉換的產差分和共模信號之間進行選擇。輸入 可以是通道 1 和 3，或者可以為通道 1 選擇一個差產分探頭。用戶必須了解，輸入選擇（2 端口與 4 端口、單端與差分、以及探測的信號與直接信號）會大大影響建模和選擇的 In?niiSim 屬性。

最后，如果有要使用的 S 參數數據，應對數據的屬性進行分析，以免影響結果。以下是對上述內容的簡要回顧。

絕對最小屬性

• S 參數集的最大頻率超出所關注有用的最大帶寬。

• S 參數分辨率（步長階躍大小）是線性的，并且它足夠小，因此能捕獲電路脈沖響應中存在的長時間常數。

• 頻率響應不具有快速變換的幅度和 / 或相位響應。未能很好采樣的如果響應的采樣不佳，幾乎無法在測量后辨別，這時會引起時域混疊。

• 響應在有用的帶寬上不具有寬泛的幅度范圍，如 > 20 dB。

激活 In?niiSim

在本文中，只針對問題 1 列出了使用 In?niiSim 的完整系列步驟。對于后續的問題，只列出了與不同問題相關的程序和步驟。

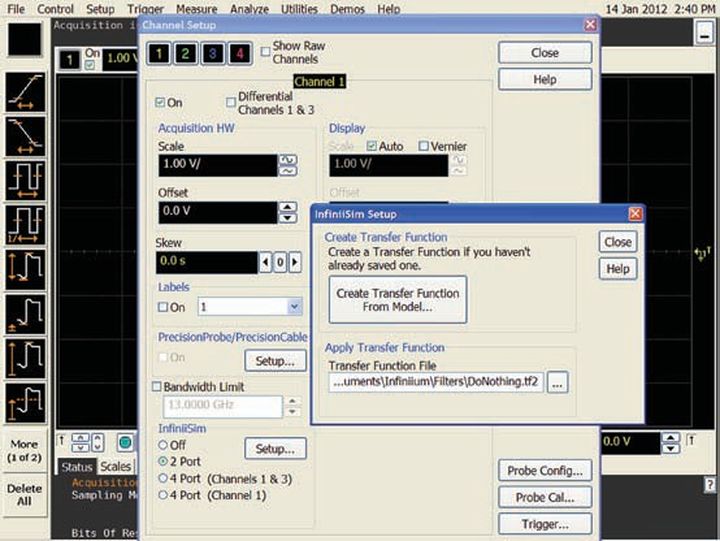

圖 1. 激活 In?niiSim：選擇通道對話框（Ch1），選擇端口模式（選定 2 端口），然后點擊設置標簽頁。

應當注意到，In?niiSim 軟件與通道表單中的通道密切相關，它不是一個獨立的軟件。它通過選擇通道菜單激活，通過選擇使用 n- 端口模型（兩個或四個）啟動。如果選擇 4 端口， 它會提出識別是否使用了差分探頭。如果是這樣的話，請選擇 4 端口單通道，因為差分探頭和放大器會連接到一個通道上（選擇菜單參見圖 1）。

激活后，第一步是創建傳遞函數。選擇“創建傳遞函數”，打開“應用預設”對話框， 對話框中提供常見的使用模式。圖 2 通過突出“添加電纜或夾具的插入損耗”作為預設（預設只是為了方便對 In?niiSim 用法的理解，讓我們先處理第一個問題）對此進行了展示。此時，本軟件可以用于第一種操作，即嵌入電纜。

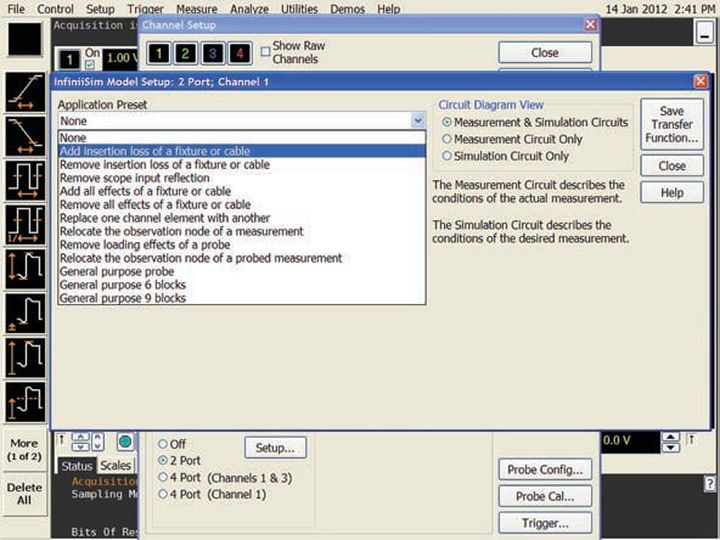

圖 2. 應用預設菜單。

問題 1：嵌入電纜

目標：量化測試電纜對于發射機信號眼圖的影響。為了實現這個目標，我們必須將電纜的影響（S 參數文件）加入到發射機的直接測量中，并對之前和之后的眼圖進行比較。

注釋

1. 如果實際電纜可用，應在時域反射計（或其它時域裝置）上對其進行評估，以測量它的實際時延， t 時延。如果 S 參數的頻率間隔 > 1/(2* t 時延 )，那么會出現頻域到時域的混疊問題。如果間隔超過 1/(4* t 時延 )，In?niiSim 會發出警告。

2. 需要確定是使用發射機和接收機的標稱阻抗（如 50Ω）還是使用實際阻抗來進行分析。如果是后者，那么需要考慮測量電路和仿真電路之間的阻抗變化（即示波器阻抗和電路實際阻抗之間的差）。

詳細信息

步驟是執行 2 端口分析（S 參數文件擴展名為 .s2p）。此例中，選擇的是發射機 / 接收機的標稱 50Ω 阻抗。請注意：此例中，S 參數數據的 S11 和 S22 列并不需要，因為電纜的兩側有“完美端接”（這是此預設的一個簡單假設）。這也是為什么是德科技將這種情況稱成為“添加電纜或夾具的插入損耗”，因為只需要考慮插入損失（見上面的注釋 2）。

過程步驟：

選擇名為“添加電纜或夾具的插入損耗”應用預設。此操作使得電路開始計算傳遞函數（參見圖 3）。

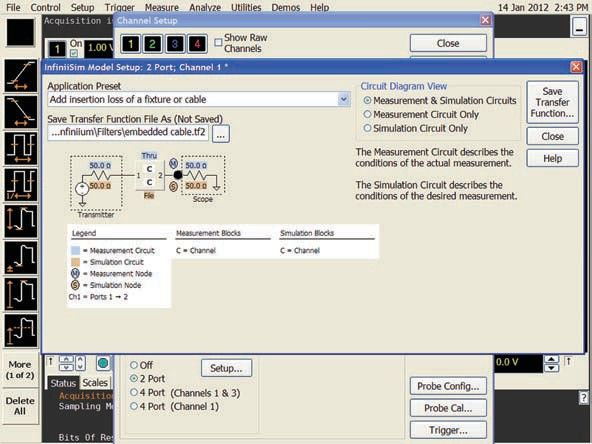

圖 3. 用于“添加電纜或夾具的插入損耗”的 In?niiSim 測量和仿真電路圖

參見圖 3 中的電路圖。測量電路，用藍色部分（位于電路元件的上方）表示（位于電路元件的上方），模仿了由發射機到示波器的直接連接，其中測量點或節點用藍色“M”表示。觀察“C”塊是否被設置為“直通”，這是一個零損耗、零長度的元件，因此，這個電路模仿的是示波器到所發送的設備的直接連接。仿真電路用棕色突出顯示，描繪的是發 射機和示波器之間一個元件的仿真。在此例中，該元件僅標記為“文件”，這意味著需要使用 S 參數文件來描述“C”塊的仿真行為。仿真點用“C”塊后的棕色“S”表示。通過仿真，示波器呈現的是，如果電纜實際位于電路之中時，波形的會是什么樣子。

下一步是定義 C 塊。在電路模型中選定它，請注意，會出現一個新的對話框。在這種情況下，應用預設塊設置對話框默認為仿真電路圖。（回想一下“C”塊的測量電路行為特性。）對話框出現時，輸入電纜的 S 參數文件：電纜 1.s2p。此時，文件會加載到 In?niiSim。加載完畢，點擊“關閉”，返回到圖 3 所示的電路模型繼續過程步驟。此時，已（根據假設）對電路進行完全描述。下一步是命名傳遞函數（嵌入的 cable.tf2），并通過在右上角選擇“保存傳遞函數”進行計算（見圖 4）。當 in?niiSim 完成傳遞函數的計算后， 根據示波器屏幕上標記為“In?niiSim”的標簽，用戶得到提醒，憑借示波器屏幕上標記為“In?niiSim”的標簽，轉換此時在指定的通道發生。此通道上所有的后續采集將使用剛剛創建的傳遞函數進行轉換。

觀察傳遞函數

傳遞函數生成后，強烈建議對 In?niiSim 提供的傳遞函數的三個圖的特性仔細進行檢查。這三個圖代表頻域視圖、階躍響應和脈沖響應。對于這種情況（且僅對于這種情況）， 傳遞函數的頻率信息是 S21 的 S 參數集。對于電纜，這些均應低于零分貝，并隨著頻率上升傾斜下降，最好是直線下降。

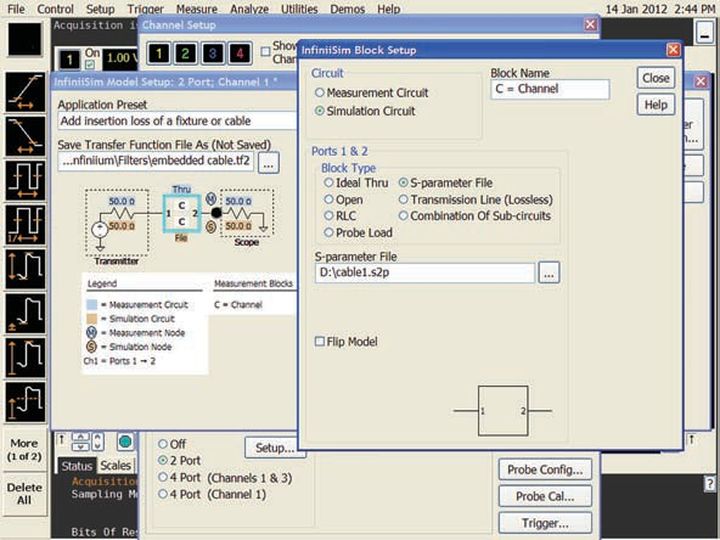

圖 4. In?niiSim 塊設置：為電纜輸入給定的 S 參數描述。

在圖 5a 中，我們之前關于電纜特性的陳述得以證實：它開始于 ~ 0 dB 并且緩慢傾斜下降， 未表現出任何不規則性。在階躍響應的圖中，此函數應當達到穩定的最終值，并且看起來或多或少像低通濾波器響應。要分析的最后一個圖，即脈沖響應（未顯示），不太直觀， 但是，也應當達到為零的最終值。在某些情況下（具有長的時間常數），可能有必要延長濾波器響應才能捕獲整個響應。激活有效的傳遞函數后（激活傳遞函數前的對話框見圖 1， 激活后的對話框見圖 21），在 In?niiSim 設置對話框中也可以進行濾波器長度設置。

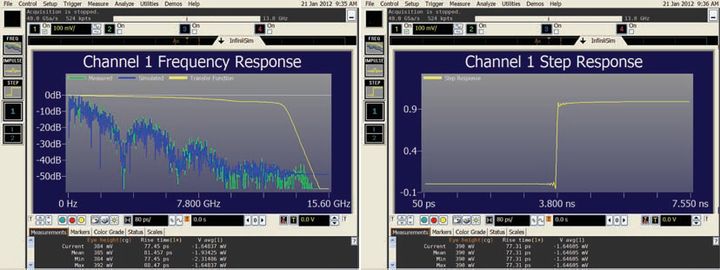

圖 5a-b. 傳遞函數圖。

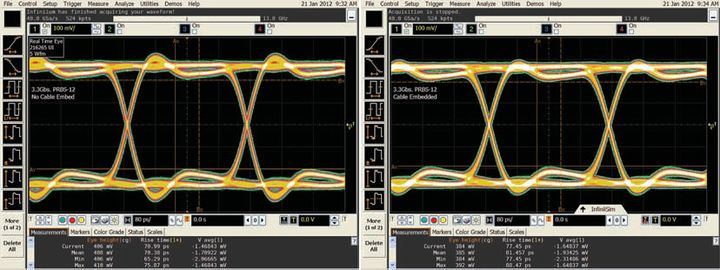

圖 6a-b. 眼圖函數：a – 未嵌入電纜；b – 嵌入電纜。

我們來轉換一下思想……

如果在這個問題的定義中有對接收機塊阻抗進行建模的想法，以捕獲示波器（輸入通道） 測量和實際電路之間的差異，后者的阻抗由 S 參數文件集 ?le.s1p 定義。有一種方法是選擇“消除示波器輸入反射”應用預設（參見前面的圖 2），并定義測量電路（示波器輸入阻抗）和仿真電路的輸入反射文件（?le2.s1p - 見圖 7）。示波器文件是比例函數，可通過以下路徑找到：c:/document and settings/In?niiSim/?lters/90000A/inputs。改變發射機和接收機特性的能力，也可以在假設場景中使用，以此確定最壞情況下的性能。

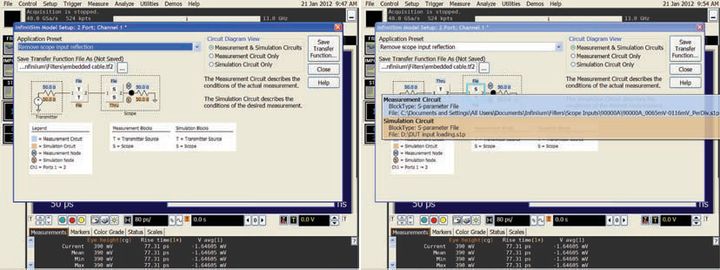

圖 7a-b. 用于測量電路（示波器輸入阻抗）和仿真電路的“消除示波器輸入反射”選項的 GUI。

問題 2：去嵌入夾具

目標：目標是消除測試夾具和用于連接被測器件的相關電纜的影響。夾具，又稱為測試點適配器（TPA），通常在訪問高速數字接口上的信號時需要，夾具可將這些信號分解為標準型射頻連接器，如超小型 A 版（SMA）連接器。

注釋

1. 適用與電纜嵌入情況（問題 1）相同的基本過程步驟。

2. 第一步是確定測量帶寬。示波器帶寬的最大頻率應當設置為不高于一個點，在這個點上夾具的損耗降至 -20 dB 以下。加載或創建傳遞函數后，帶寬可在 In?niiSim 的“設定” 對話框進行設置。如果輸入信號頻率成分在選定的頻率前急劇下降，帶寬應當大約設置到復合信號（圖 5 中所示頻域圖綠色跡線）降至 -30 dB 以下的位置。

3. 確定如何移植 4 端口 S 參數集。確定它是 1->2，3->4 還是 1->3，2->4。一個簡單的辨別方法是查看 S 參數文件本身。過程步驟詳細說明如下。定位 S 參數標頭字符串， 該字符串用于識別是否使用了幅度（線性或 dB）或實部和虛表示。兩者都可以接受， 但幅度 / 相位比較容易理解。我們的假設是，輸入和輸出之間以及低頻率略有損耗。對于測試夾具，檢查第一個頻率點（16 對）的 S 參數值，并尋找這個數據。如果該文件被移植為 1->2，3->4，那么請在幅度/ 對值的第二列觀察幅度是接近一致（如果為線性）還是為零（如果為 dB）。如果文件被移植為 1->3，2->4，那么這些值將在第三列展示。同樣，在無源網絡的情況下，S21 值與 S12 值相似，S31 值與 S13 值相似。這一點也可以慎重地進行確認。在這種情況下，要使用的文件被移植為 1->2，3->4。

詳細信息

這項操作將進行 4 端口分析（夾具的 S 參數文件擴展名為 .s4p）。確認用于發射機和接收機的 50Ω 標稱阻抗可用于期望的目標。

通過檢查夾具確認，每條通路上有兩根電纜，連接夾具和示波器。代表其中一根電纜的S 參數文件中給出了該設置的信息，并假設電纜在 5-PS 內匹配。最后，決定是直接進入示波器通道（單端連接）還是將這些應用到差分 SMA 探頭前端。

這自然而然帶來一個問題，即測量精度是否會因不同的連接模式而有差別。答案是有可能。單端連接可以把共模元素考慮在內，而差分探頭則會將其排除。另外要考慮的一個次要方面是對比單端輸入與差分探頭的終端阻抗。二者都可以，但示波器輸入通常更好一些。無論如何，匹配的差異可以通過在 In?niiSim 中適當建模來體現。

電纜偏差（即電纜的 5 ps 相位匹配）不存在大小問題，因為電纜上五個皮秒的損失是微不足道的。但是，在相位上則很顯著。在 5.4GHz 上 5 皮秒偏差的相位為大約 9 度，這將影響矢量求和。為了對這個問題中的偏差進行說明，我們選擇在 4 端口電纜模型一側插入 5 皮秒 50Ω 線路。順便說一下，同樣的方法也可以用于理解示波器通道的偏差。此分析中采用單端連接模型連接示波器（選擇示波器通道 1 和 3）。

過程步驟：

首先，在通道設置對話框的 In?niiSim 部分選擇“4 端口（1 和& 3）”（參見前面的圖 1）。前往 In?niiSim 模式設置頁面，選擇“通用 6 塊”（參見圖 8）。此選擇將提供超出所需的塊，我們需要三個塊，一個用于夾具，一個用于電纜網絡，另一個塊則用于其中一條電纜的偏差建模。三個塊保留用于進一步的電路查詢，例如，“S”塊可以用于構建真實加載示波器到測量電路的模型，以及預期加載接收機到仿真電路的模型。額外的兩個塊不影響結果（配置為直通），并且在需要考慮任何其他條件時，它們均可用。請注意， 如詳細信息部分所屬，電路的終端阻抗為 50Ω。

圖 8a. 通用 6 塊模型 圖 8b. “C”塊的 4 端口 S 參數定義

與前文的示例一樣，必須對測量和仿真兩者的電路元件進行說明。在此例中，所有仿真電路元件均采用“直通”建模，因為其目的是要消除夾具和電纜的影響。用戶需要理解， 使用“直通”元件是為了消除塊的影響，并且要認識到，塊是用于實施現電路，不受具體的物理元件限制。

對于“C”塊（參見圖 8b），加載了一個為夾具提供的 4 端口 S 參數文件。出于文檔需要， 可以對塊進行標記（右上圖）。請注意，測量電路和仿真電路的標記不同。輸入文件名時， 用戶也需要對移植進行描述（圖 8b 中左下圖）。為了對電纜網絡“B”塊進行描述，我們努力需要描述一個 4 端口結構，雖然我們只有一個 .s2p 文件（兩端口）用于其中一根正在使用的其中一根電纜。將這個塊定義為“兩個 2 端口”可以實現這一點，這樣就能使用現有的 2 端口模型（圖 9a）對每個端口連接單獨進行定義。

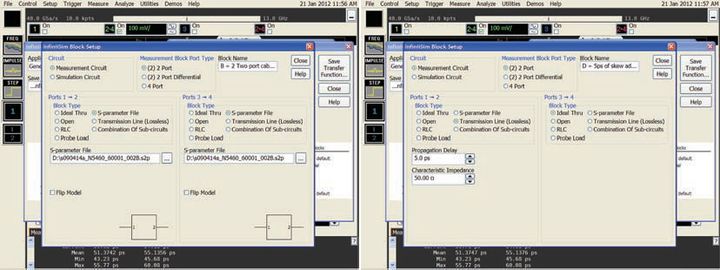

圖 9a. 用于電纜網絡的 In?niiSim “B”塊設置：兩個 2 端口定義。

圖 9b. In?niiSim“D”塊描述使用 2 端口模型添加 5 ps 的偏差。

接下來，需要解決偏差的影響（即 5-ps 的電纜偏差，或示波器通道偏差的建模）。通過將“D”塊定義為“兩個，2 端口”可以實現這一點。5-ps 可通過“傳輸線”描述添加。第二個 2 端口被定義為“直通”。此時，自然而然會有一個問題，即在電纜的哪一側添加額外偏差是否重要。首先，我們要指出，最好的解決辦法始終是為正在使用的電纜準 備好測得的文件。如果缺少這兩個文件缺少其中一個，如而只能像我們對待偏差元件一 樣使用一個，我們將看到所知的是，偏差會影響塊之間交互的不確定性。如果放到與理 想的端接相鄰的位置，就不會有交互，因此不會增加不確定性。否則，反射元件的交互不確定性使是其間的偏差元件會發生改變，問題是您不知道它如何改變，并且結果將隨 著偏差量和比特率發生變化。一旦輸入電路塊的所有值并計算運行，電路（通用 6 端口） 就會生成（參見圖 10）。

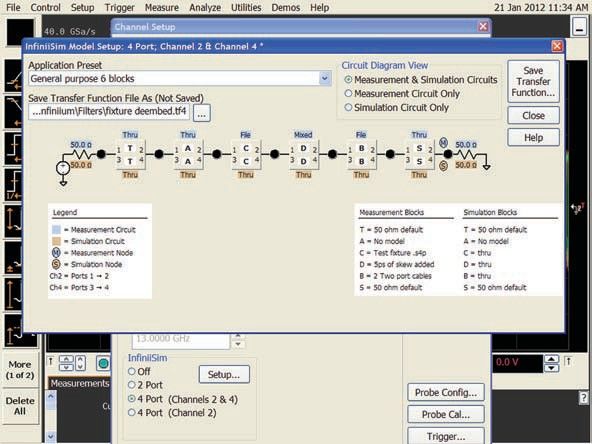

圖 10. 通用 6 塊電路，已填滿。

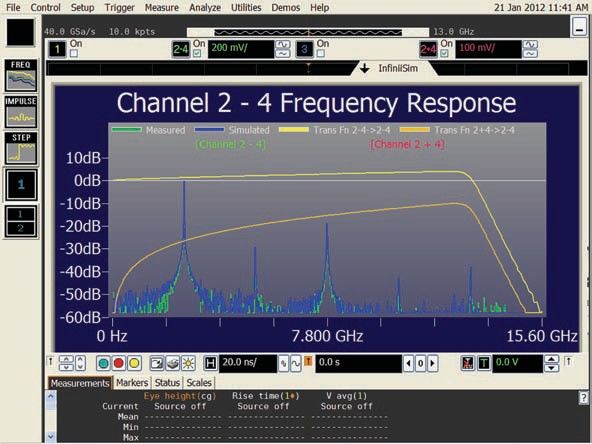

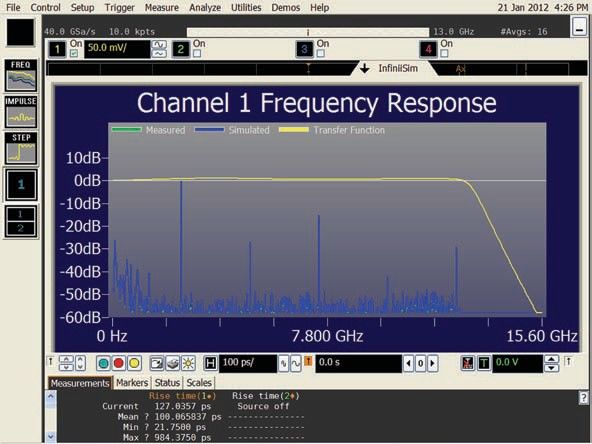

圖 11. 去嵌入夾具和電纜的傳遞函數的頻譜，及輸入的時鐘信號。

如前所述，對傳遞函數進行計算，并展示其頻譜（參見圖 11）。在此例中，施加了一個時鐘信號，這樣就能觀察到五次諧波（~13 GHz）。時鐘的頻譜用綠色表示，增強譜（施加的信號加傳遞函數）用藍色表示。

值得注意的是，這個五次諧波比主波（首一次諧波）低大約 40 dB。它約為電平的1/100，能讓上升時間的測量更為準確。但是，必須根據 8 至 13 GHz 頻段的噪聲將這一長處與抖動退化相權衡。

問題 2 的分析到此結束。接下來是問題 3。

問題 3：消除探頭負載的影響

目標：從探頭測量中消除探頭的影響。盡管探頭都采用低負載設計，但仍然會給被探測電路帶來一些負載，并且會影響到測得的上升和下降時間。

注釋

1. 需要用到是德科技提供的特定探針的 S 參數模型。該模型可在以下路徑找到：c:/ document and settings/In?niiSim/?lters/ 90000A/ probes。該路徑下有差分負載文件（擴展名為 .s2p）和單端負載文件（擴展名為 .s1p）。選擇最適合于應用的具體文件。

2. 精準的元件消除（消除探針的影響）最好是需要掌握全部電路元件。這樣做的原因是， 測量電路傳遞函數的有效網絡阻抗在測量電路和仿真電路之間不一樣。但是，在無需知道發射機和接收機的精確阻抗的前提下，也能進行定性分析。

詳細信息

這是一個探測測量配置，展示的是如果探頭是完美的（即阻抗非常高），它會是什么樣子。這可以采用常見的示波器配件就很容易做到很容易地進行。在此例中，我們會做一個單 端分析，因此會在 in?niiSim 中選擇 2 端口選項。測量電路和仿真電路相同，但測量電路會吸收探頭負載而仿真電路則不會。電路模型可以將真實元件識別到探針實際所在的點， 了解這一點非常重要。比如，如果探測的是印刷電路跡線，它應當作為來往該探測點的 傳輸線建模。不將印刷電路跡線作為傳輸線建模會導致仿真的相位誤差，并極大地影響 波形。在此例中，傳輸線被認為是 50Ω 線路。

過程步驟：

首先，在顯示應用預設值的 In?niiSim 模式設置頁面選擇“消除探頭負載影響”模式（在圖 12 中觀察根據此選擇生成的電路）。

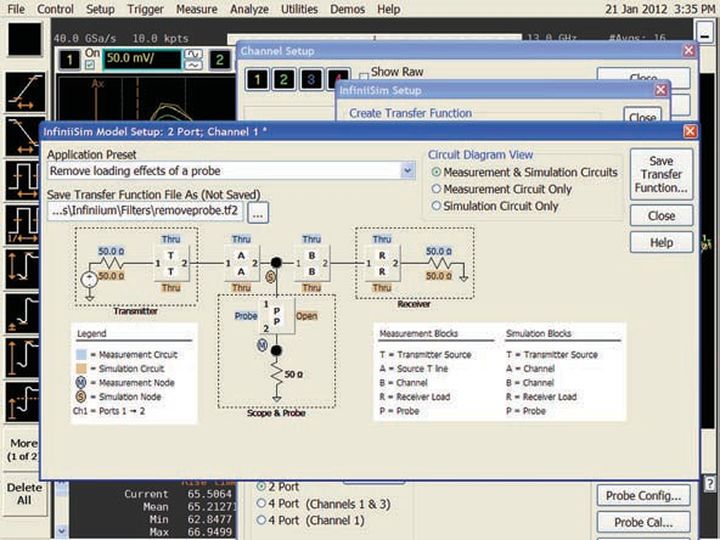

圖 12. “消除探頭預設的影響”頁面截圖。

無論發射機和接收機的阻抗如何，是德科技的探頭始終顯示探針處的電壓。其他公司只有在他們的50Ω 假設得到滿足時才會準確。

“A”塊和“B”塊會被定義為位于探頭兩側的傳輸線模型。我們會把傳輸延遲值設定為 100 ps，因為傳輸線的長度約為一英寸。因為假設采用了理想的源和接收器，所以傳輸線在仿真中不起作用。但是，在一般情況下，這些模型必須在實際應用中捕獲（參見圖 13）。

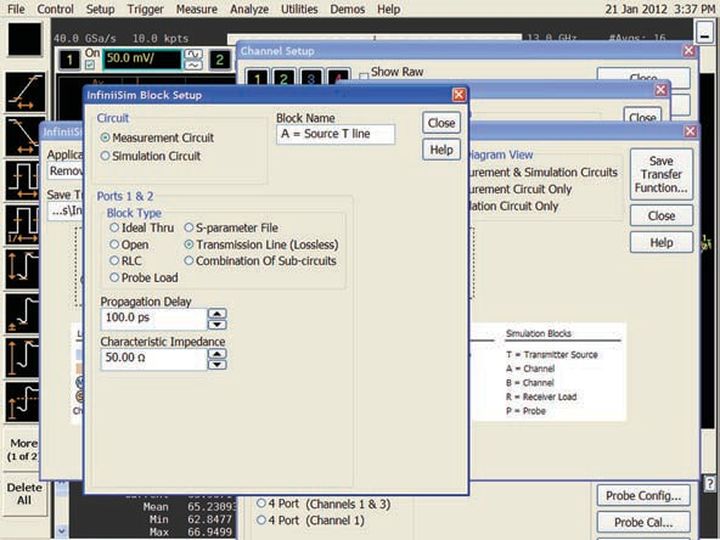

圖 13. “A”塊和“B”塊的定義。

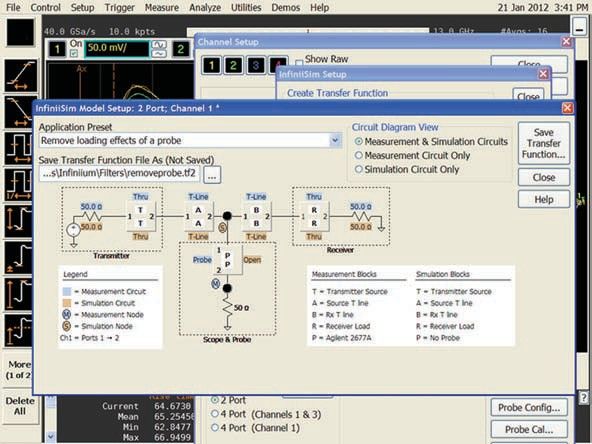

圖 14. 電路的完整模型

下一步是定義“P”塊，它是探頭的負載模型。此例中使用的是 E2677a。從 C:...90000a/ probes/ 導入此 s1p 模型。同樣，通過從 C:…90000a/inputs/ 導入 .s1p 文件，可以對“R” 塊（示波器輸入）進行定義。電路的完整模型如圖 14 所示。

傳遞函數如圖 15 所示，時域波形的差異如圖 16 所示。傳遞函數在此例中并不大，從頻譜的最小區域到最大區域約為 2 dB。這與這些頻段上的單個頻率分量有 25% 的差異。

圖 15. 傳遞函數消除探頭的影響。

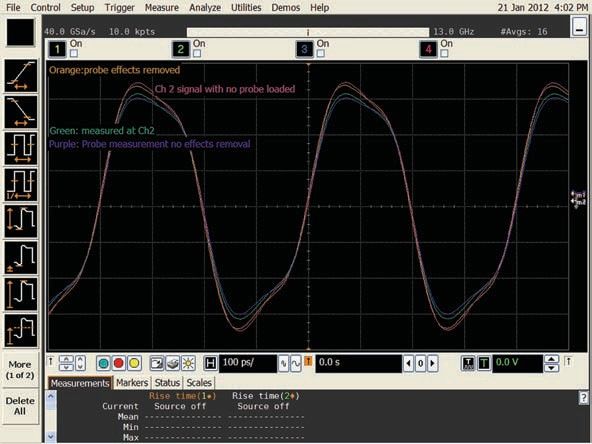

圖 16. 波形比較：探頭負載前、探頭負載后和探頭負載后并且消除了影響消除。

問題 3 的分析到此結束。接下來是問題 4。

問題 4：在電纜末端或接收機輸入端測量信號眼圖

目標：從接收機芯片封裝內某個遙遠的、不可觸及的點觀測波形。

注釋

1. 這個問題在本質上與問題 3 類似。區別在于期望的仿真電壓波形不在探測點上，而在接收機芯片內一個無法物理觸及的點上。

2. 需要芯片封裝的模型和接收機芯片的終端阻抗。

3. 謹慎地為電路建模。所有電路元件之間會有潛在的交互，因此模型之間必須接近并知道距離。

4. 我們可以選擇像問題 3 那樣消除探頭的影，或是留下探頭負載用于測量電路和模擬電路。

詳細信息

問題 3 所用電路元件同樣用于這里。但是，會增加一個封裝模型用于接收機芯片建模。

它的定義包括一個過孔、一個 0.3 pF 的襯墊電容、一個 1.0 nH 的引線電感，以及一個 0.2 pF 的芯片電容，用于分流 60Ω 的接收機阻抗。由于目標是查看接收機芯片內某一點上的波形，因此需要一個預設的應用能將仿真點轉移到接收機芯片上。使用 In?niiSim 模型設置對話框提供的“重新定位探頭測量的觀測節點”選項（參見圖17）可以實現這一點。

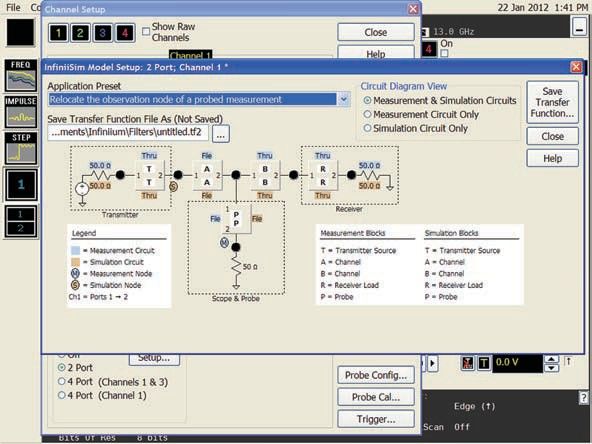

圖 17. “重新定位探頭測量的觀測節點”接口視圖。

過程步驟：

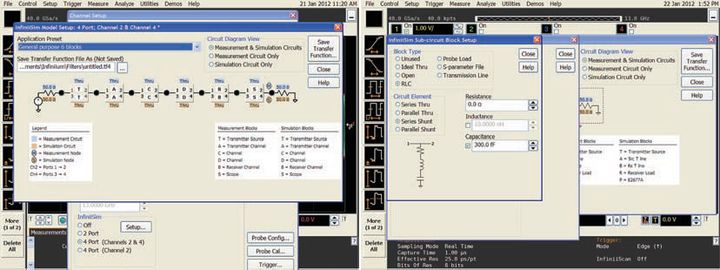

首先，如例 3 所示，將傳輸線模型輸入“A”塊和“B”塊。封裝模型在“R”塊顯示（參見圖 17）?！癛”塊的角色會被定義為一個子電路，并且在圖 18a 中詳細地進行描繪。在子電路說明中我們可以定義 3 個子塊。我們將第一個子塊分配給襯墊電容，第二個分配給引線電感，第三個分配給芯片電容。注意：In?niiSim 中的任何塊都可以定義為子電路，這樣就為器件和電路建模帶來很大的靈活性。

知識庫 – 此操作需要對名為子電路（圖 13 所示）的新結構進行定義體。在子電路的定義中，InfiniiSim 允許定義多達 3 個不同的塊。這個擴展功能大大增加了 InfiniiSim 能處理的復雜性，唯一需要注意的是，InfiniiSim 不會讓你在子電路的元件之間進行探測，因此在電路元件的定義中要加以注意。
