作為一名極客數碼愛好者來說，無論是在日常維修還是埋頭創作都離不開萬用表這個工具。 在眾多品牌中有著耳熟能詳的優利德、世達、勝利和福祿克。其中，福祿克(Fluke)公司是世界知名品牌的測試工具生產、分銷和服務的倡導者。嚴謹的質量標準和精益求精的產品理念成為全球測試工具的領導者。然而，今天筆者要帶來的是一款可以于福祿克相媲美的創新測試工具：OW18B藍牙萬用表。福建利利普光電科技有限公司（OWON）是一家集研發、生產、銷售、服務為一體的產、學、研相結合的雙高新企業。目前OWON產品涵蓋數字示波器、函數、任意波形發生器、虛擬儀器、數字可編程直流電源和多種數字化測試儀器。


上天貓店購買了這款產品。收到產品已經多日趁著閑暇之余趕緊對這款產品來一次深度拆解、對比、校準評測。


產品開箱

OW18B產品采用環保無彩印牛皮紙盒子包裝，內容物還是相當的豐富。

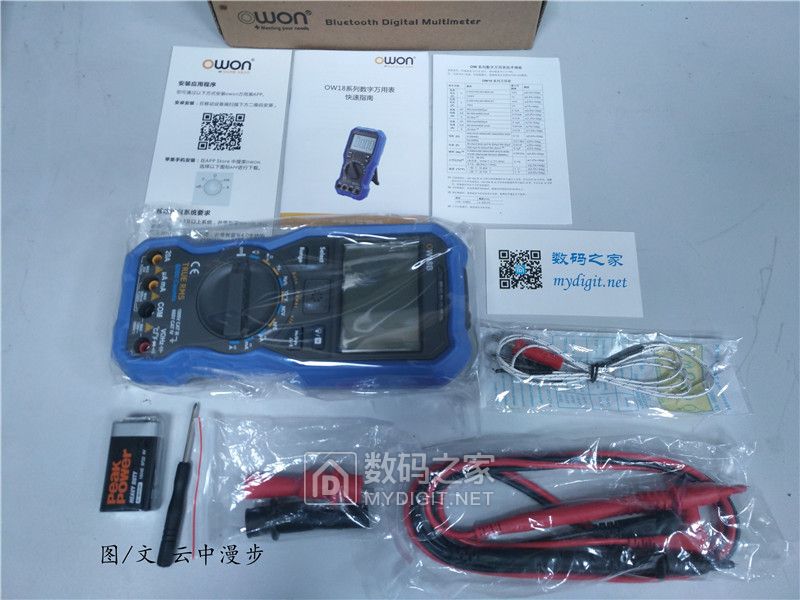

包裝內容物含有OW18B主機一個，9V 疊層電池一個，十字螺絲刀一把，測試筆鱷魚夾一副，測試筆一副，K型熱電偶一件，快速指南以及軟件安裝應用程序和技術參數規格說明。當然了也有一張數碼之家小卡片。這可是我收到的第一張小卡片很有紀念意義！



主機介紹

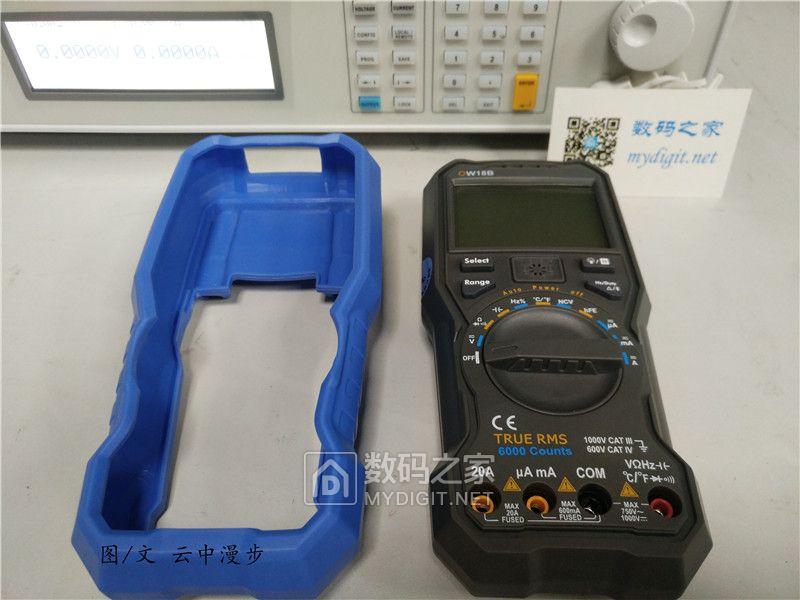

OW18B主機外觀灰色包裹著一層緩沖保護套。主機三圍尺寸：196*88.5*56mm，整機約320g。

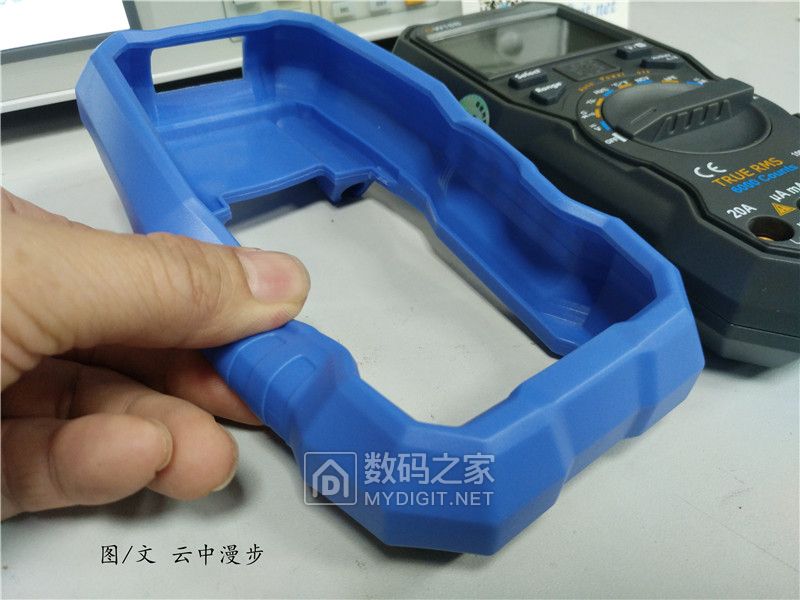

保護套材質較柔軟，日常使用可以有效的保護主機免受外力碰撞而損傷機身。

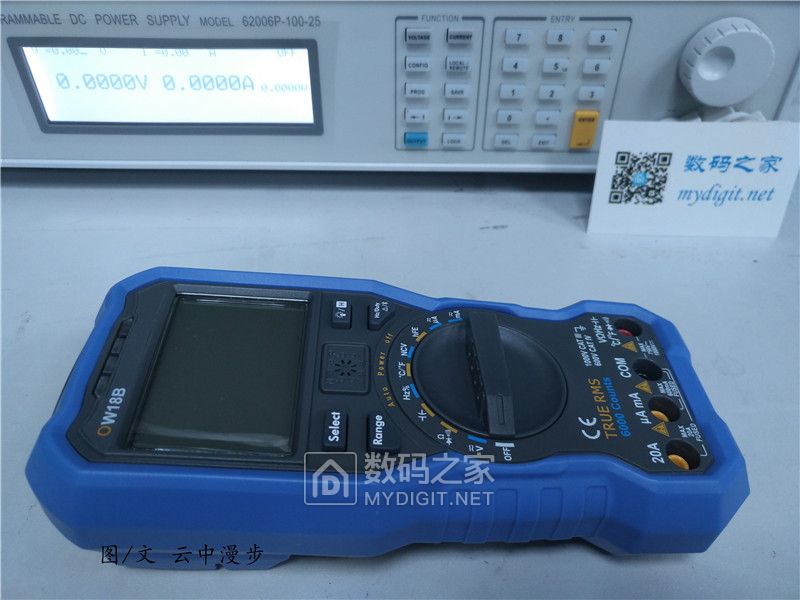

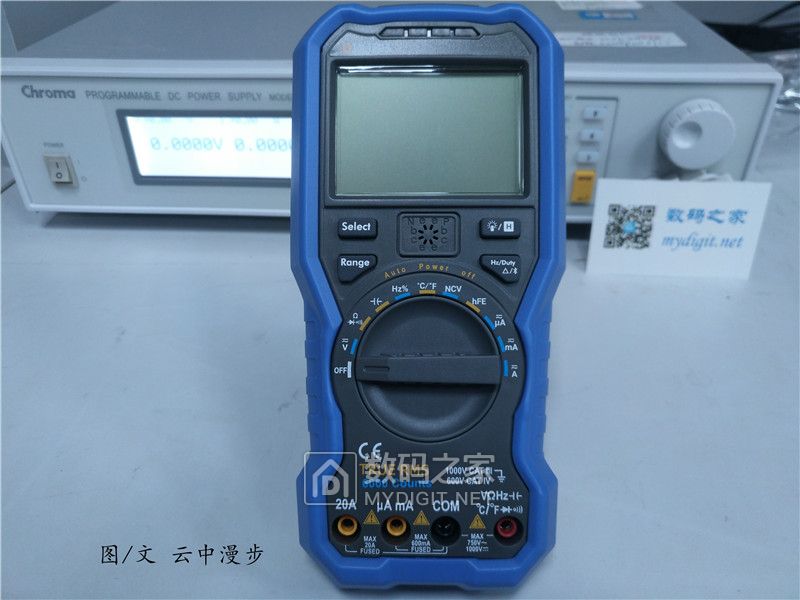

正面左上角印有該款產品的型號：OW18B，碩大的液晶顯示屏下方分別有四個功能硅膠按鍵，中間則是便捷快速的晶體管hFE測試孔（N/P管）

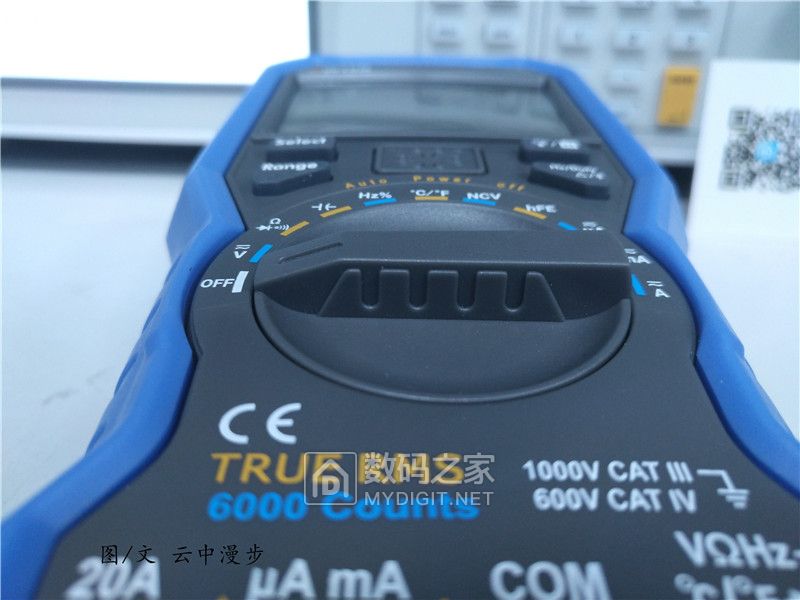

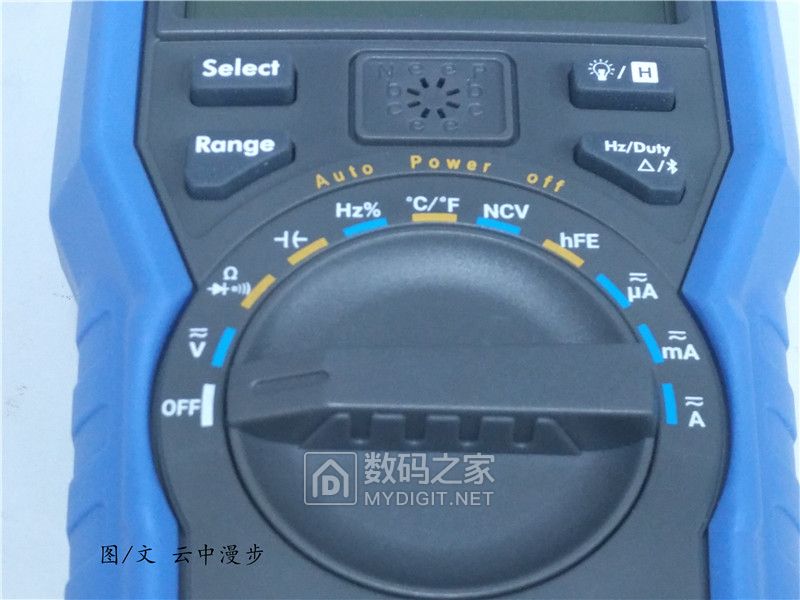

非常貼合手指轉動的檔位轉盤，不規則的帶有防滑紋路表面處理。檔位較多幾乎囊括了日常可測量的參數選項。如電壓，電阻，電容，頻率，溫度，NCV，hFE，電流。印有Auto Power off說明這款OW18B藍牙萬用表帶有自動省電休眠功能。（30分鐘自動關屏）

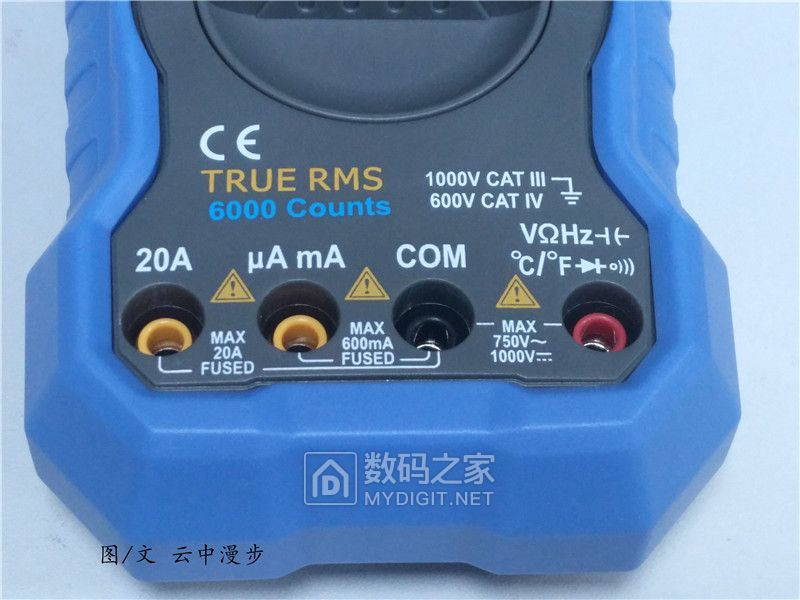

最下方的接線柱紅黑黃顏色非常的顯眼，在相應的位置同樣印刷有不同檔位說明。顯眼位置印有TRUE RMS：具備真有效值量測功能，這可是高端萬用表才具有的特點。6000 counts：說明這個表頭最大可以顯示5999這個數字，也就是5/6位萬用表，這個參數也表示了萬用表的顯示精度。

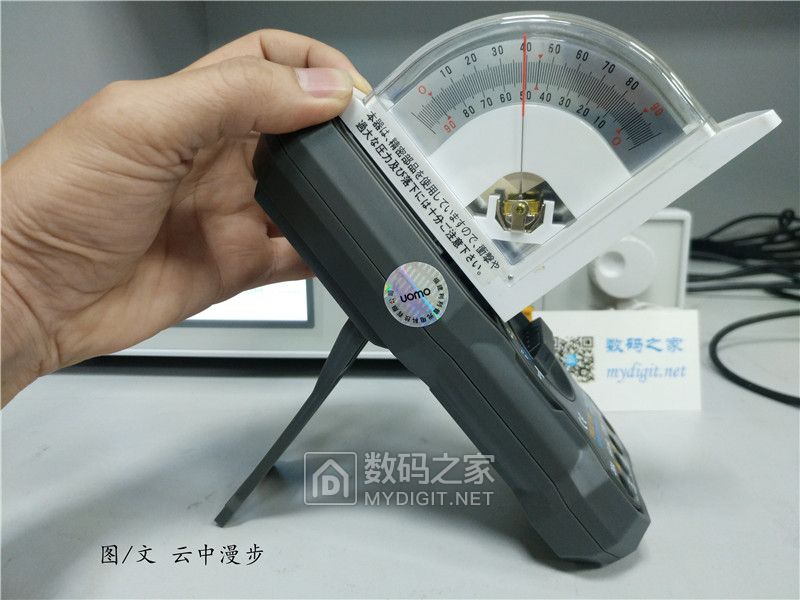

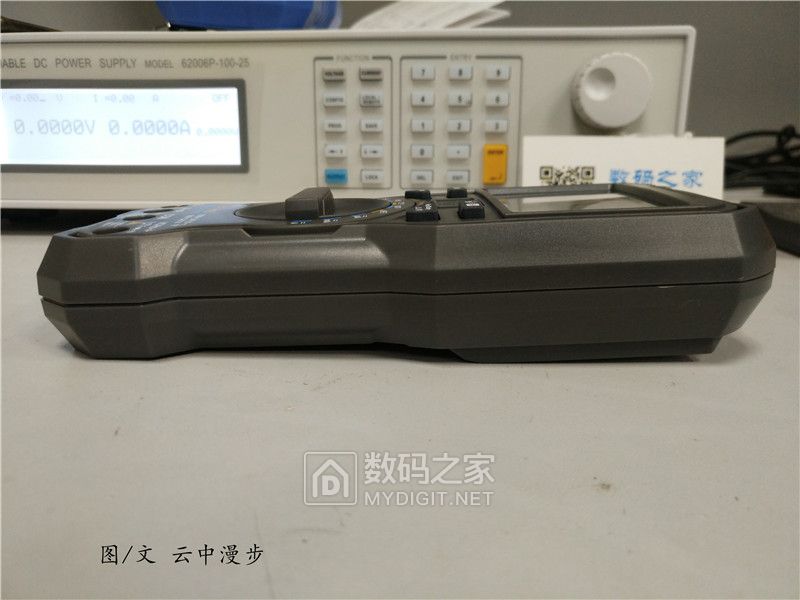

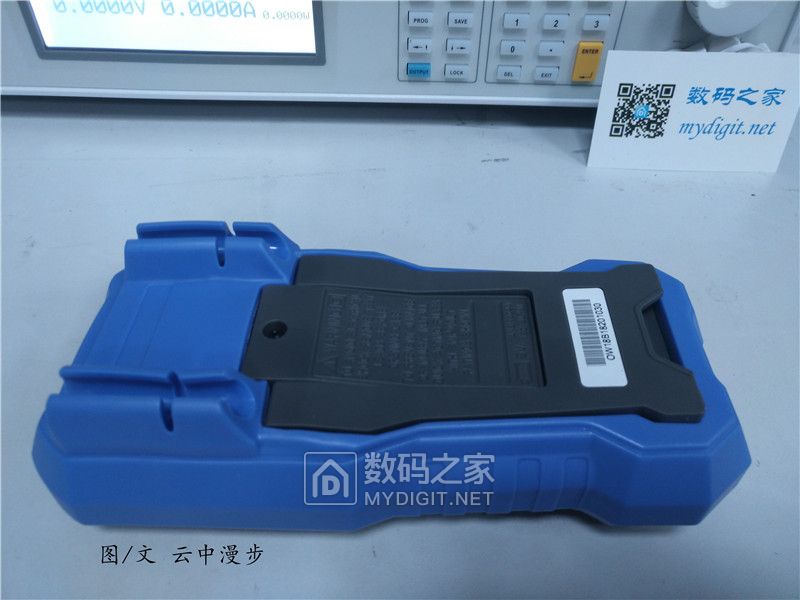

OW18B機身背后帶有簡易支架，40°的傾角方便測試者觀看。








附件說明

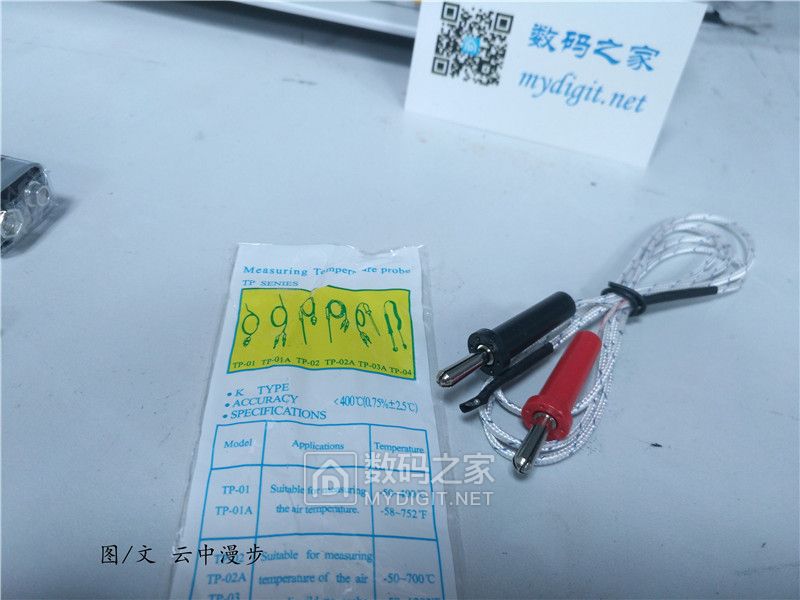

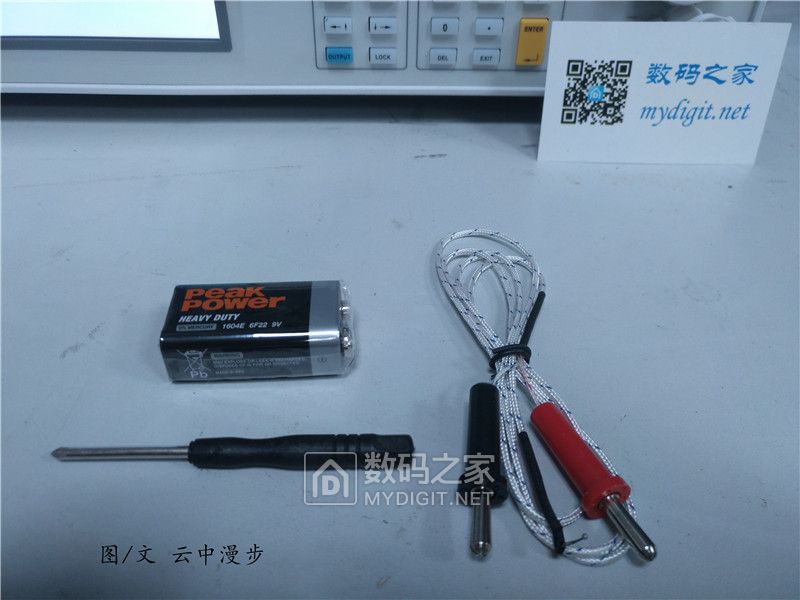

隨機附帶有可用于裝配電池的螺絲刀以及一個測溫熱電偶（TP01A）測溫范圍：-50°~400°

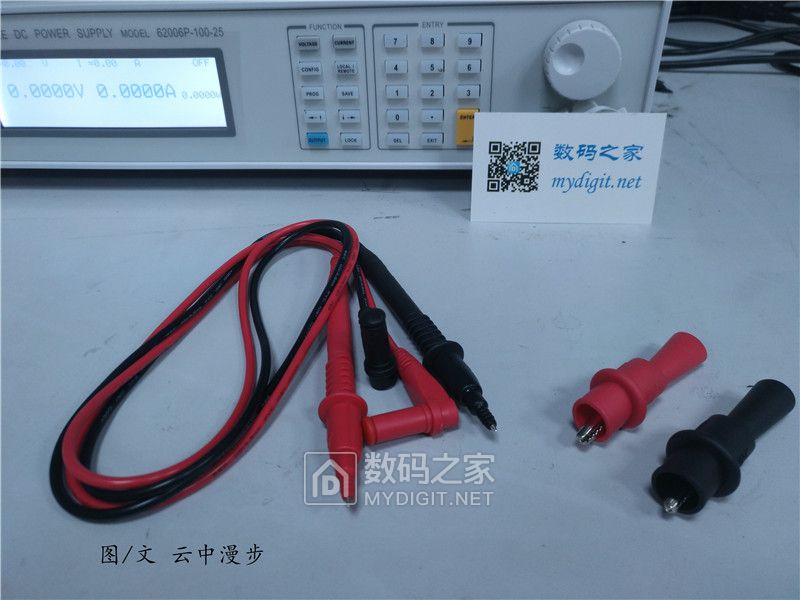

PVC耐高壓表筆線線徑3.5mm，耐溫105°，耐壓1000V，可以完全滿足日常測試環境。

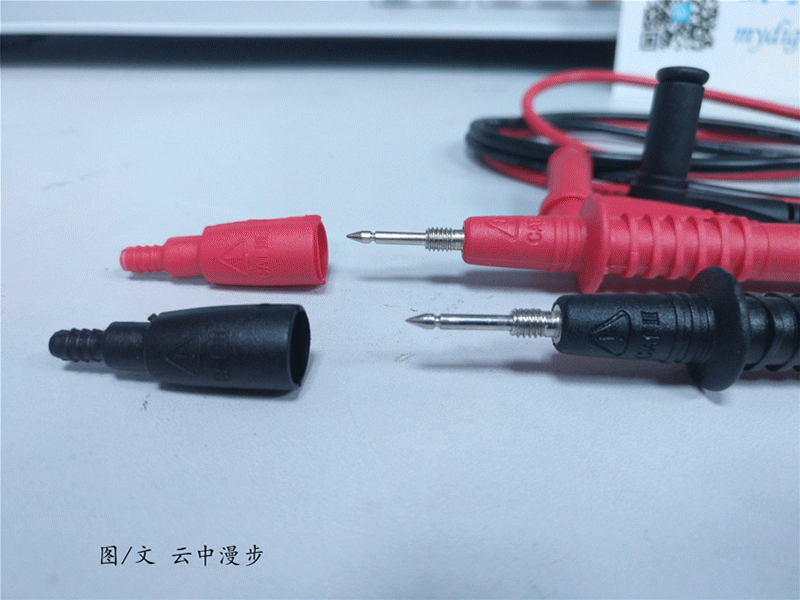

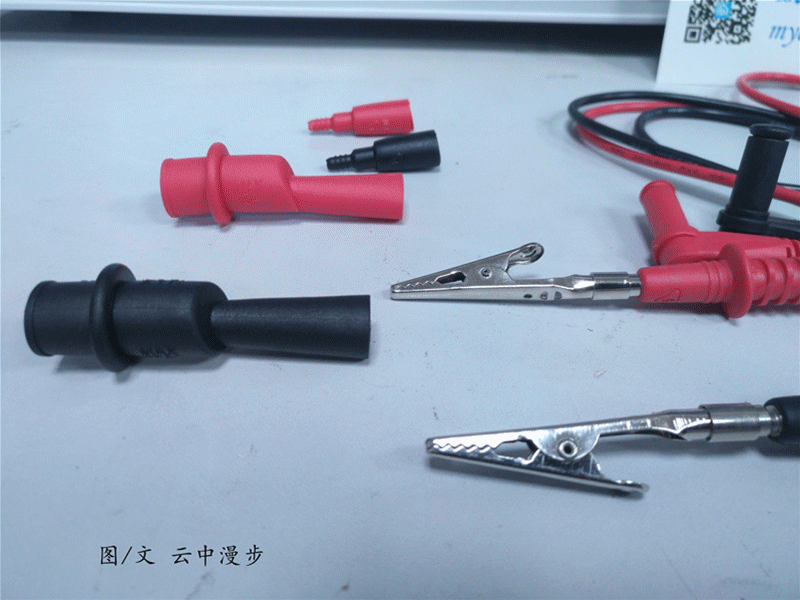

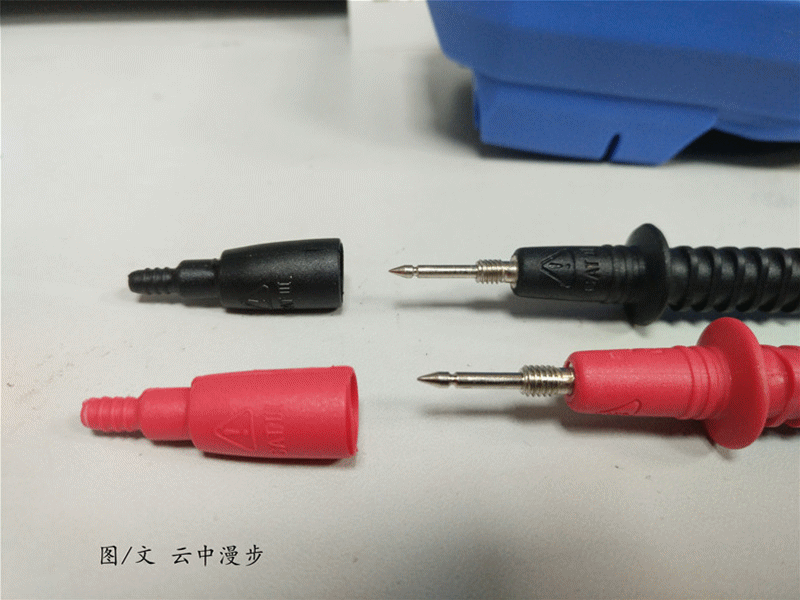

可拆裝高壓表筆保護套，可以有效保證測試者人身安全，避免使用過程中意外觸碰到金屬表筆。







附贈的鱷魚夾測試頭拆裝組合方便，部分測試條件下可以解放雙手達到事半功倍效果。

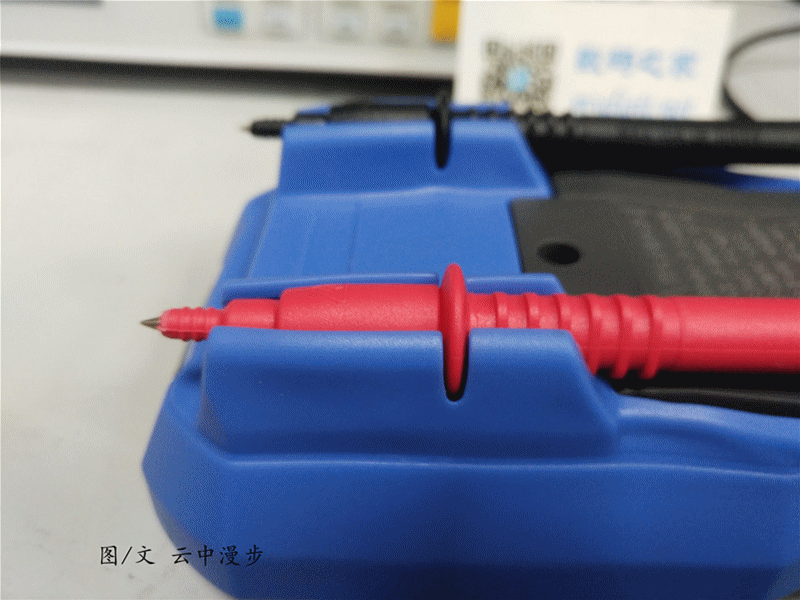

OW18B保護套背后可以收納表筆線。

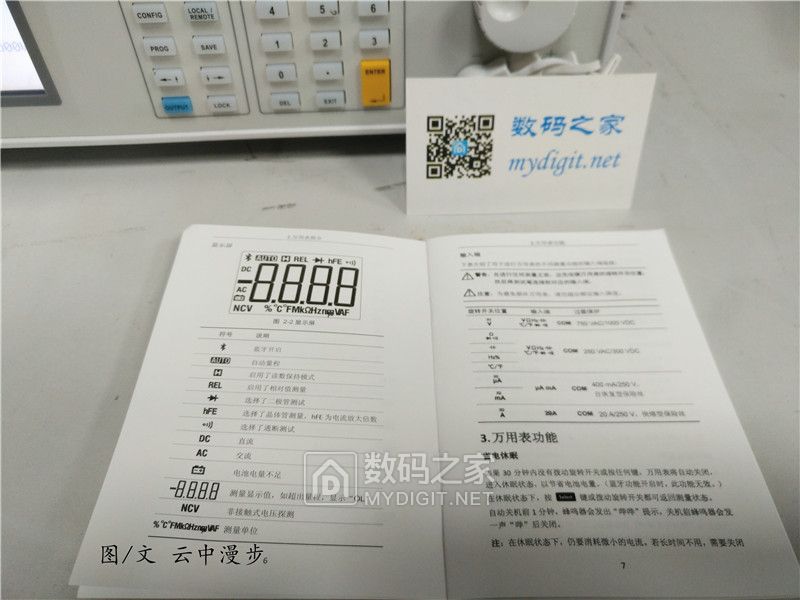

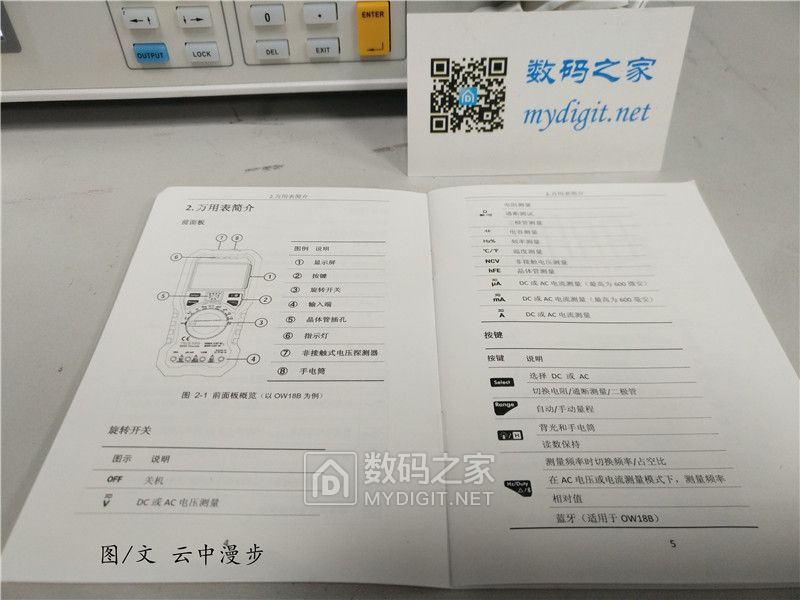

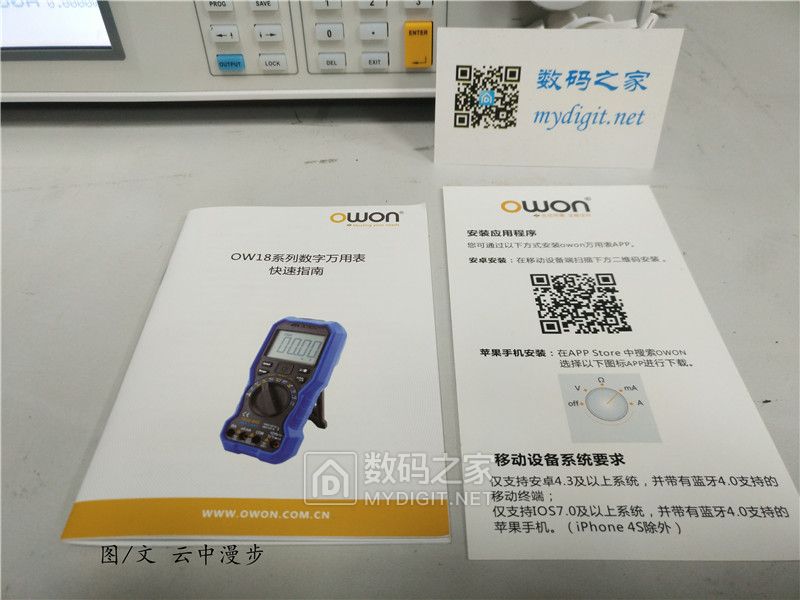

快速指南內容豐富，非常詳細描述這款產品的特色功能值得你研究探討一番。





















內部拆解

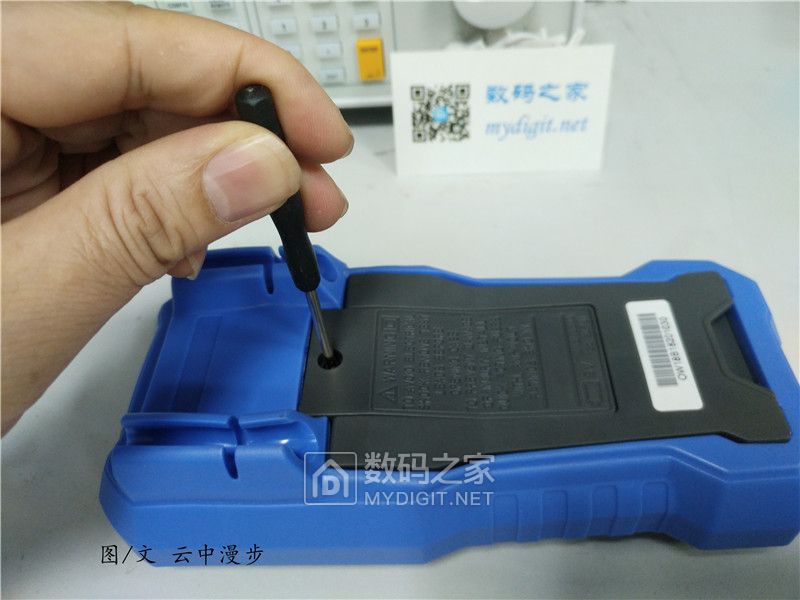

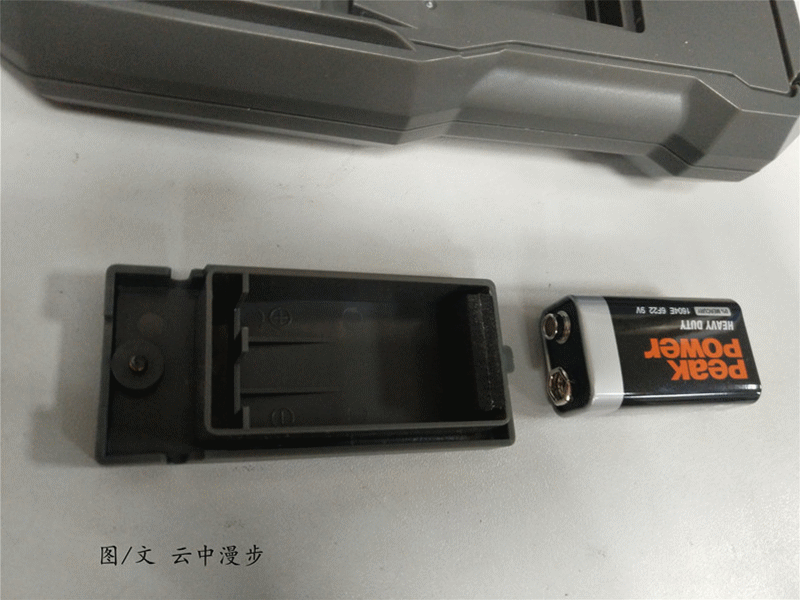

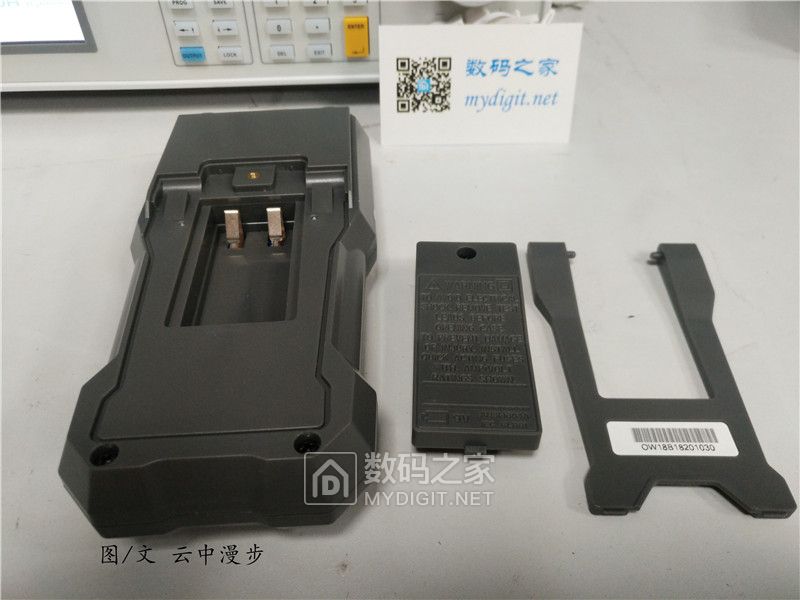

使用小螺絲刀拆開電池倉，電池倉帶有黑色的緩沖泡棉，裝入的9V疊層電池非常的穩固。

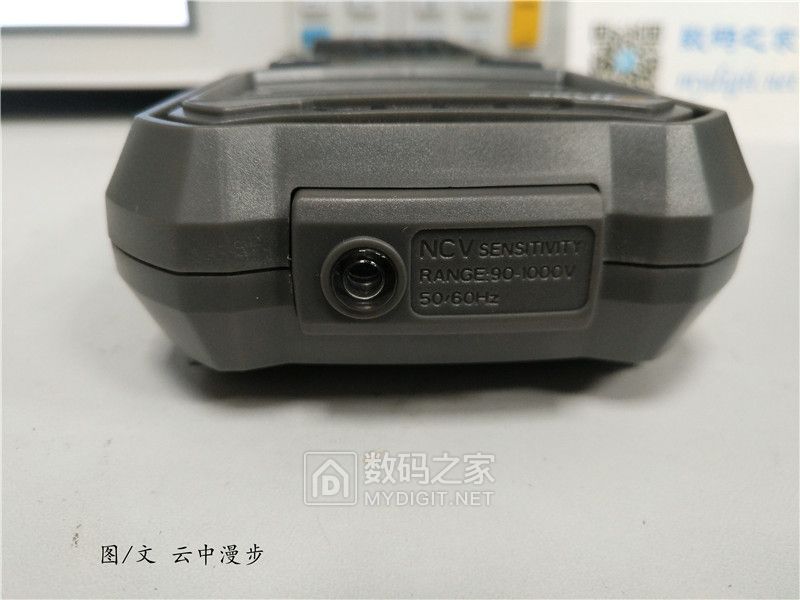

頂端有一個led照明燈結構，同時這里也是用來感應量測NCV位置，感應測試電壓范圍在90V~1000V,50/60Hz。

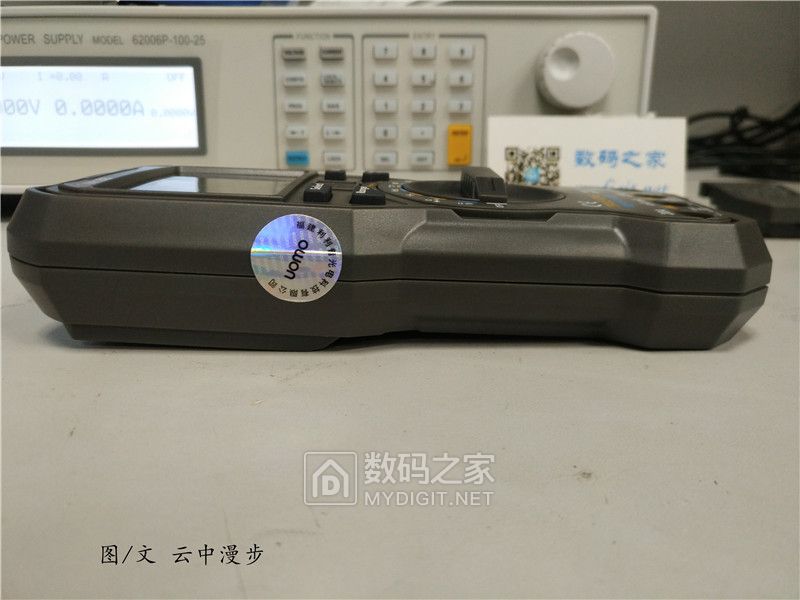

位于左側面一個防偽標識標簽-------福建利利普光科技有限公司。正品哦！

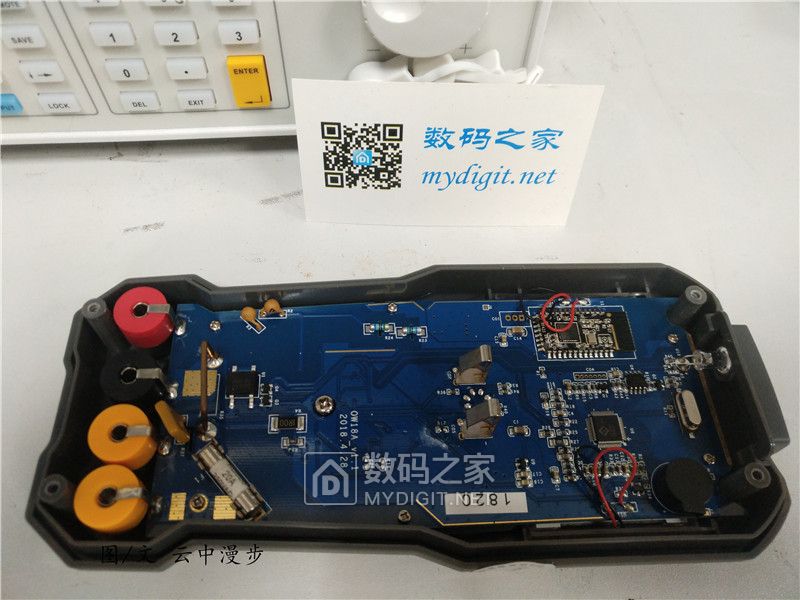

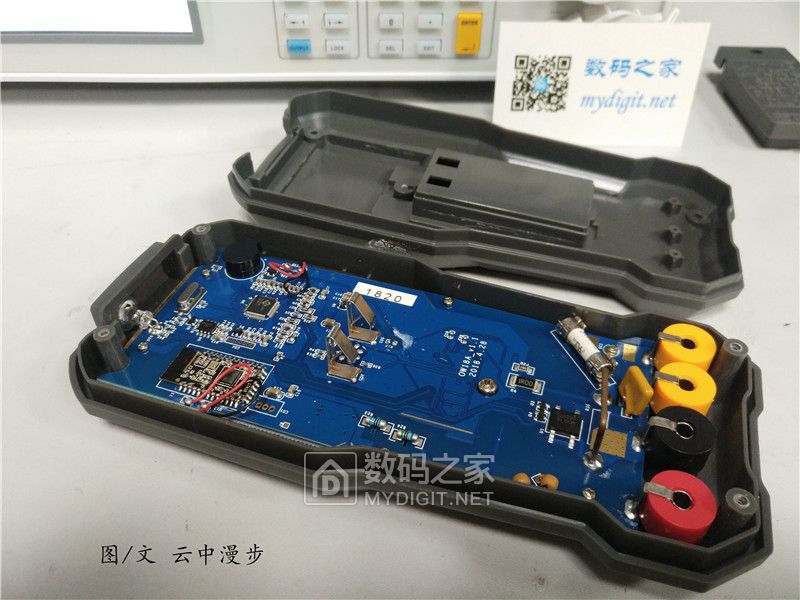

拆開了可能就不能保修了，算了還是拆開看看吧！管不住自己的手多年的老毛病治不好！

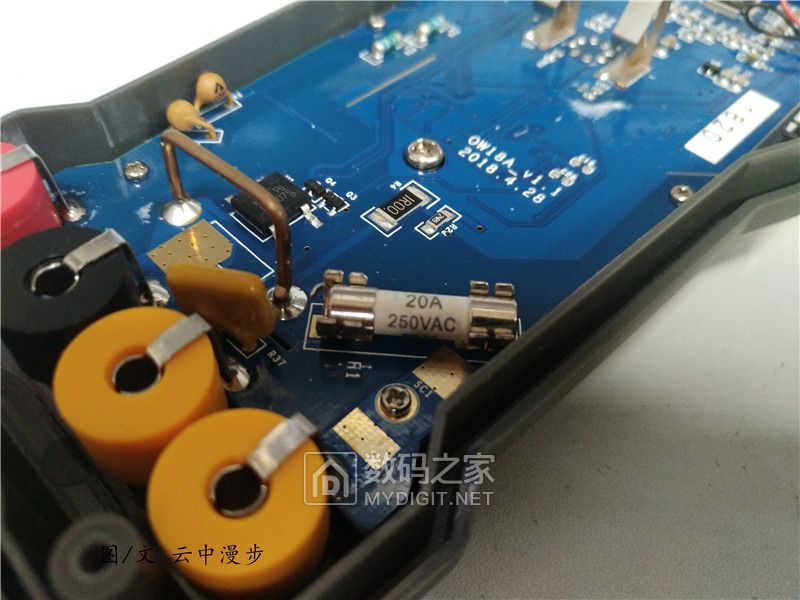

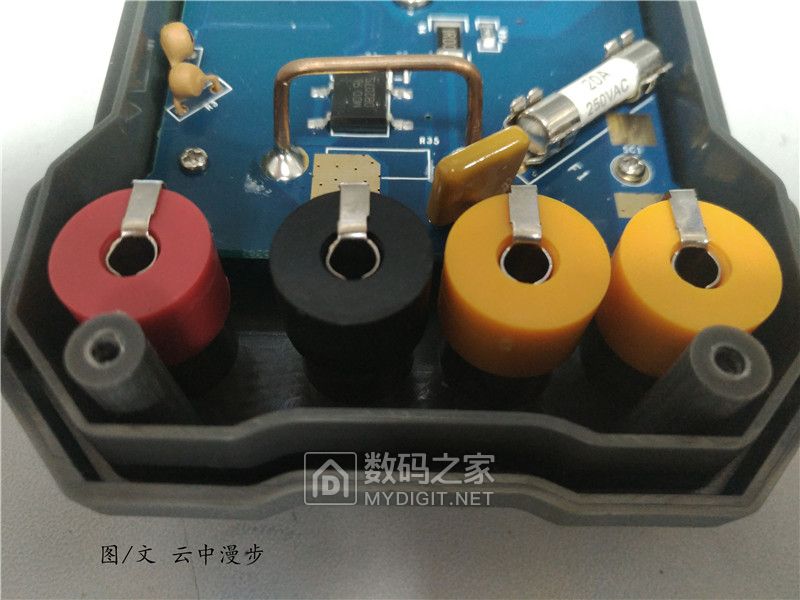

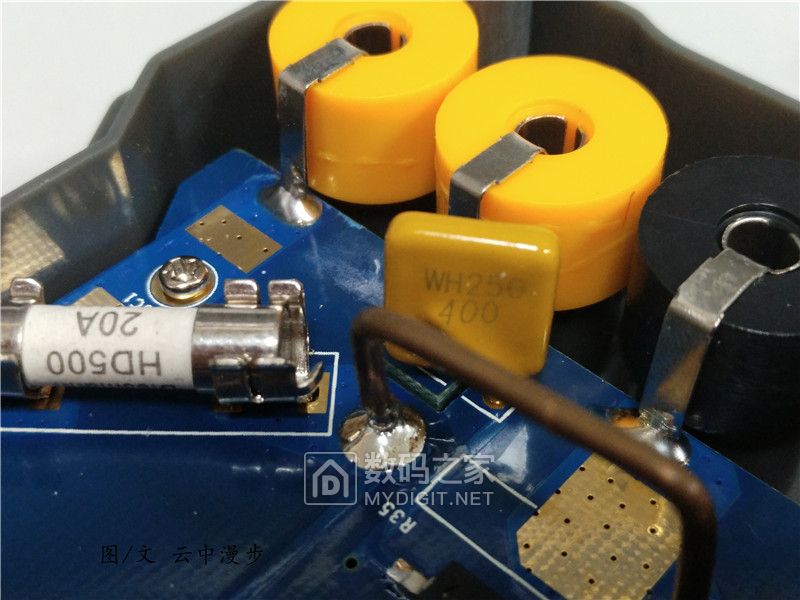

用于大電流快熔型保險絲20A/250V。

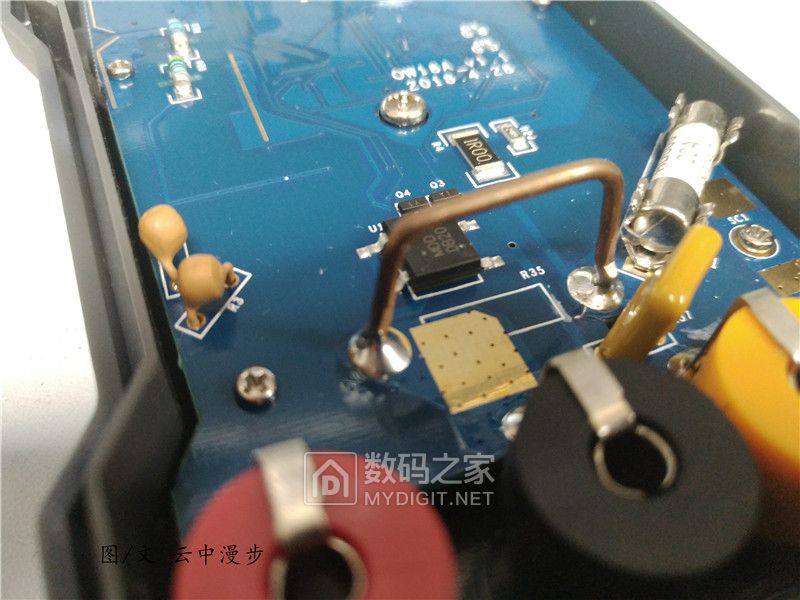

R35為康銅絲電流采樣電阻。






黃色標示WH250/400為低電流自恢復保險管。

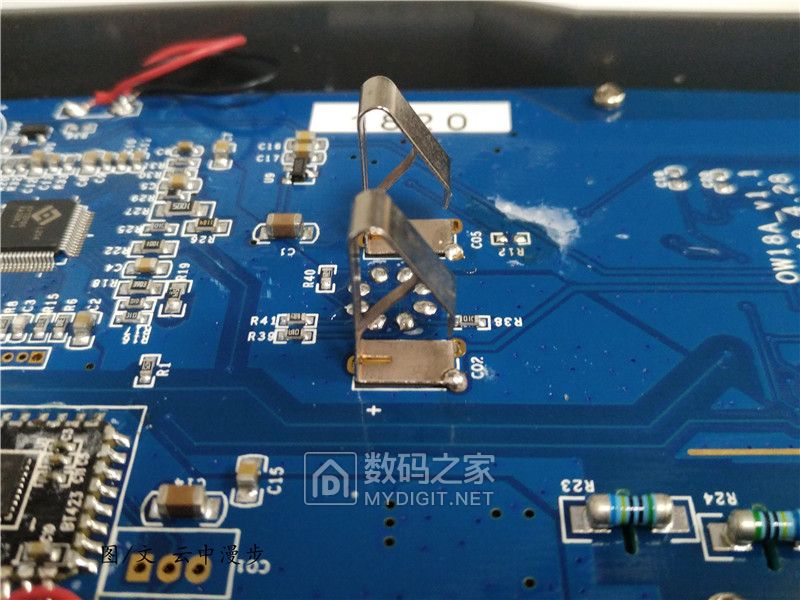

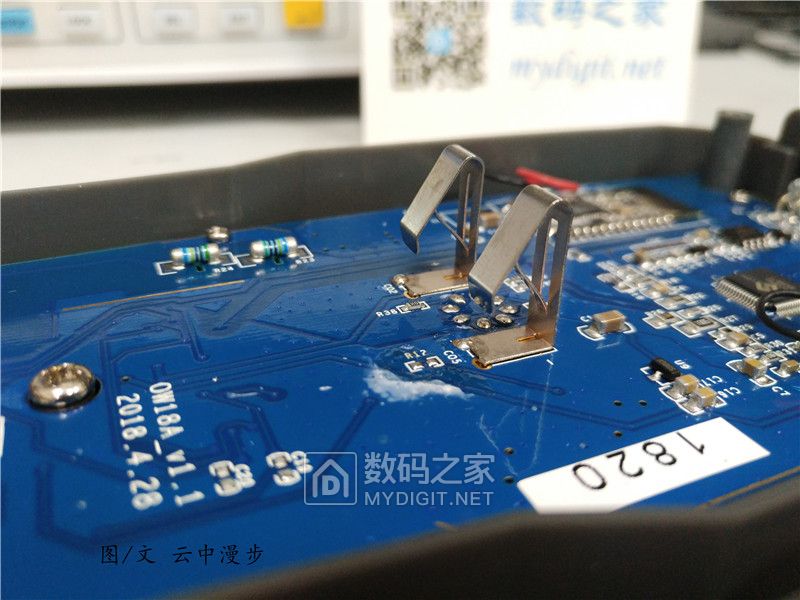

彈性不錯的電池彈片，結構跟福祿克主板上略有不同，似乎更加穩固。后面對比環節會加以說明。

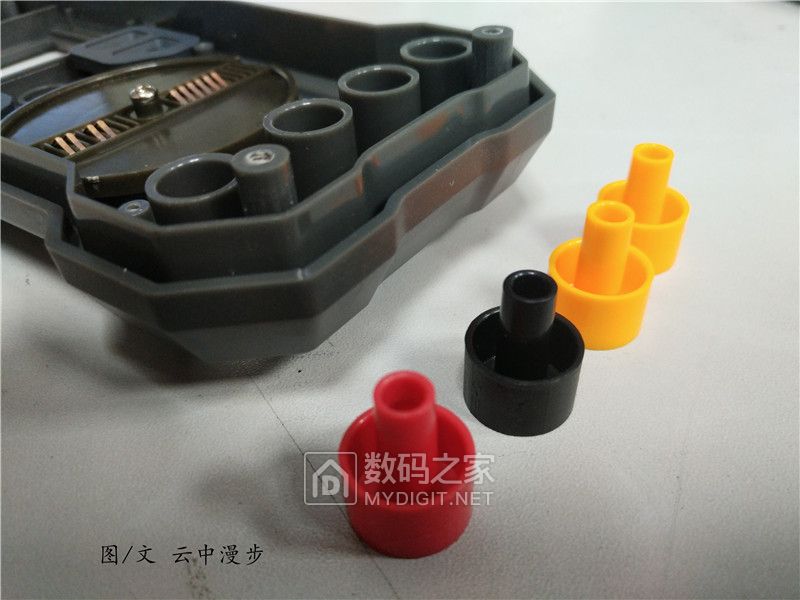

四個不同顏色的塑料絕緣柱。

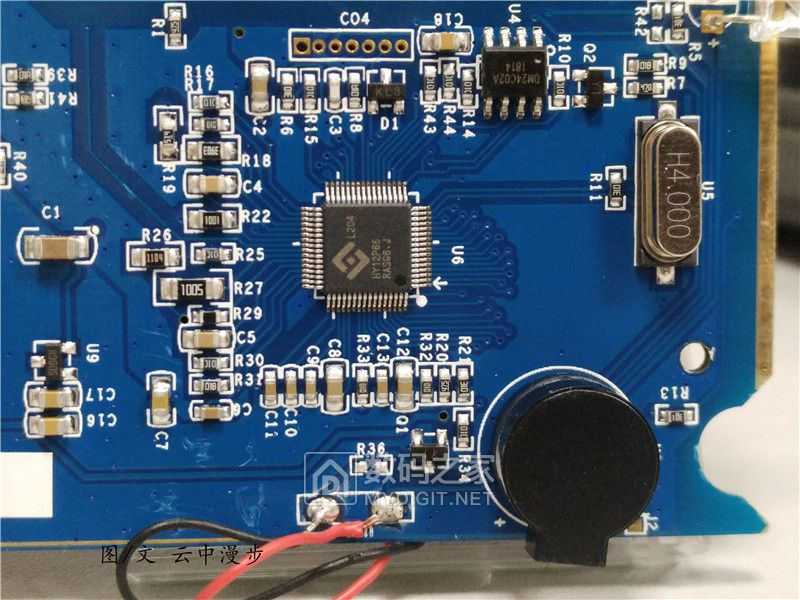

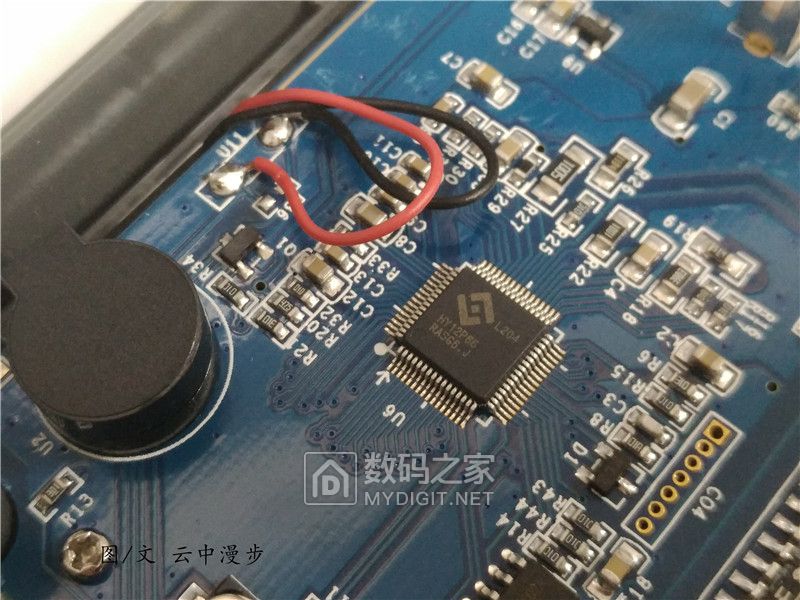

主控芯片硬封HY12P66






內置U4存儲單元（24C02A)以及一顆4Mhz主控晶振。

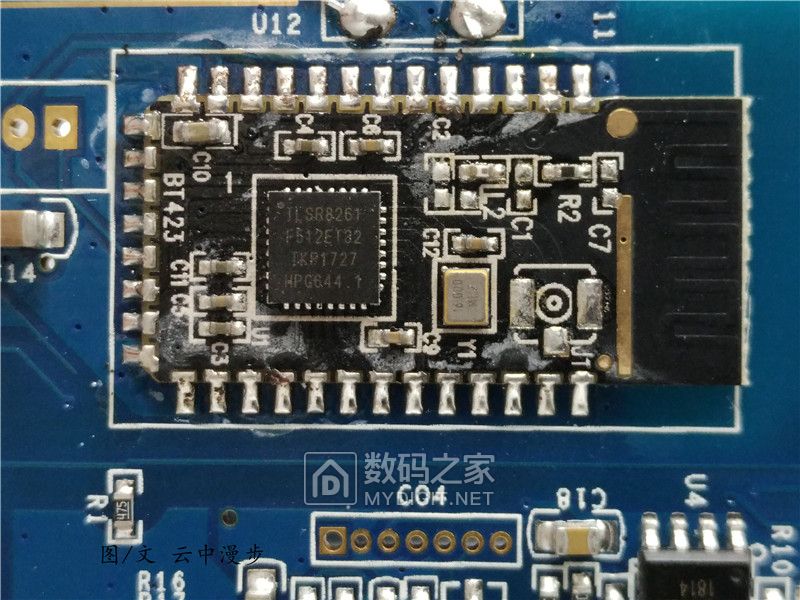

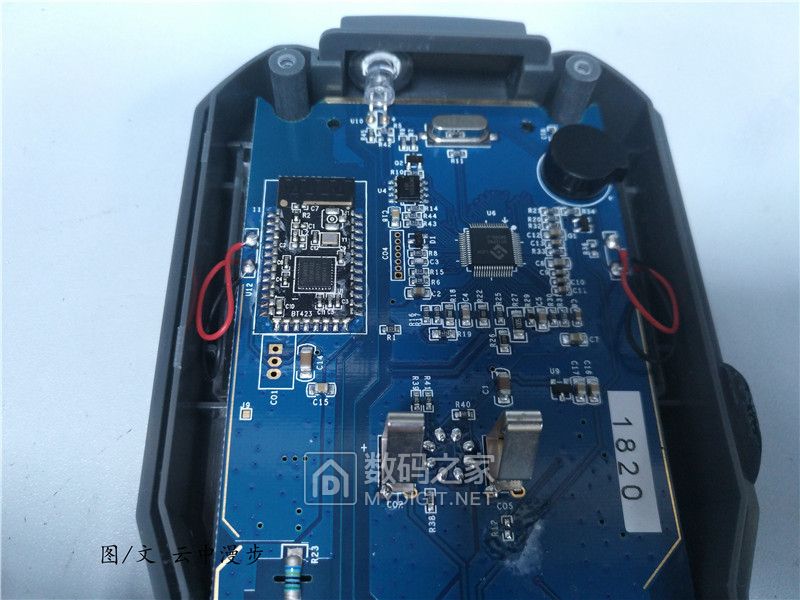

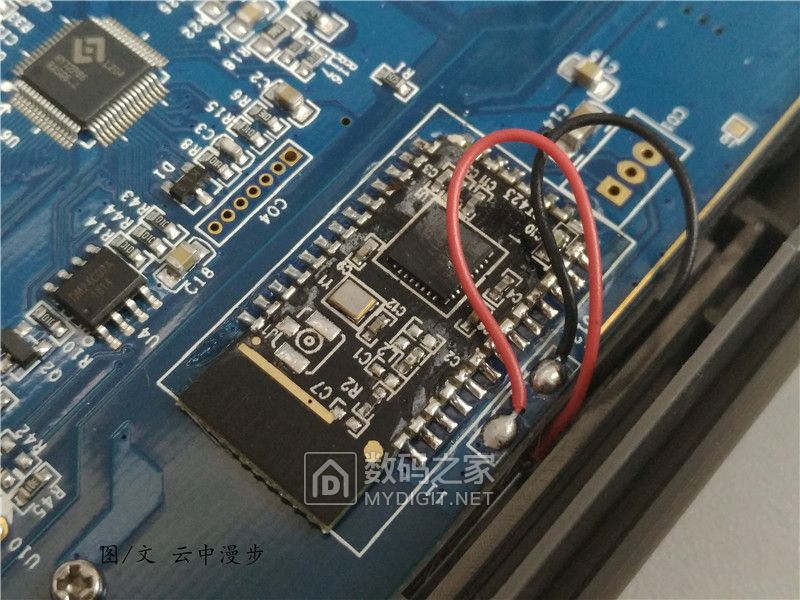

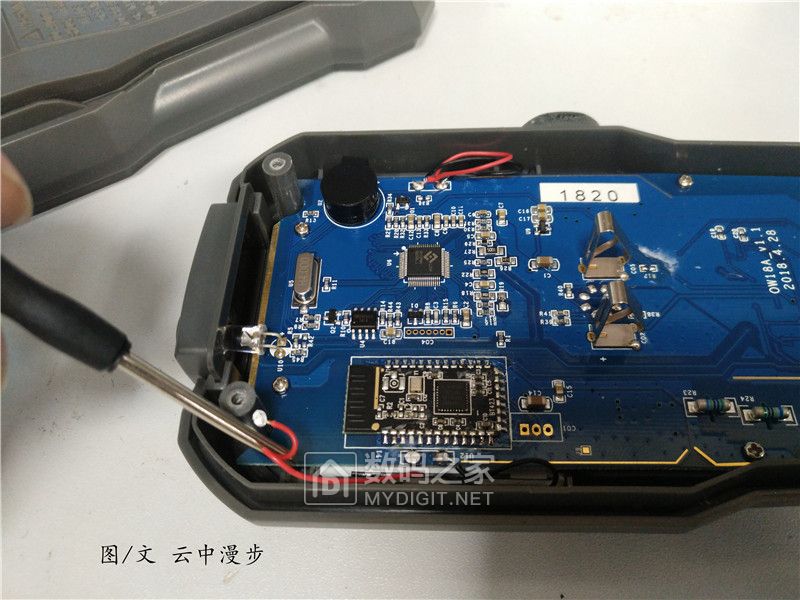

藍牙芯片模塊TLSR8261，模塊支持安卓4.3/iOS7.0及以上的數碼設備。萬用表帶有藍牙功能不多見，OWON品牌讓我長見識了！

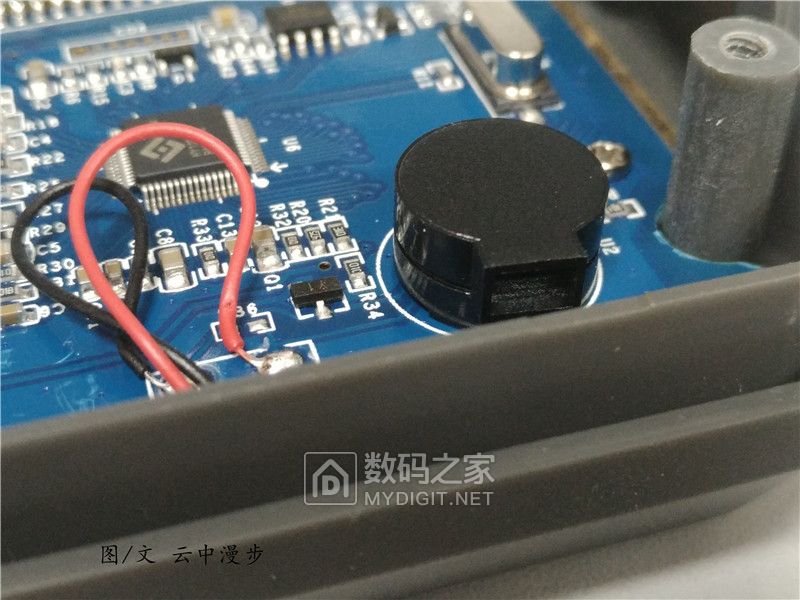

內置的迷你蜂鳴器用于通斷檢測發聲（50Ω以下）以及NCV監測提示功能。

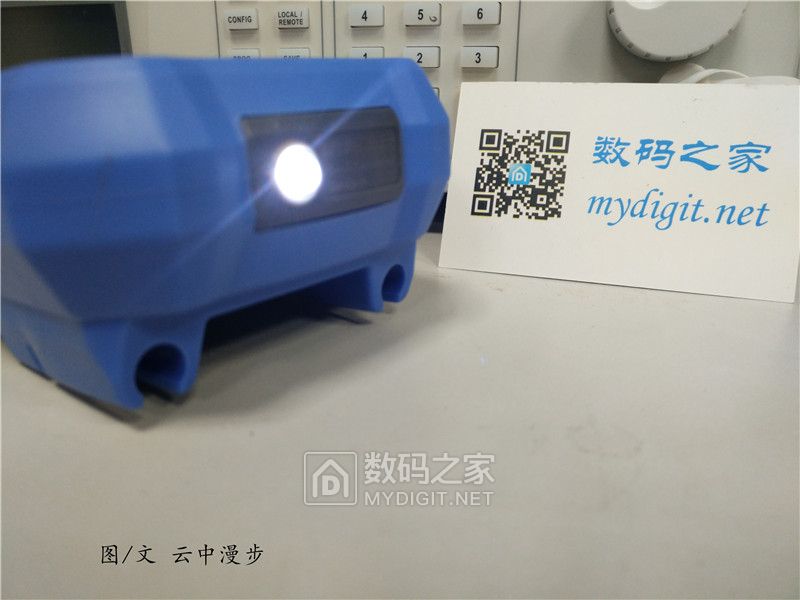

前面介紹的LED燈珠，可以用于暗環境下當做手電筒輔助使用，細節地方官方設計團隊可謂是想的非常周全。

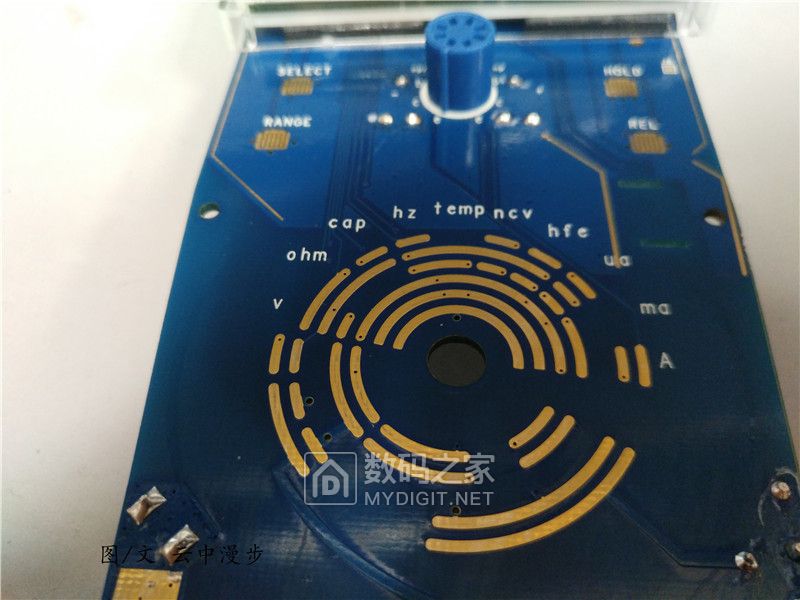

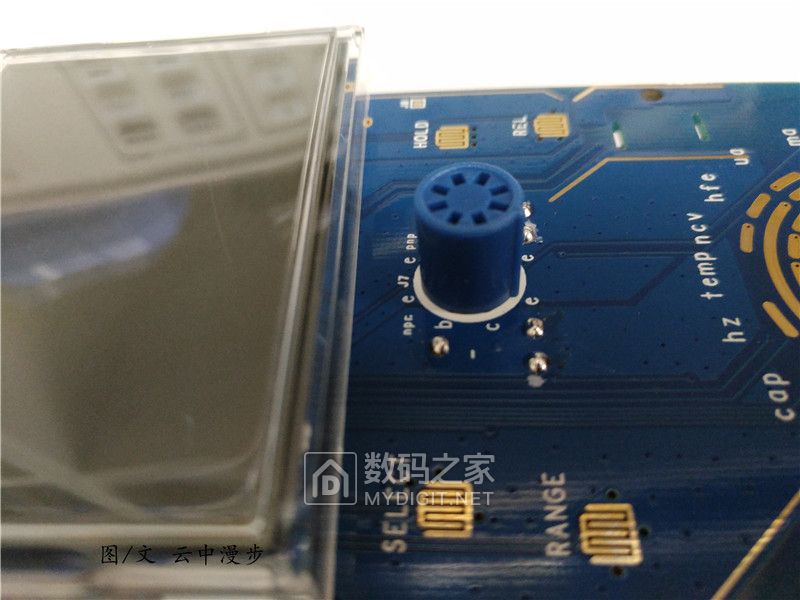

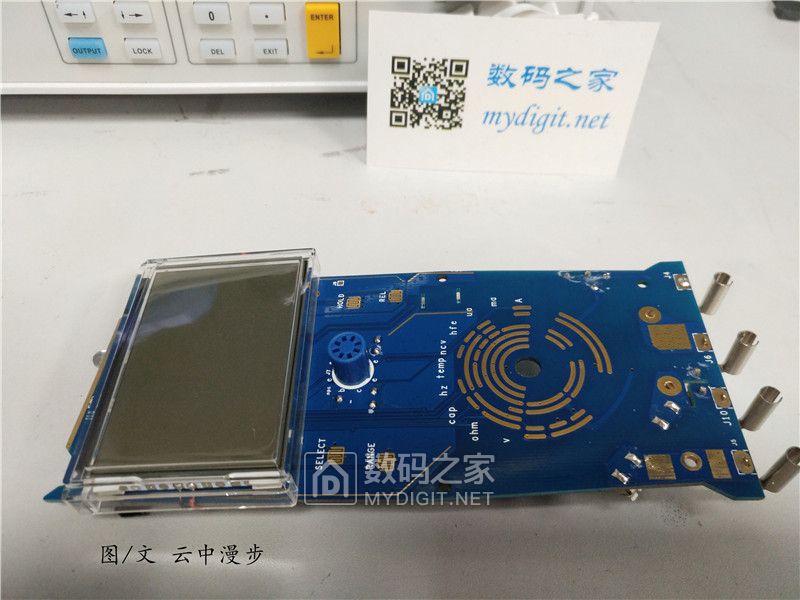

翻個身瞅瞅正面啥樣子。中間凸起的是晶體管測試柱，下方則是金燦燦的刻度轉盤金屬銅箔。


鍍金轉盤就是好看，也比以前的鍍錫更耐磨耐用，金子如果不跟貨幣掛鉤，那估計就是在電子行業最值錢了

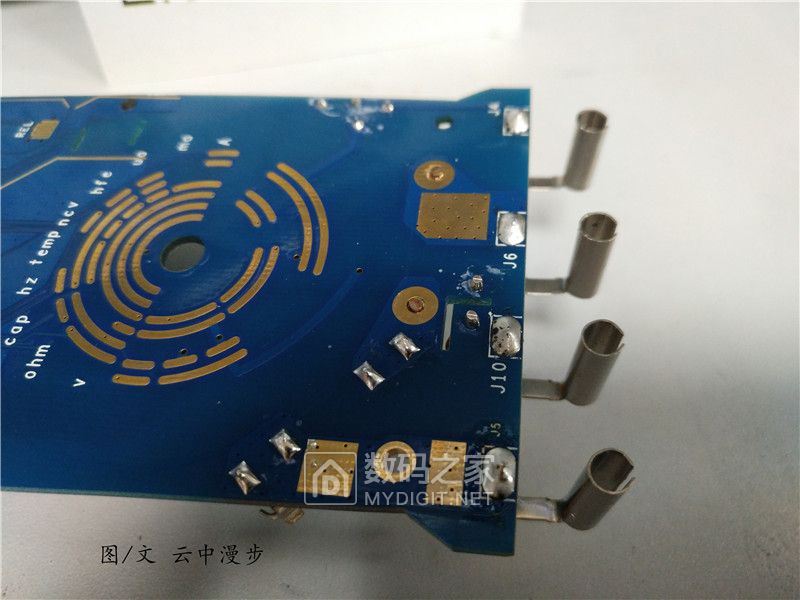

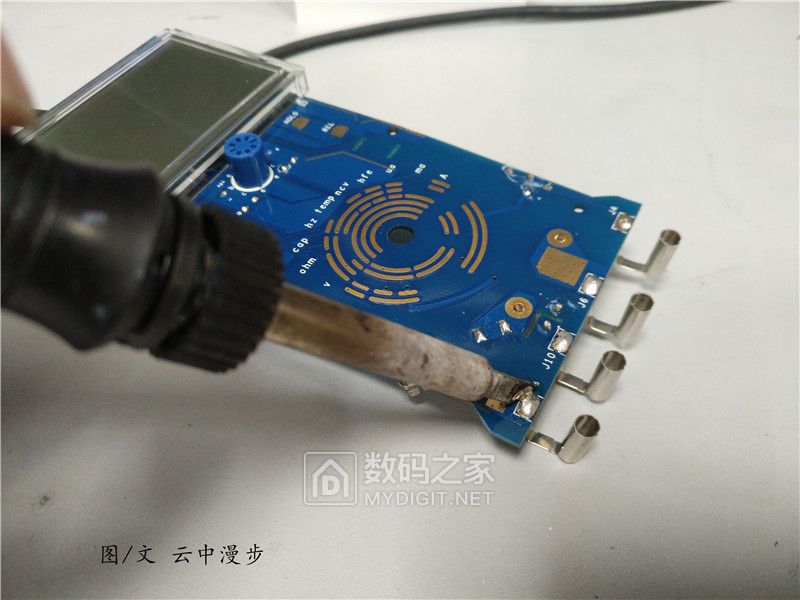

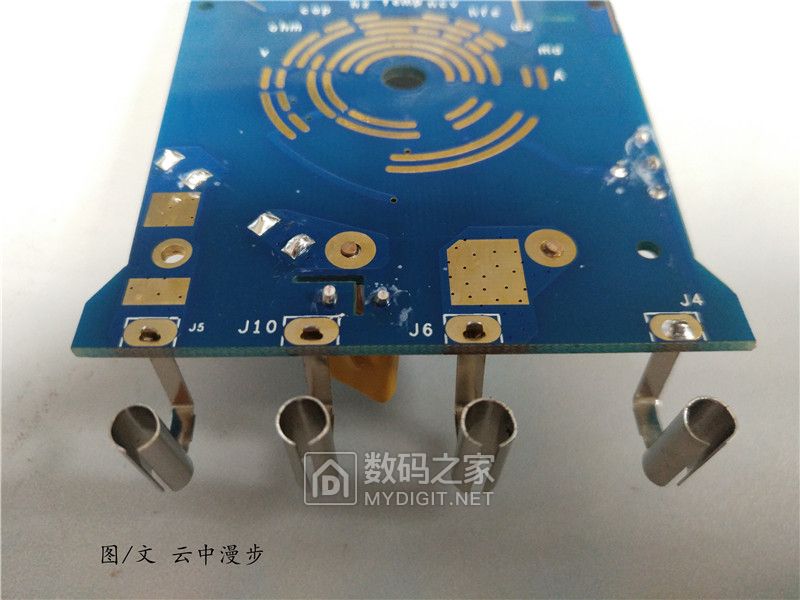

突然發現四個接線柱吃錫嚴重不良，假如長期使用插拔表筆勢必會造成接線柱脫焊等隱患。立馬拿起烙鐵補焊一下，這下可以安心睡覺了。

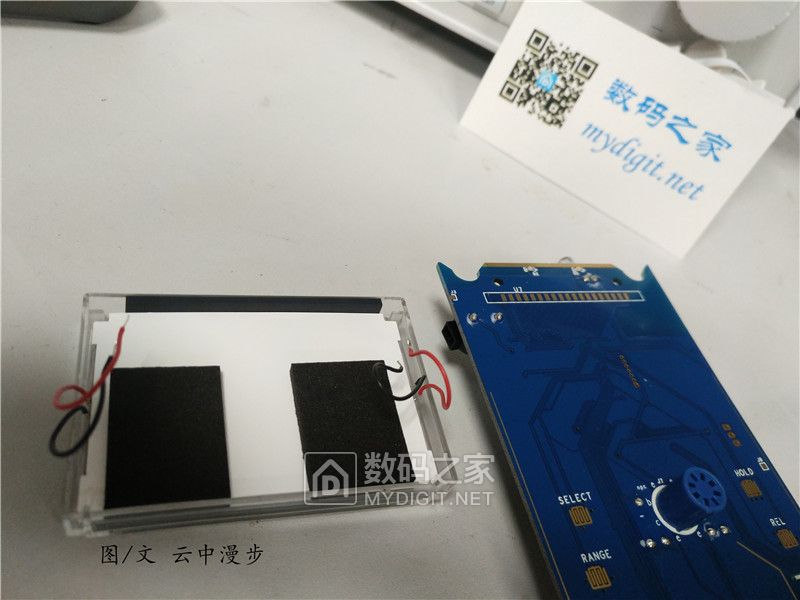

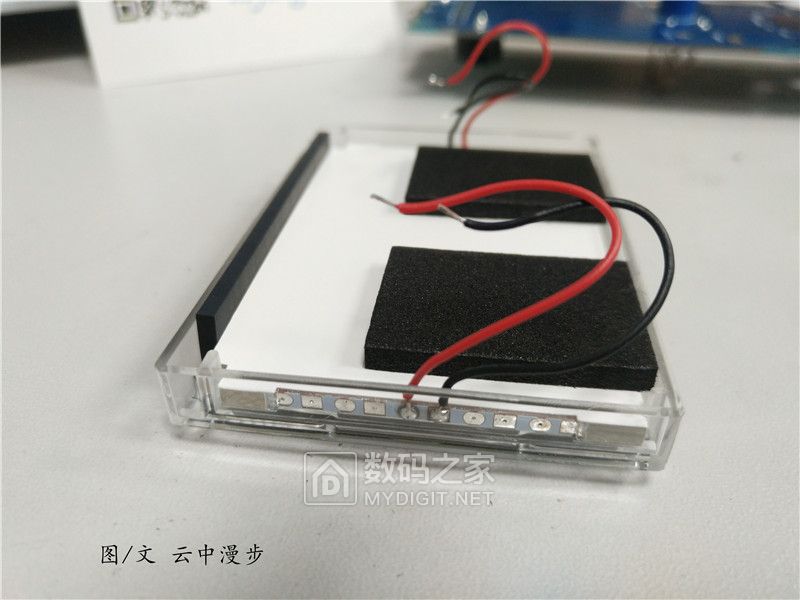

取下碩大的液晶屏組件，發現這個顯示屏帶有左右LED燈板設計。












D2.D3是NCV監測動作時發出紅色燈光的兩個貼片LED小燈珠。

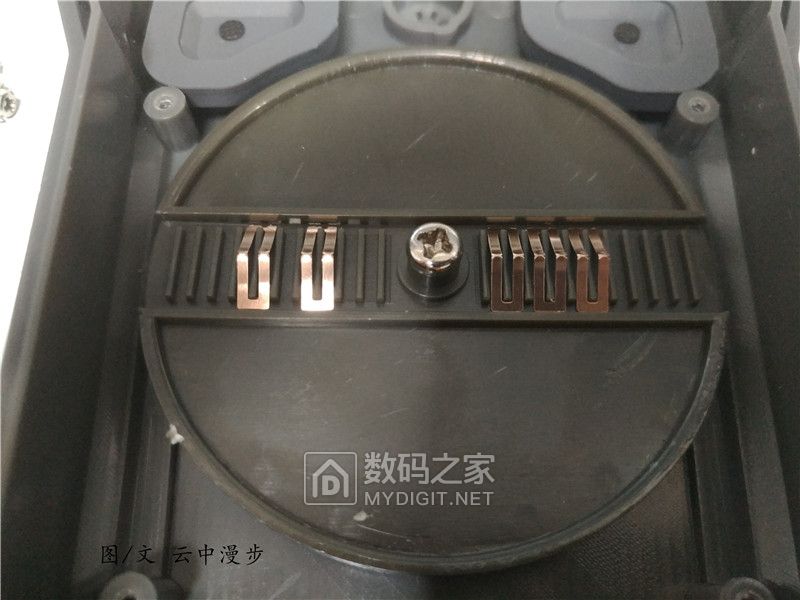

轉盤上的5個金屬彈片，趕緊給我記下了，避免日后拆裝脫落忘了是裝哪個位置了。出廠前能否在相應的位置做個記號呢？比如用描紅顏色劃分一下。。。

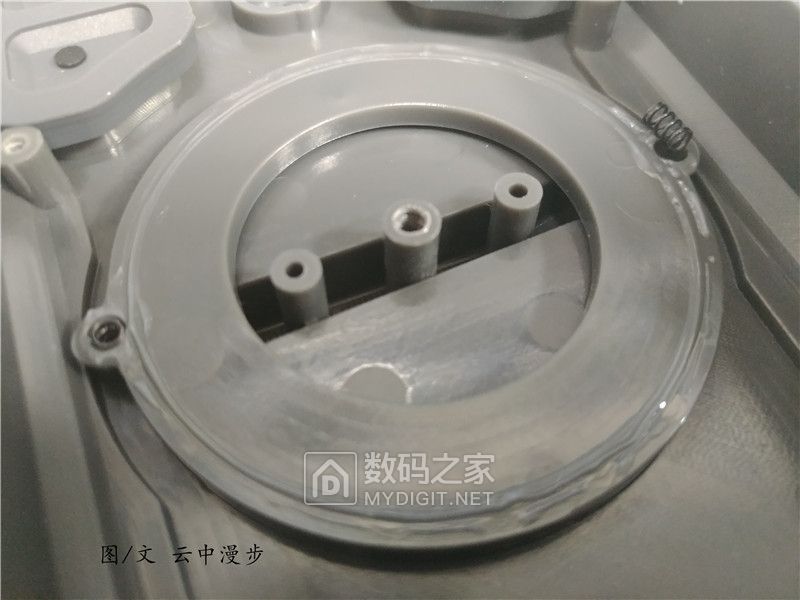

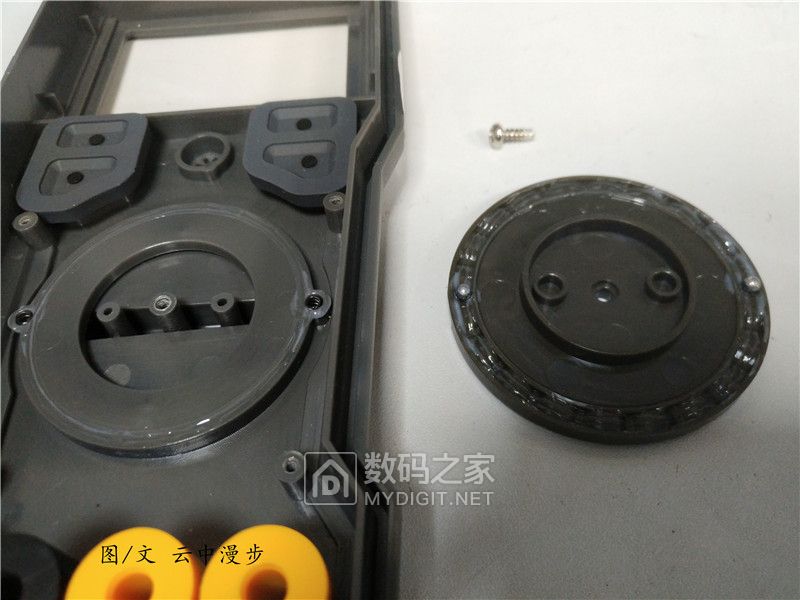

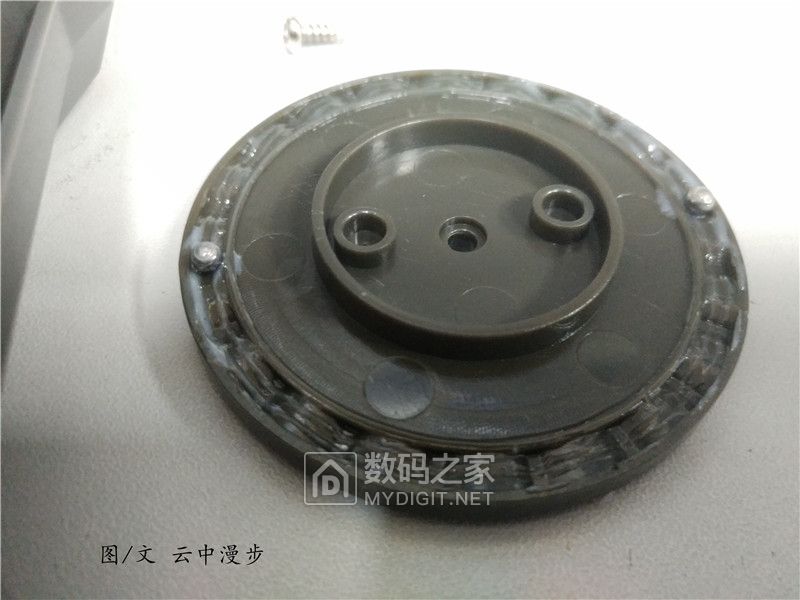

拆到這里需要注意一下，轉盤上有兩個小彈簧和小鋼珠結構，要是不小心弄丟了哭都來不及，粘糊糊的潤滑油布滿表盤，轉動起來順暢自如。

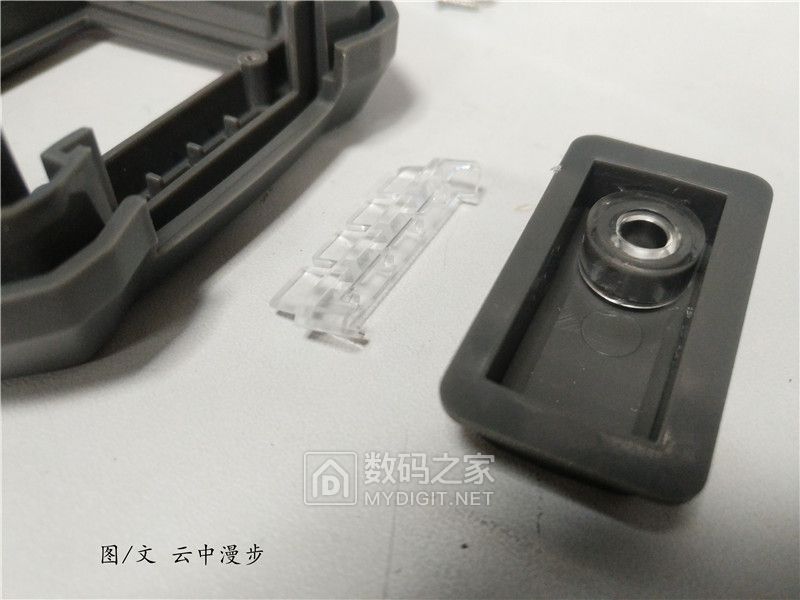

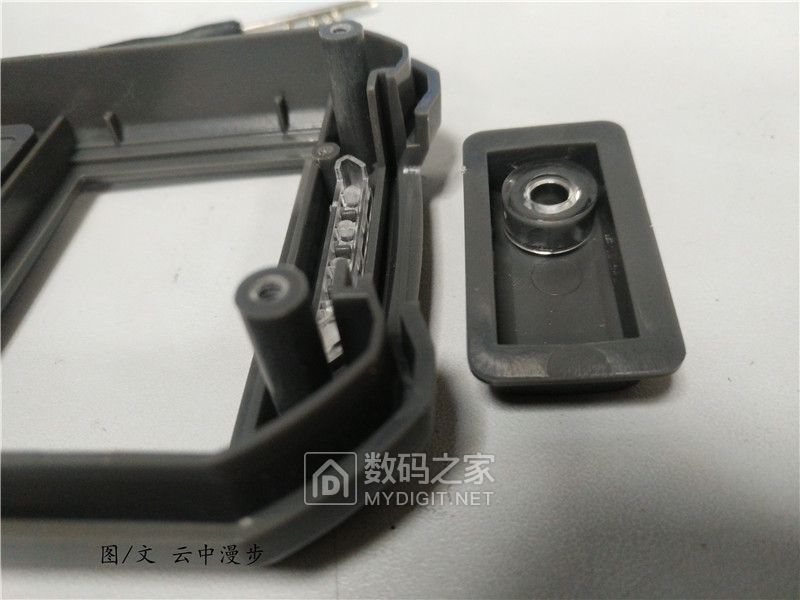

OW18B前端照明燈蓋板以及NCV測試發光燈罩飾片拆裝分解。

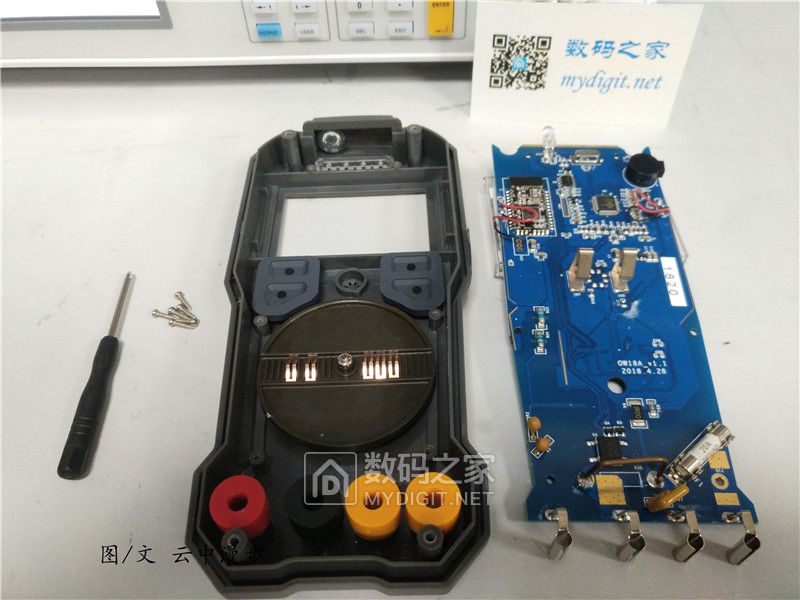

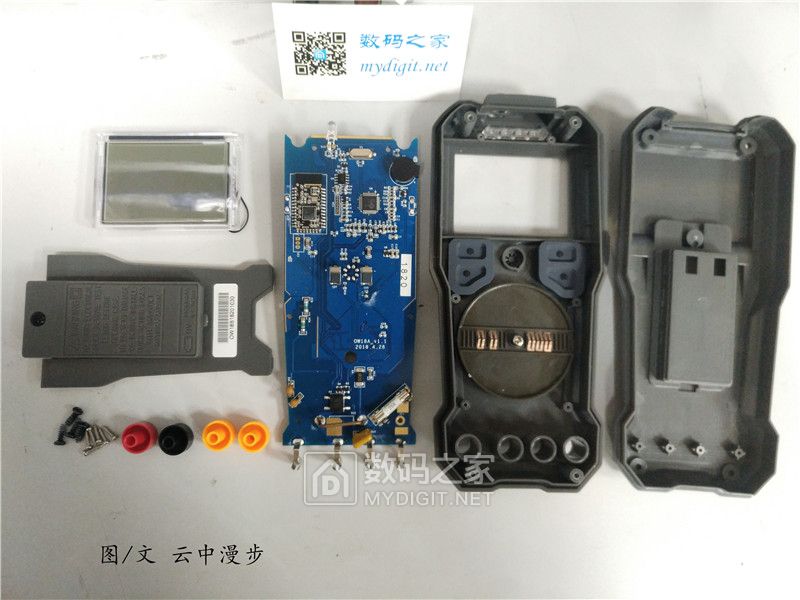

附上一張拆機全家福，所有的拆解過程基本結束。








對比說明

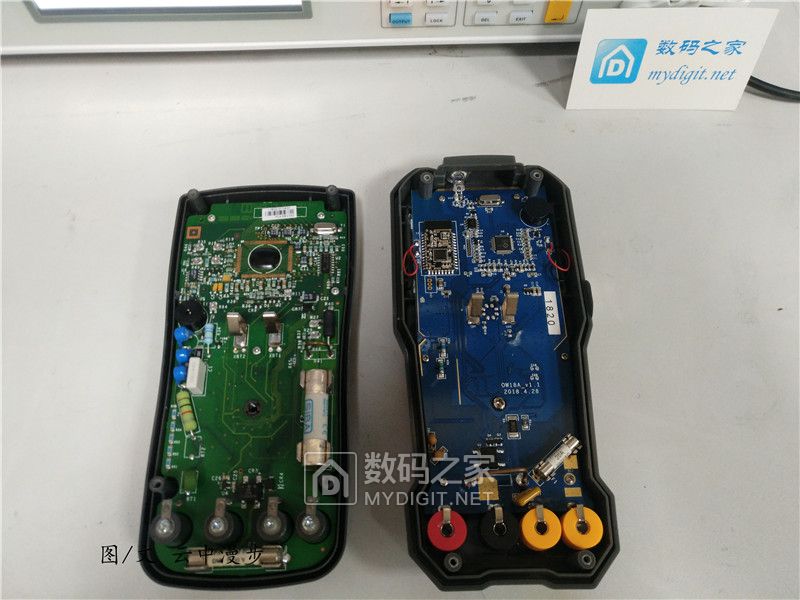

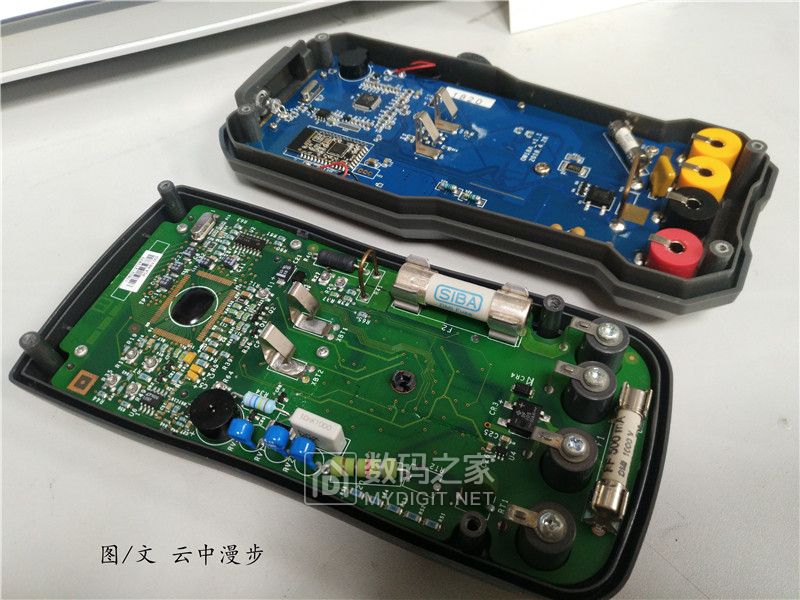

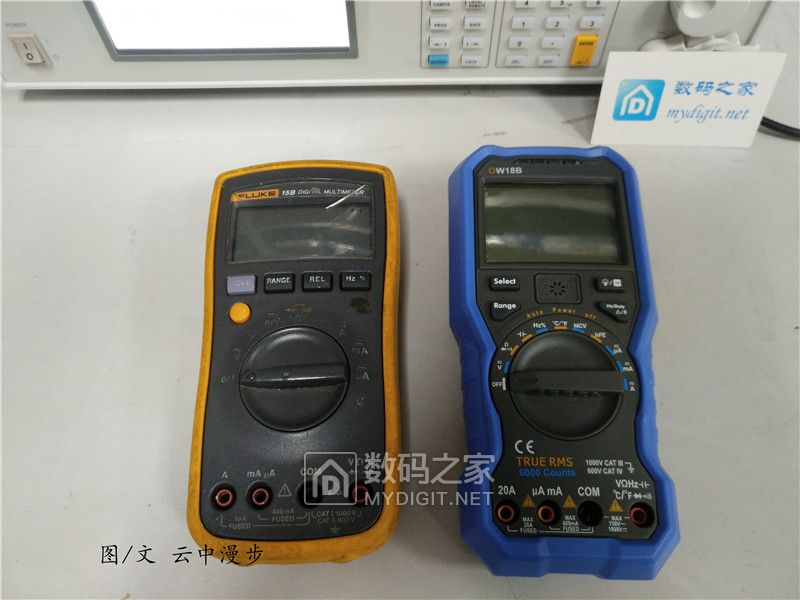

跟手上的一款福祿克15B做個簡單的內部對比說明。兩款外形 尺寸相當，都帶有緩沖保護套。

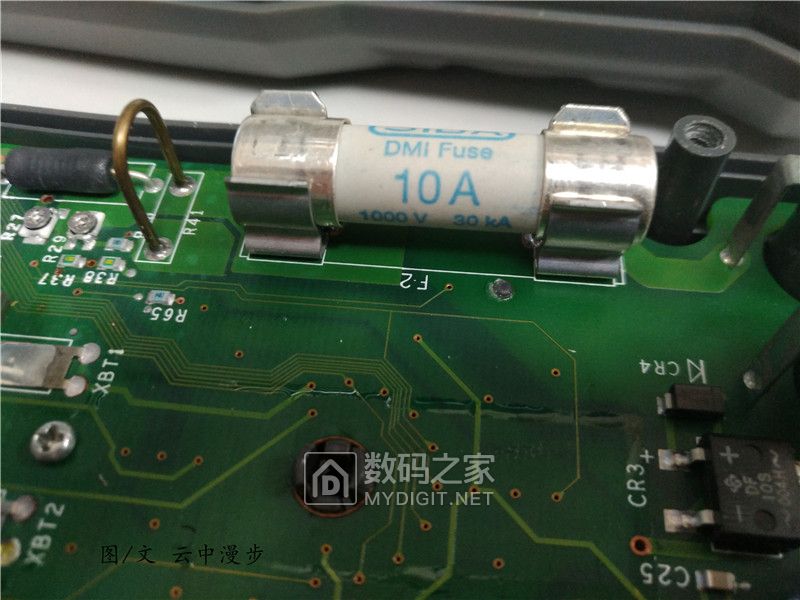

福祿克15B內置大電流保險管為10A/1000V,明顯電流測量范圍低于OW18B。

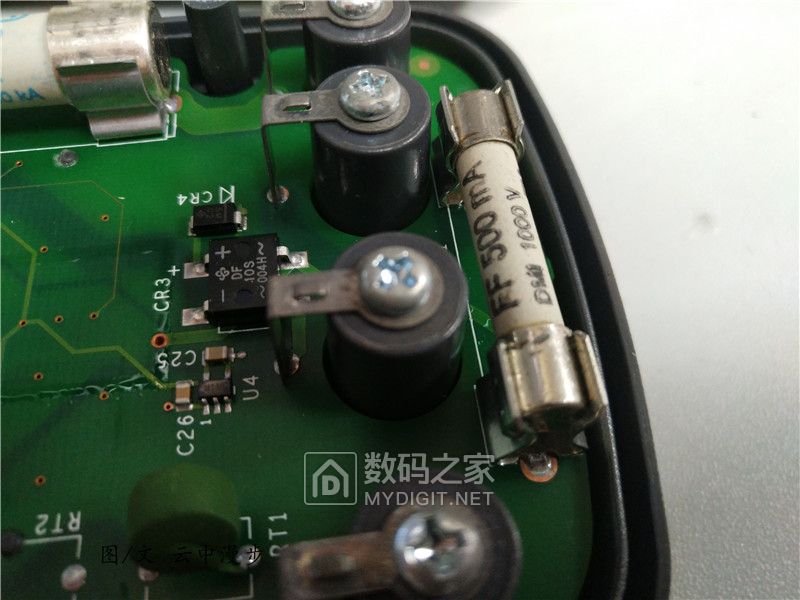

低電流檔使用的是500ma保險管，可替換裝陶瓷保險管這個跟OW18B有點不同。

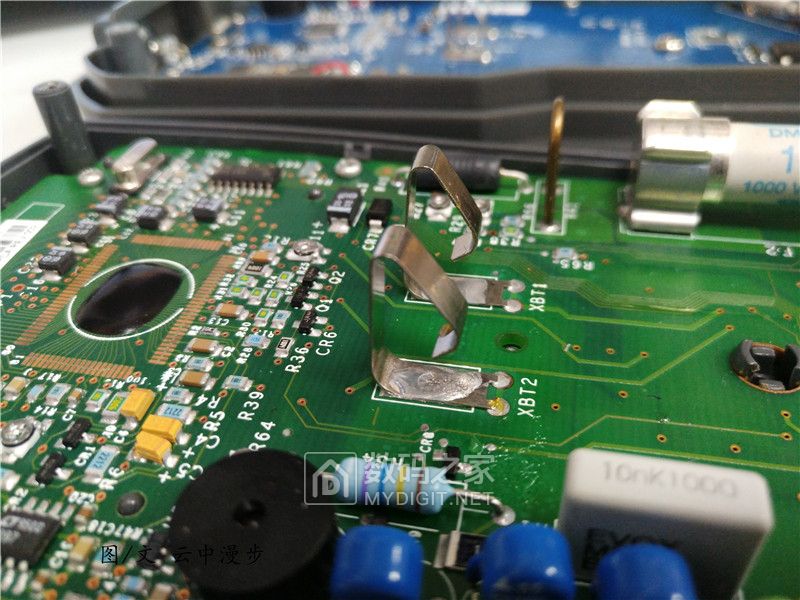

對比兩款電池彈片，福祿克彈片明顯比較單薄無回彈，更換電池拆裝容易造成彈片斷裂。

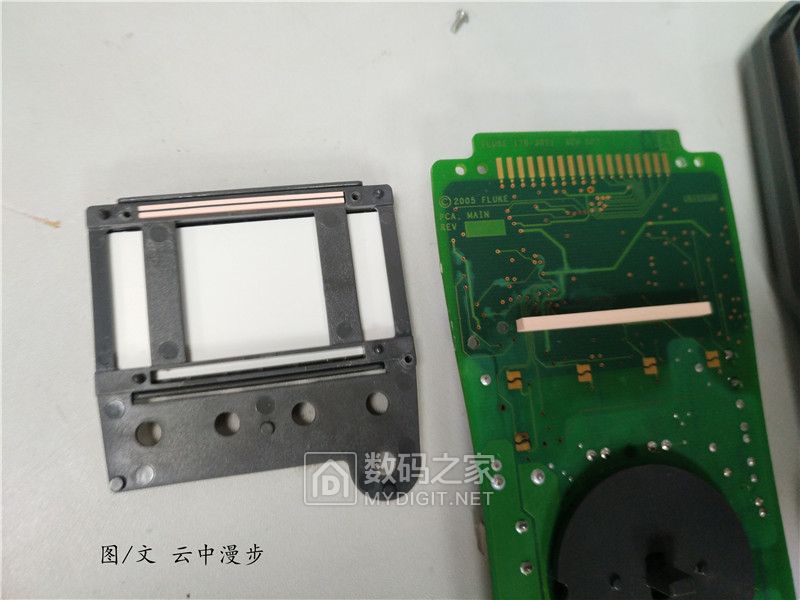

福祿克15B主板上主控使用的是常見的牛屎芯片封裝不宜更換。值得注意的是:在OW18B藍牙萬用表主板上看不到任何可調VR元件。而在福祿克主板上則是多達8顆VR零件。分別對應于電阻，電流，電壓進行微調校正處理。長期工作使用的OW18B萬用表難道不懼怕元器件參數漂移還是主控芯片具備高精度修正功能嗎？












福祿克15B沒有背光指示功能，而OW18B則具備高亮度背光顯示功能。

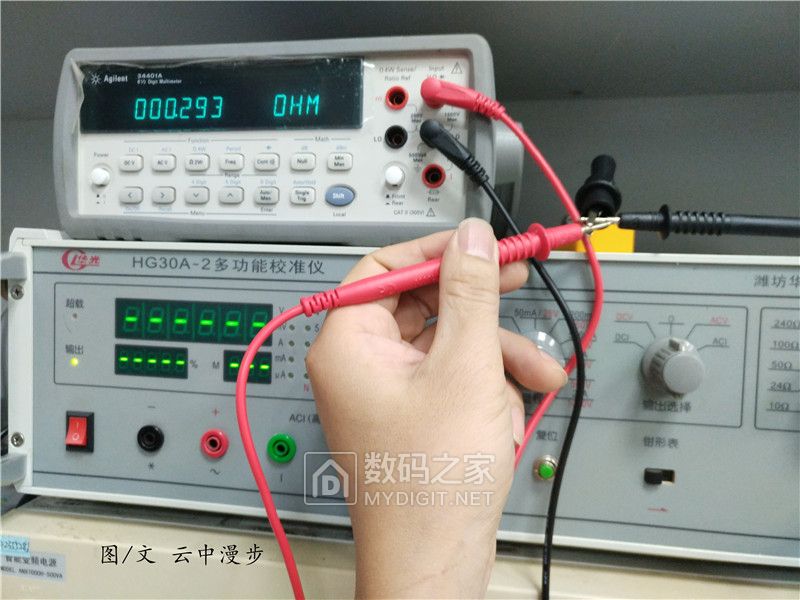

使用安捷倫6位半34401A多功能萬用表進行表筆阻抗測試，OW18B萬用表表筆阻抗測試為0.293Ω。

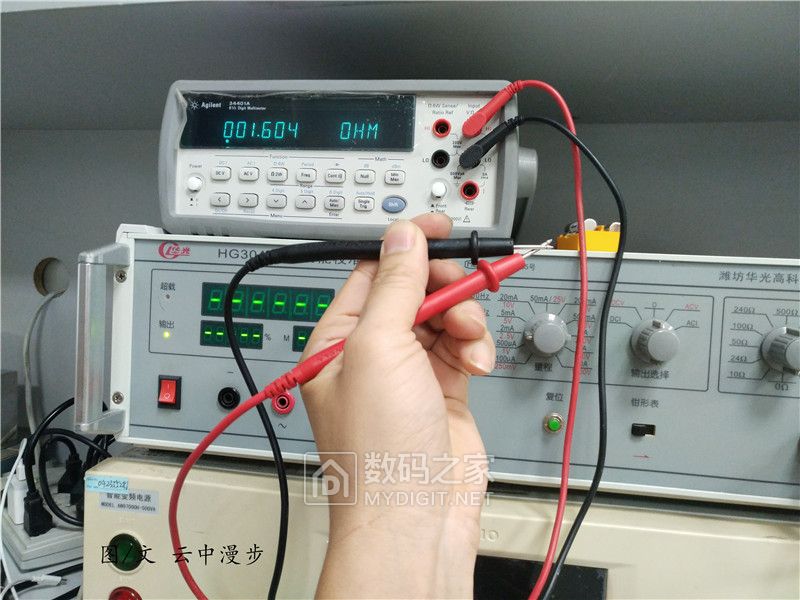

福祿克15B表筆線測試為1.604Ω。

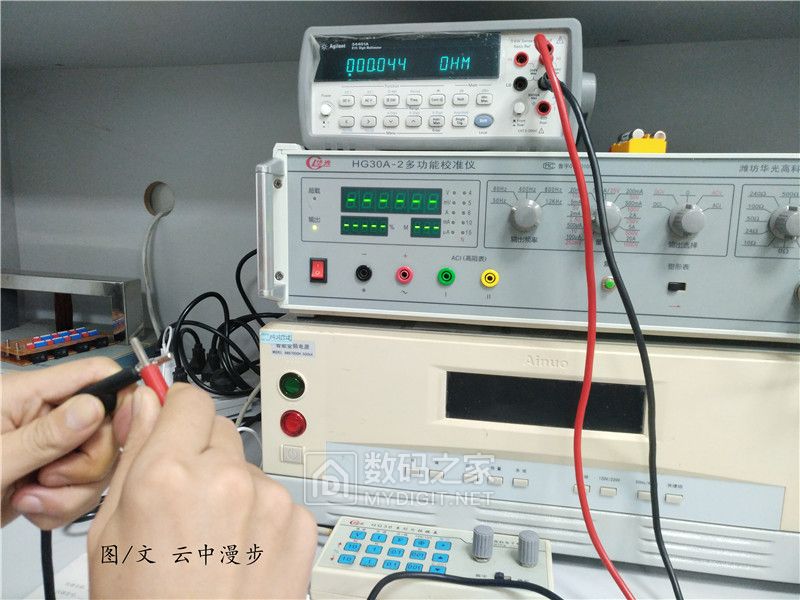

良好的導電線材有助于測試更為精準，比如后面的測試環節將使用低阻抗線材進行測試。這款專用線材實測阻抗為0.044Ω。








功能講解

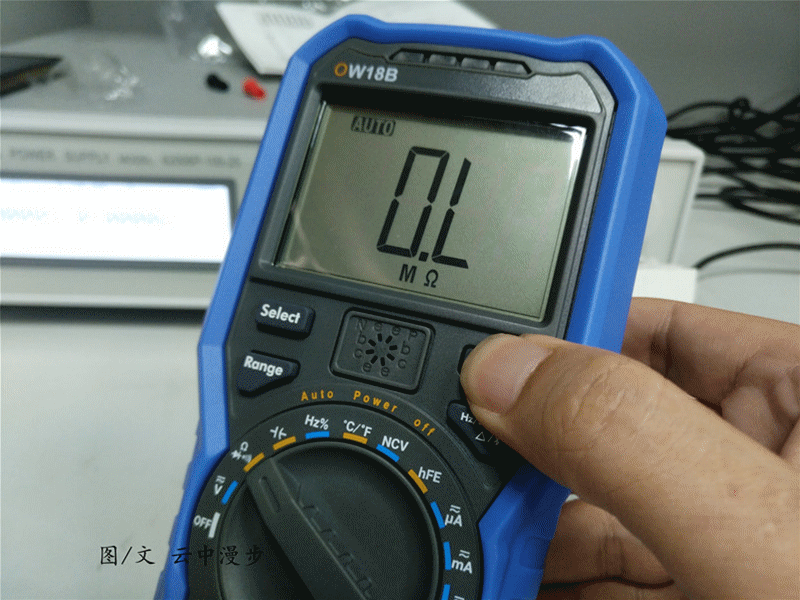

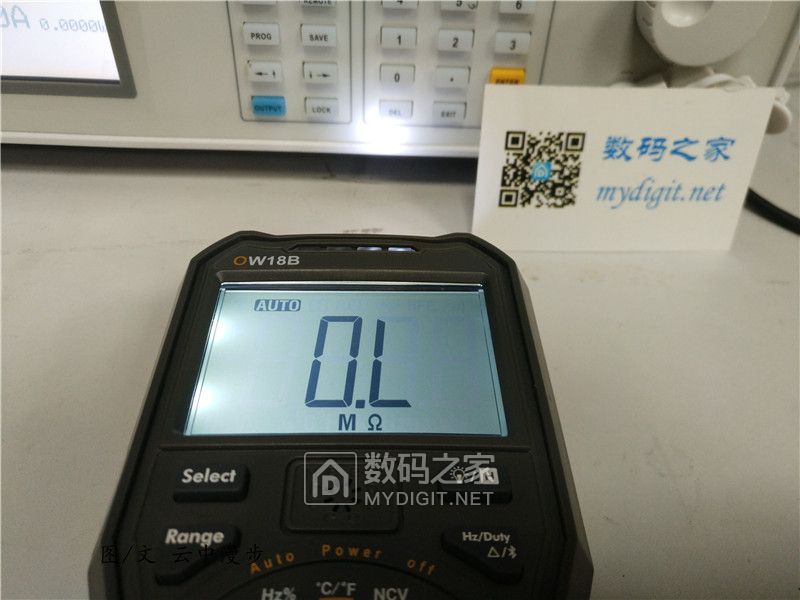

OW18B開機主界面全屏效果，各項參數圖標幾乎占據全部屏幕。超大的字符清晰可辨一目了然。

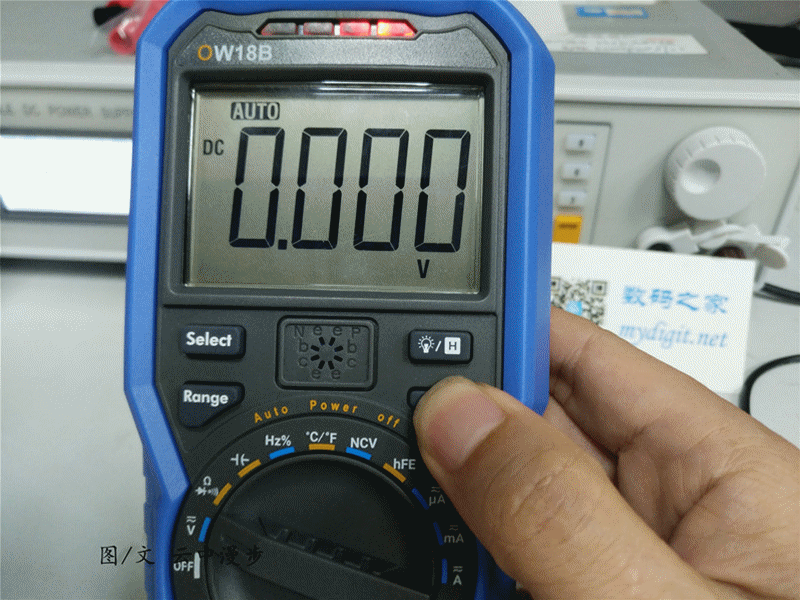

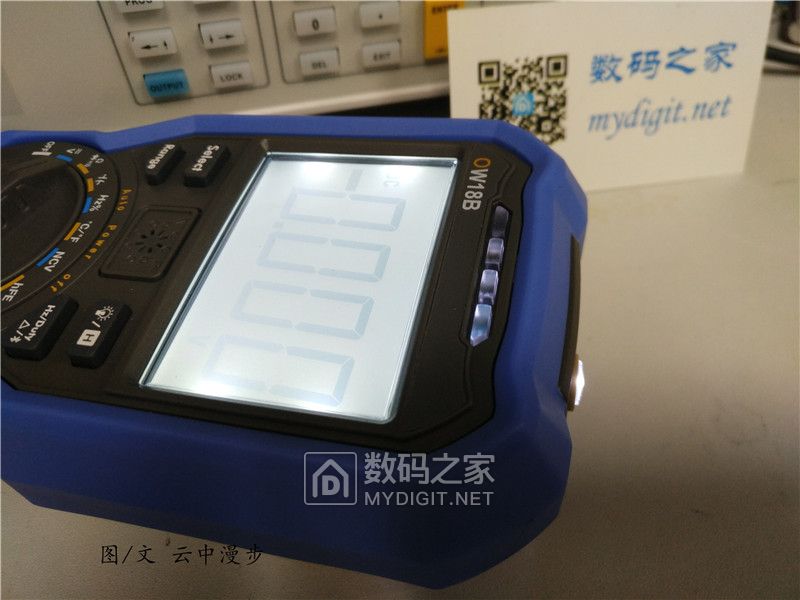

長按背光鍵2秒則自動打開背光燈，平常開機默認為關閉狀態。打開背光的同時照明燈也點亮，一分鐘后自動熄滅達到節能省電目的。這個背光照明功能可適應于暗環境狀態下使用。

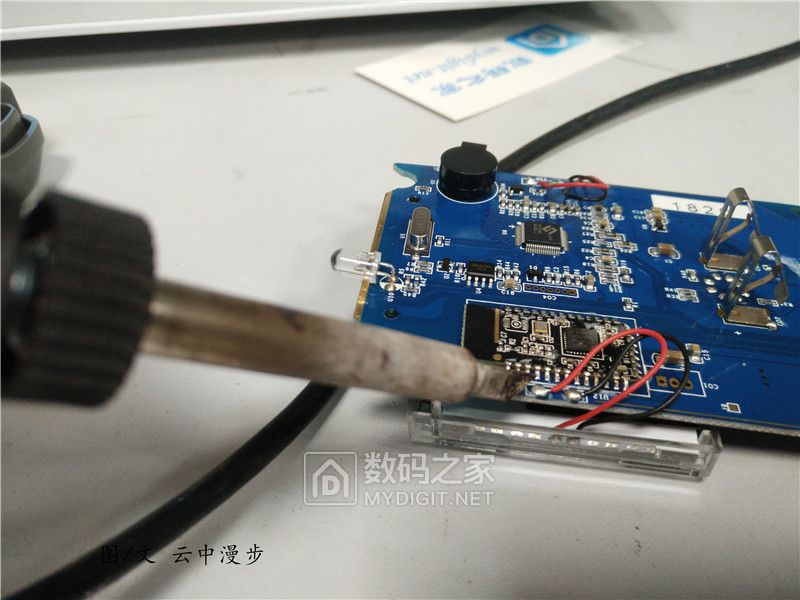

考慮到疊層電池容量有限，想要延長其待機續航性能必須找些可以省電的環節。比如將液晶屏背光斷開一路，只保留左側的發光部分，實際使用效果字體依舊是清晰可辨但耗電明顯減半了哦！建議官方設計考慮加大背光限流電阻延長待機續航性能。











長按藍牙鍵兩秒自動打開藍牙聯網功能，此時OW18B液晶屏左上角出現藍牙圖標。開機默認藍牙為關閉狀態。

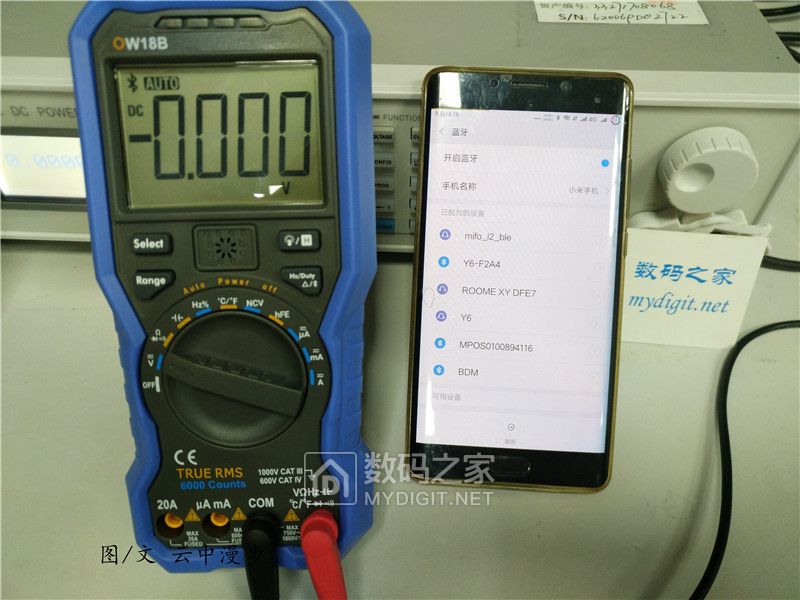

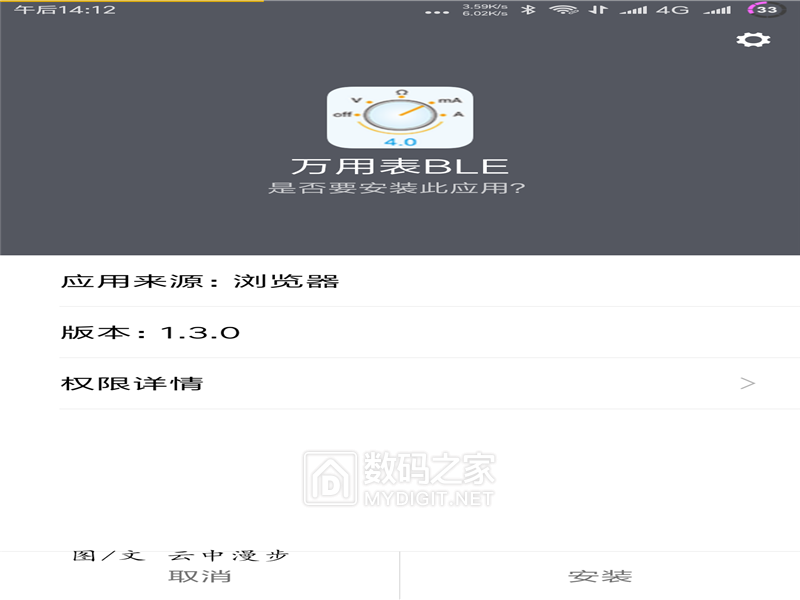

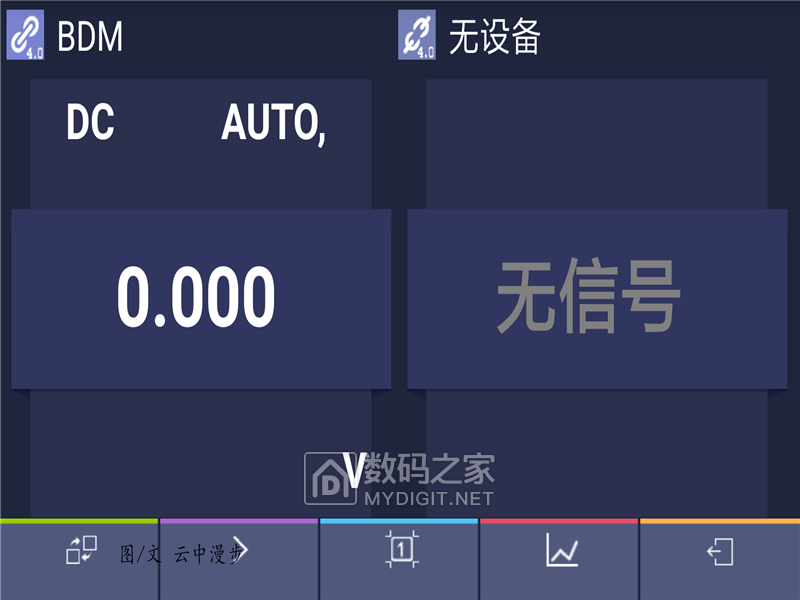

手機打開藍牙功能搜索到BDM設備連接，下載萬用表BLE軟件后就可以連入OW18B設備。

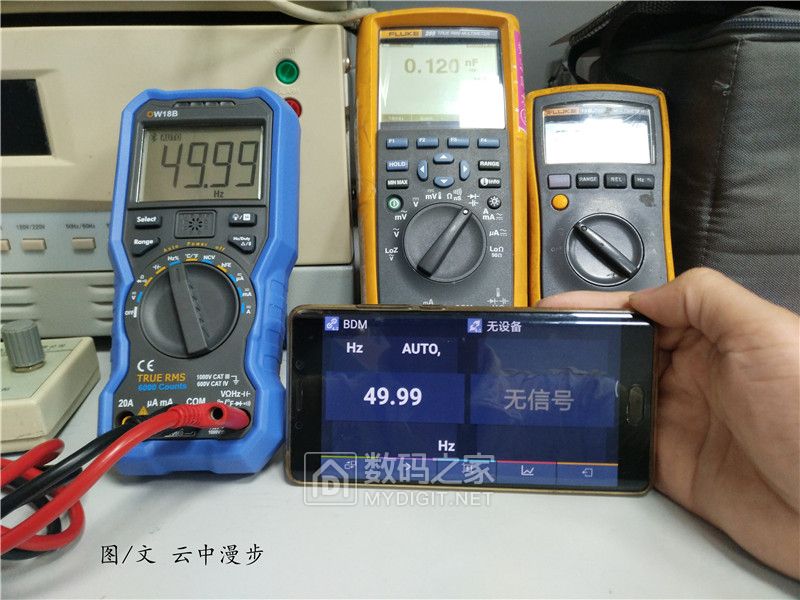

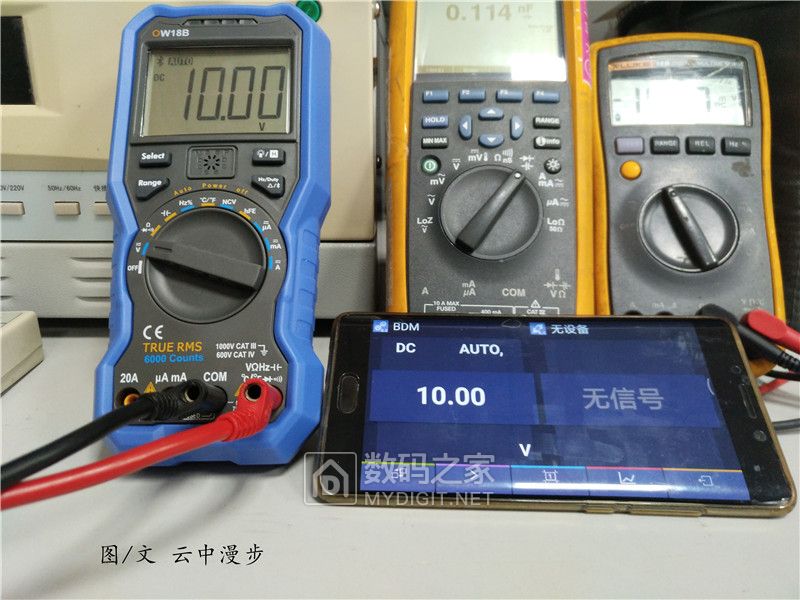

藍牙模式下OW18B萬用表顯示跟手機設備顯示讀數一模一樣，絲毫不差。

























值得一提的是手機端還可以設置語音播放功能哇！人聲清脆響亮實時播報當前測試數據。
https://v.youku.com/v_show/id_XM ... j.8428770.3416059.1

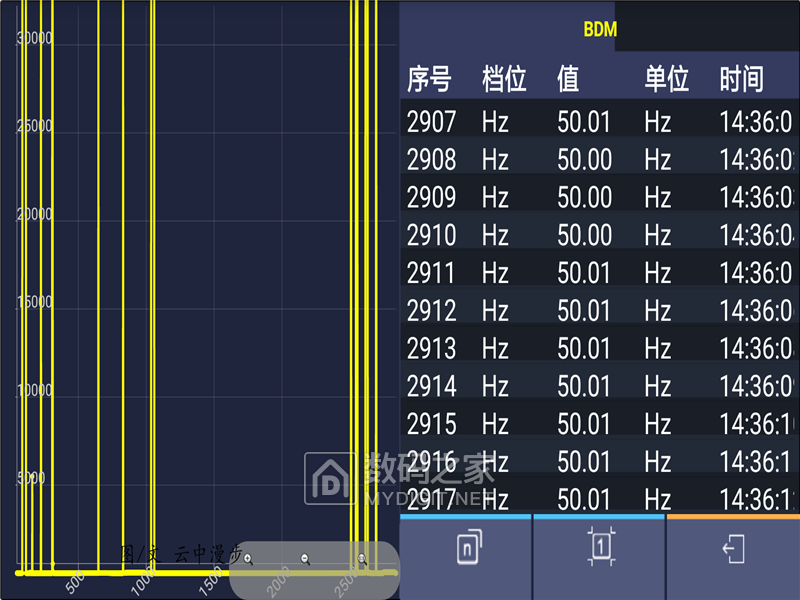

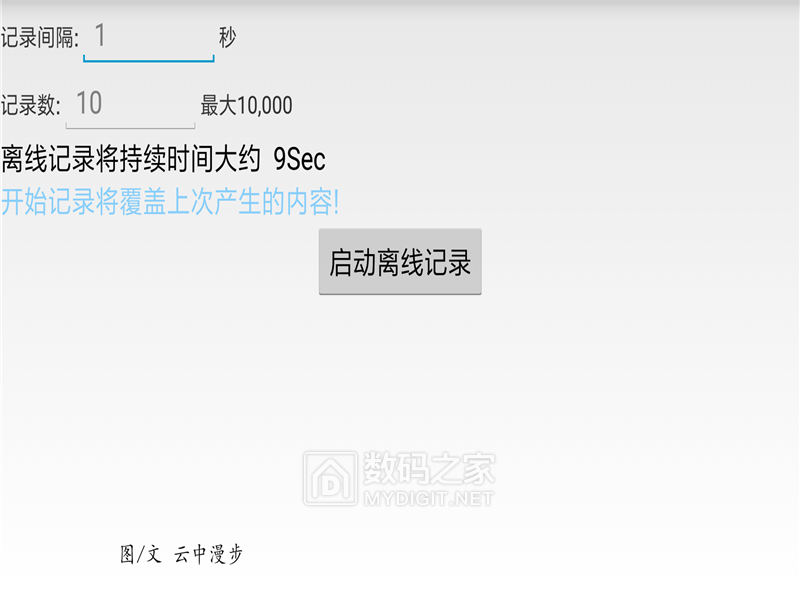

同時，OW18B萬用表支持離線測試保存數據功能。可以設置記錄間隔與記錄條數。最多可設為10，000。萬用表內只可記錄單次離線記錄數據，當開始記錄后，上一次的存儲離線數據將會被覆蓋。

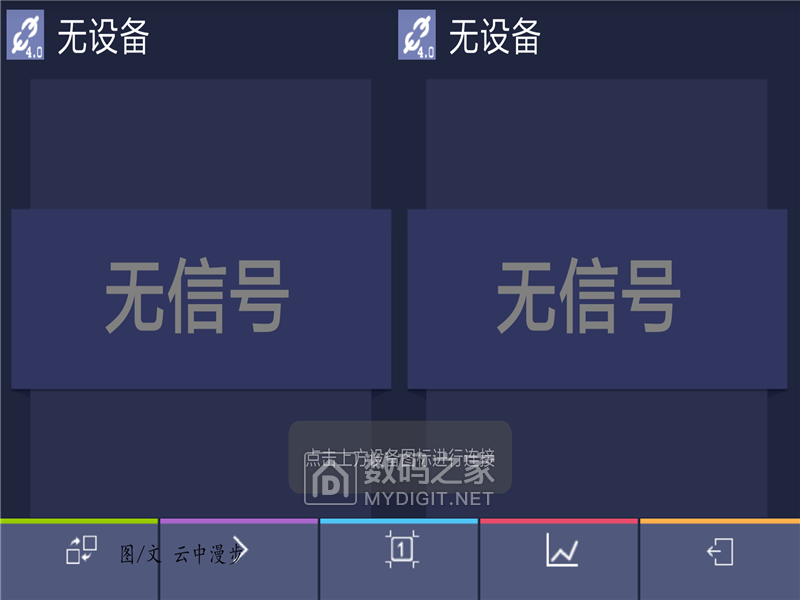

從手機APP端可以看出這款軟件可以同時連入兩組藍牙測試數據。另外，OW18B還可以與電腦端進行通訊記錄數據。需要選購相對應的藍牙適配器，可惜原包裝沒有這個附件。

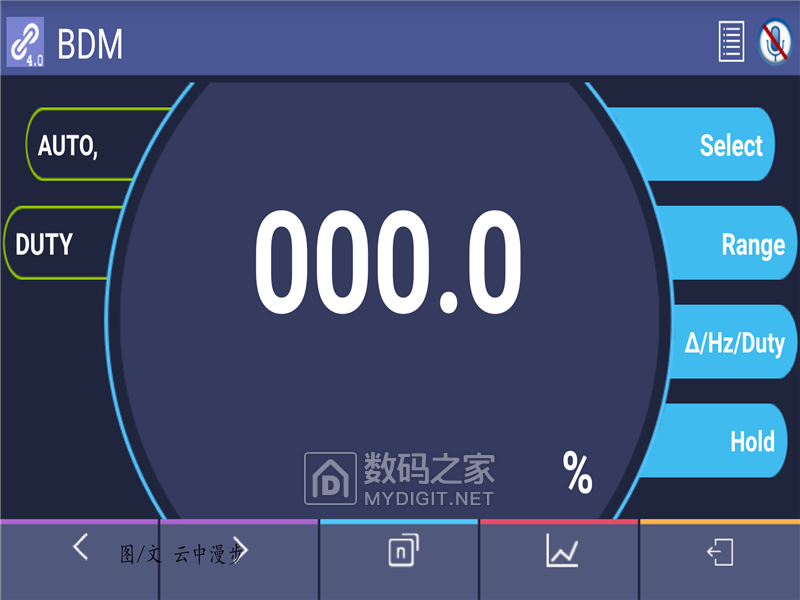

通過手機端APP可以像操作OW18B萬用表四個軟按鍵方式來選擇相應的測試項目，測試數據時時顯示在屏幕上。總體來說，藍牙功能可玩性不錯值得你去體驗一番。












在NCV監測模式下（Non contact voltage 的縮寫,就是采用電磁或電場感應的原理判斷是否有電壓的存在,類似于感應測電筆功能，無需使用測試表筆直接接觸帶電物。）當OW18B萬用表靠近帶電設備時，會發出聲光報警提醒，距離越靠近NCV狀態指示燈越明顯。


比較糾結的是：當OW18B處于無外界帶電設備環境中，人手接觸觸碰表筆同樣會出現聲光報警提醒！難道人體靜電也會讓OW18B發生反應嗎？嚴格的說：當你要檢測外界設備是否帶電，需要拔掉表筆線進行測試比較妥當，不容易產生誤判。




測量鑒定

跟手中的一款福祿克高精度、高性能工業用記錄多用表，型號為289進行數據測量對比。淘寶上這款福祿克價格在3500+左右。二百多的OW18B藍牙萬用表到底能否與之抗衡，下面一起來拭目以待。

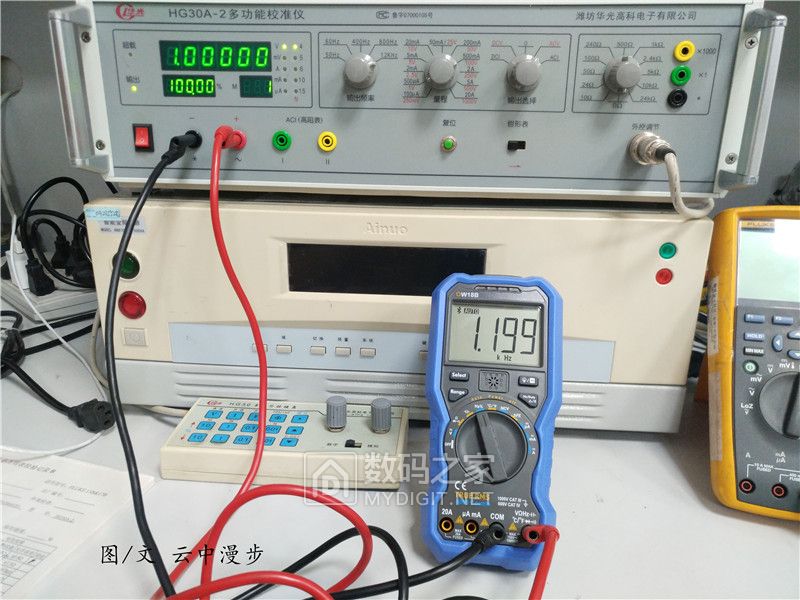

使用多功能校準儀HG30A-2設備對兩款萬用表進行比對測試，由于OW18B沒有毫伏檔功能，直接跳過300mv和590mv測試校驗界面。

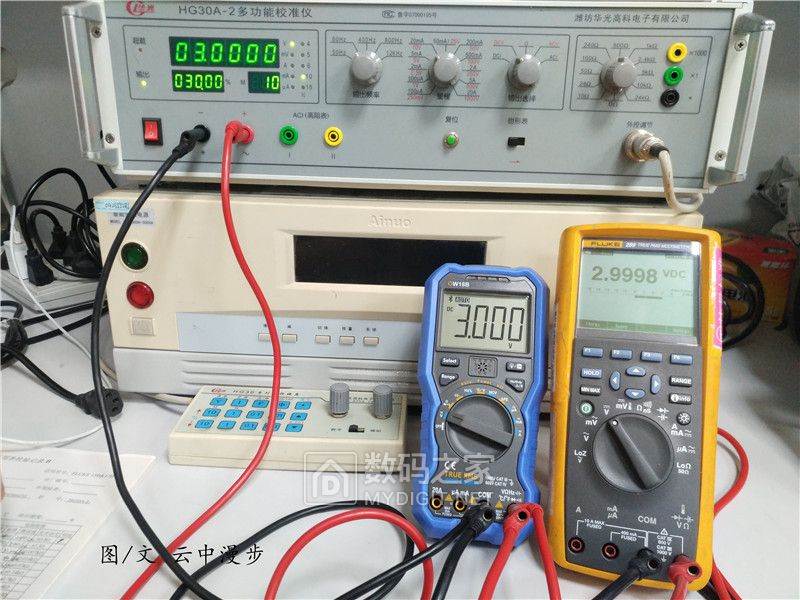

1.直流DC（3V）測試狀態:

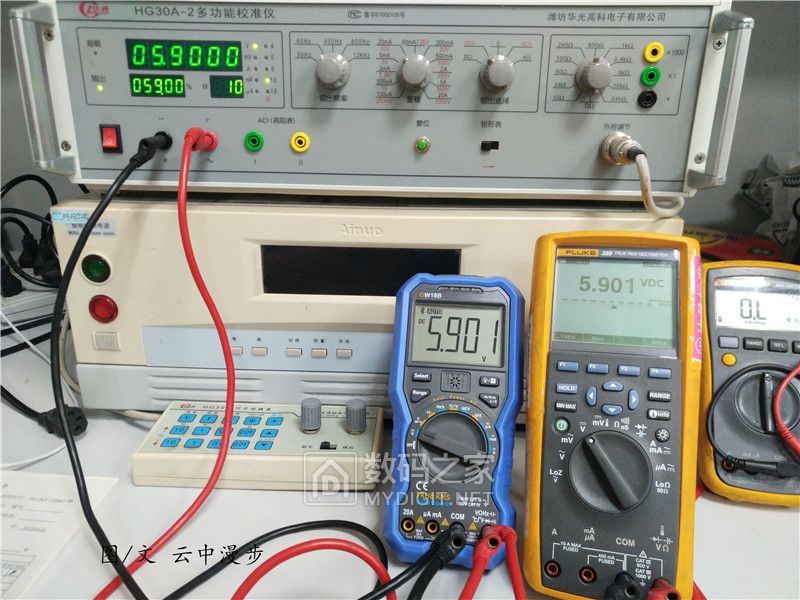

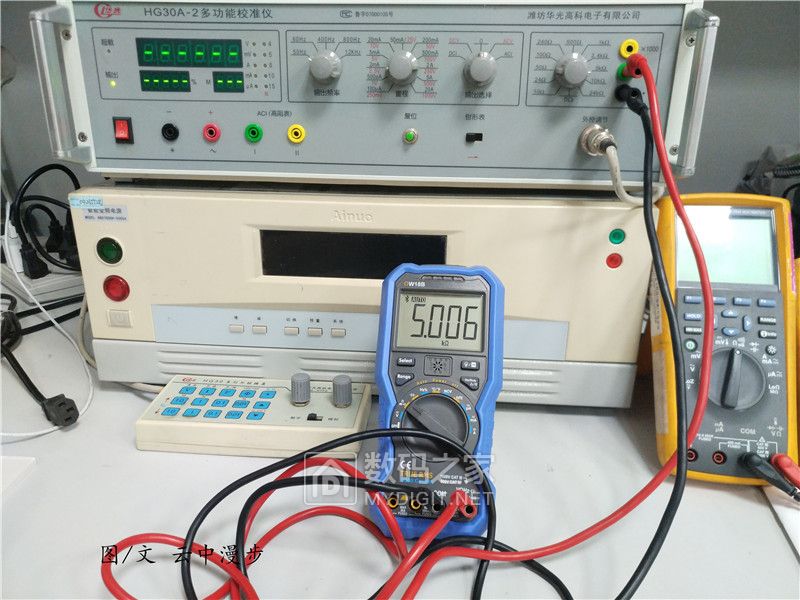

2.直流DC(5.9V)測試狀態:

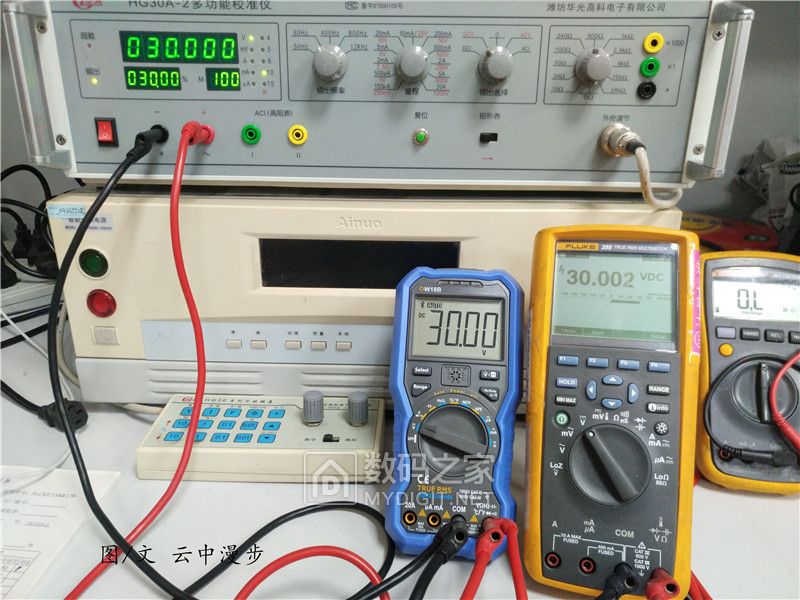

3.直流DC(30V)測試狀態:

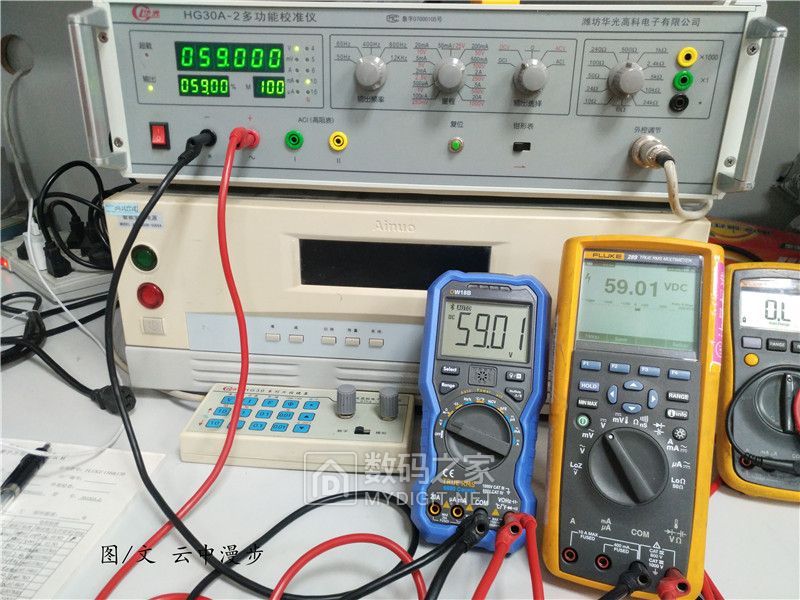

4.直流DC(59V)測試狀態:

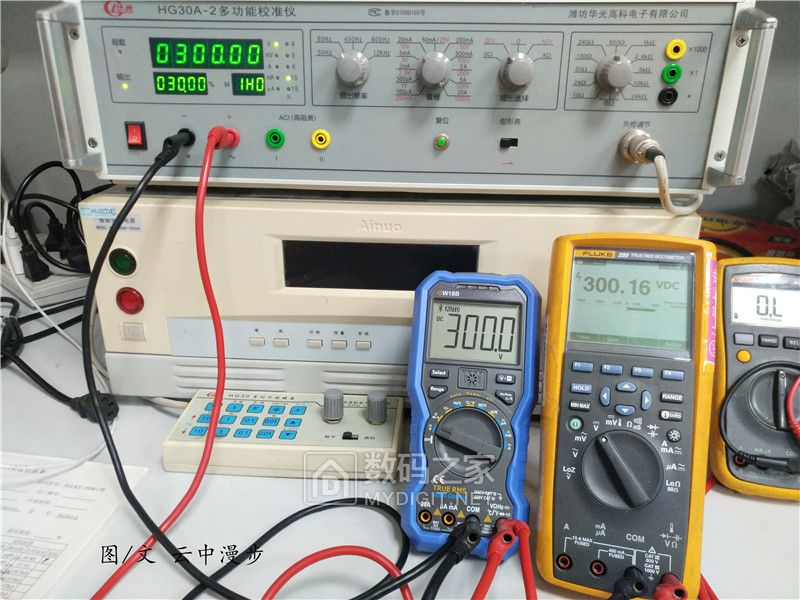

5.直流DC(300V)測試狀態:福祿克289測試值為300.16V，示值超差0.16V。OW18B測試值300.0V非常穩定。







6.直流DC(590V)測試狀態:兩款測試值均在+/-0.1V范圍。

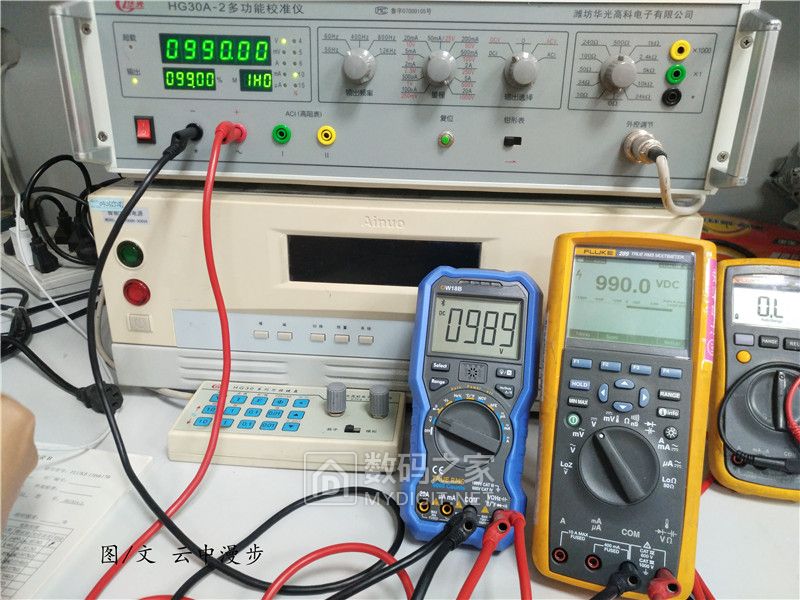

7.直流DC(990V)測試狀態:OW18B測試值989V偏低1V。福祿克289測試值990.0V表現不錯。

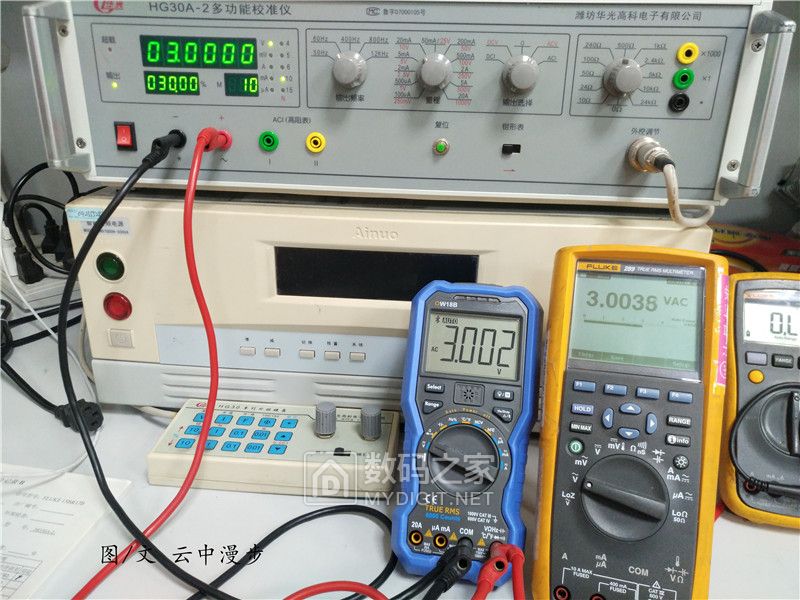

8.交流AC(3V)測試狀態:

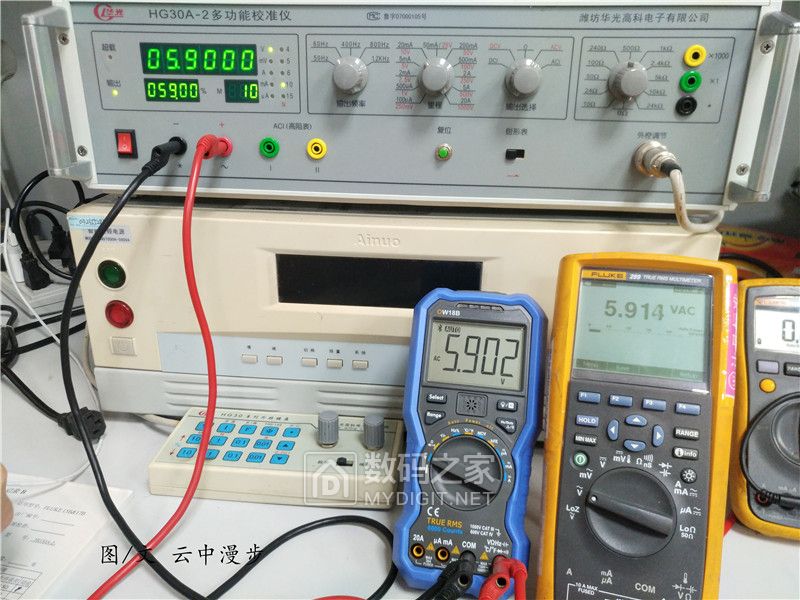

9.交流AC(5.9V)測試狀態:







10.交流AC(30V)測試狀態:







11.交流AC(59V)測試狀態:







12.交流AC(300V)測試狀態:OW18B測試值在300.1V,福祿克289測試值在300.32V。

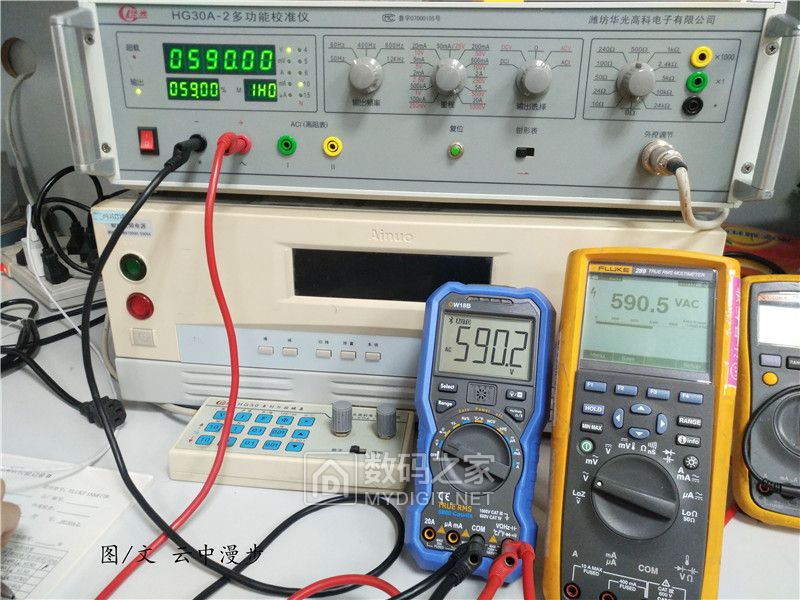

13.交流AC(590V)測試狀態:隨著外界電壓越高，福祿克誤差值增加不少。

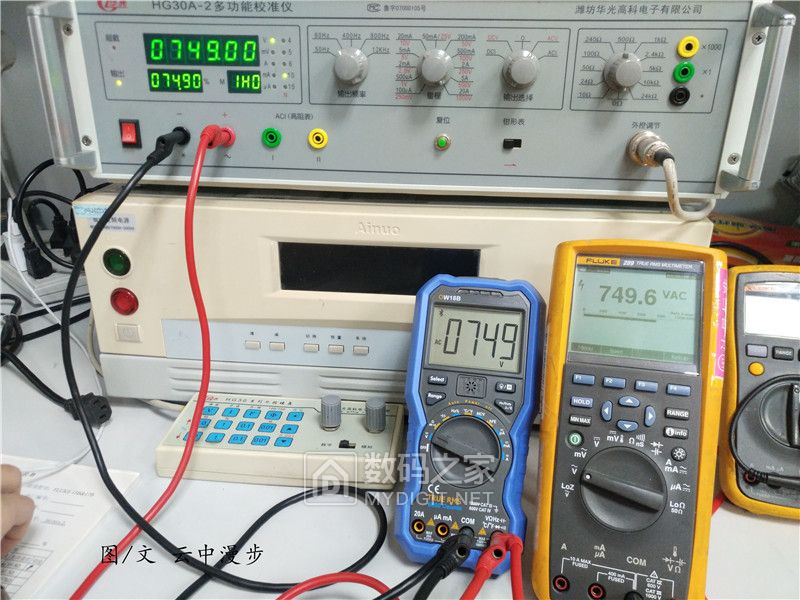

14.交流AC(750V)測試狀態:

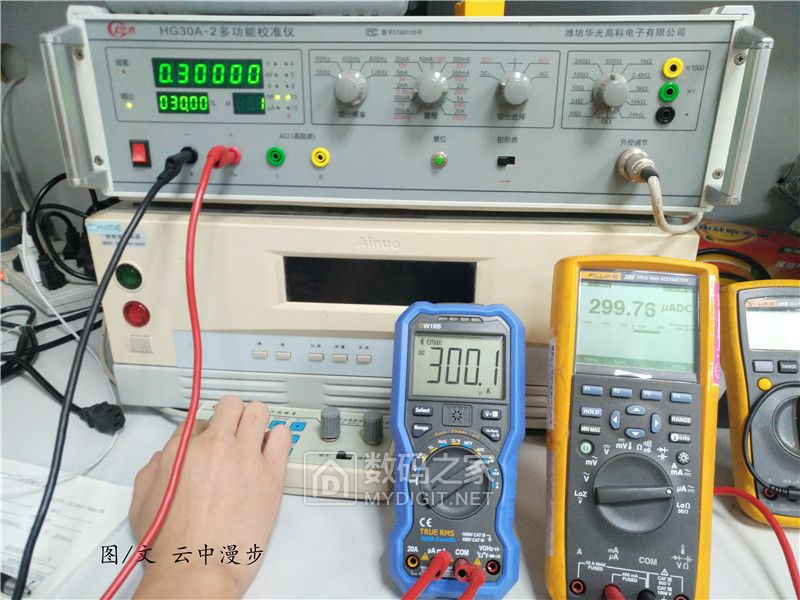

15.直流uA(300uA)測試狀態:

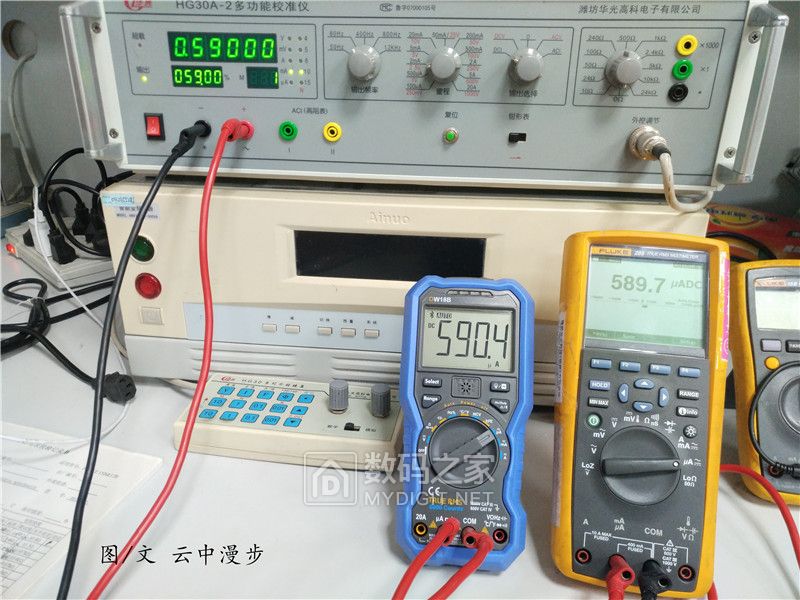

16.直流uA(590uA)測試狀態:

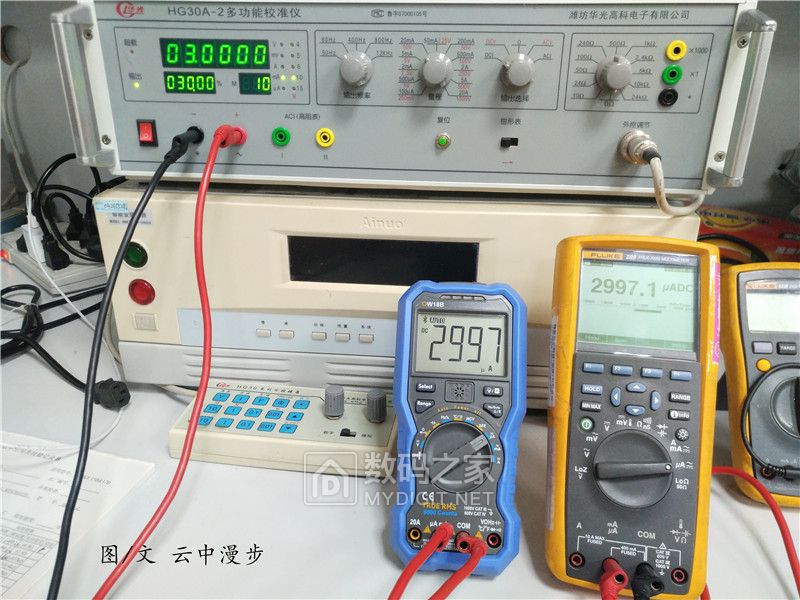

17.直流uA(3000uA)測試狀態:







18.直流uA(5900uA)測試狀態:

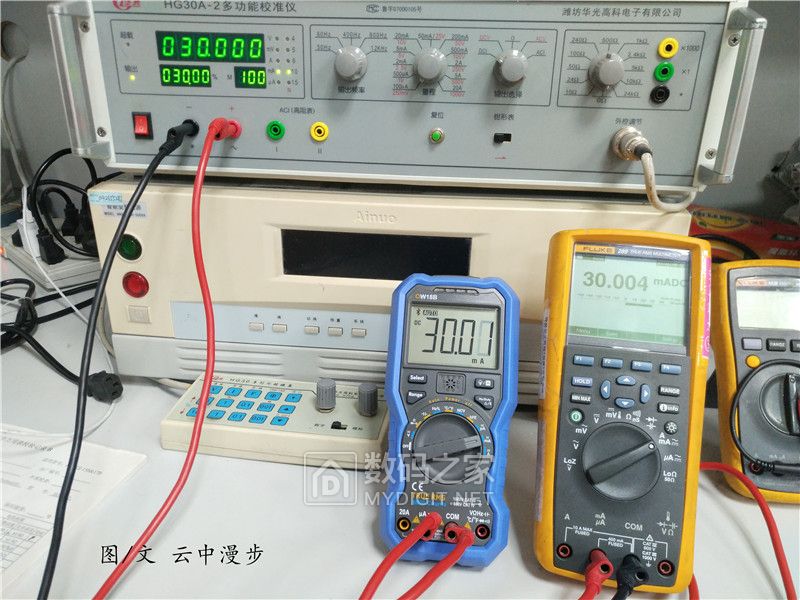

19.直流mA(30mA)測試狀態:







20.直流mA(59mA)測試狀態:






21.直流mA(300mA)測試狀態:

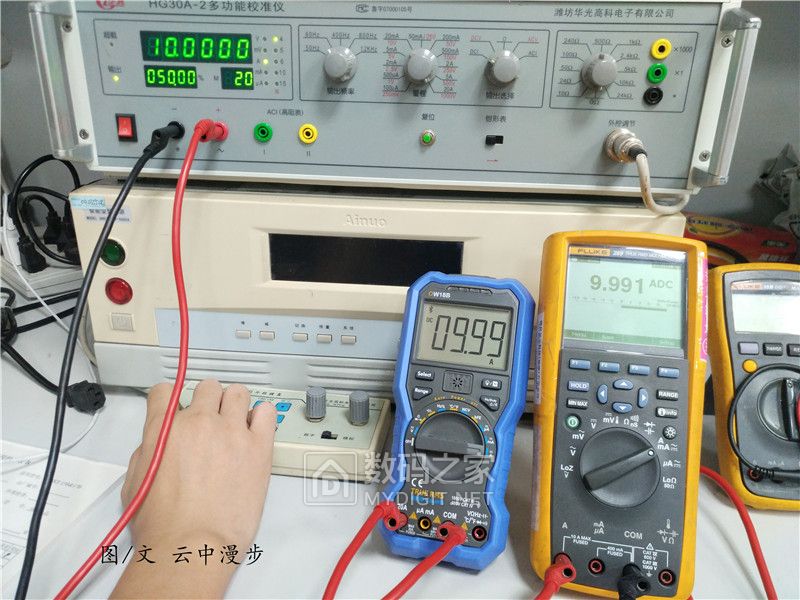

22.直流A(10A)測試狀態:







23.直流A(20A)測試狀態:由于福祿克289最大只能測量10A電流故不參與大電流對比測試。






24.交流uA(300uA)測試狀態:






25.交流uA(590uA)測試狀態:







26.交流uA(3000uA)測試狀態:

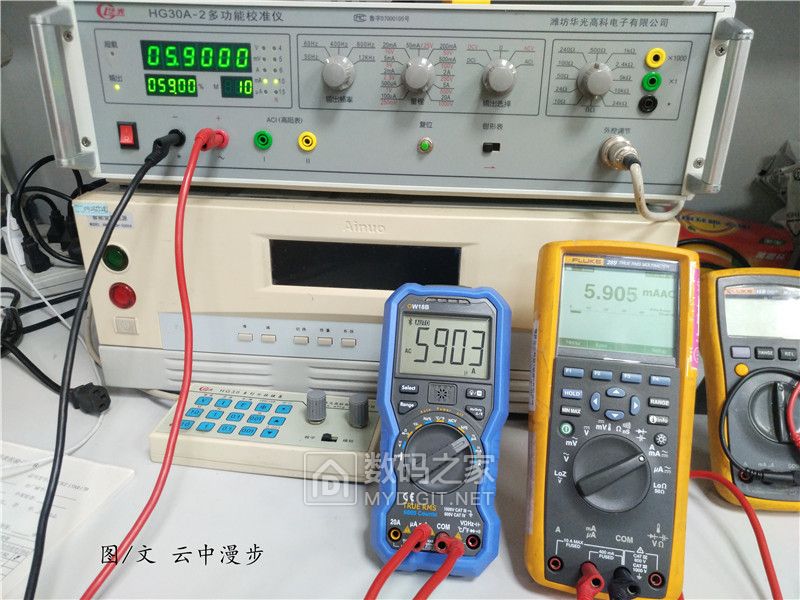

27.交流uA(5900uA)測試狀態:

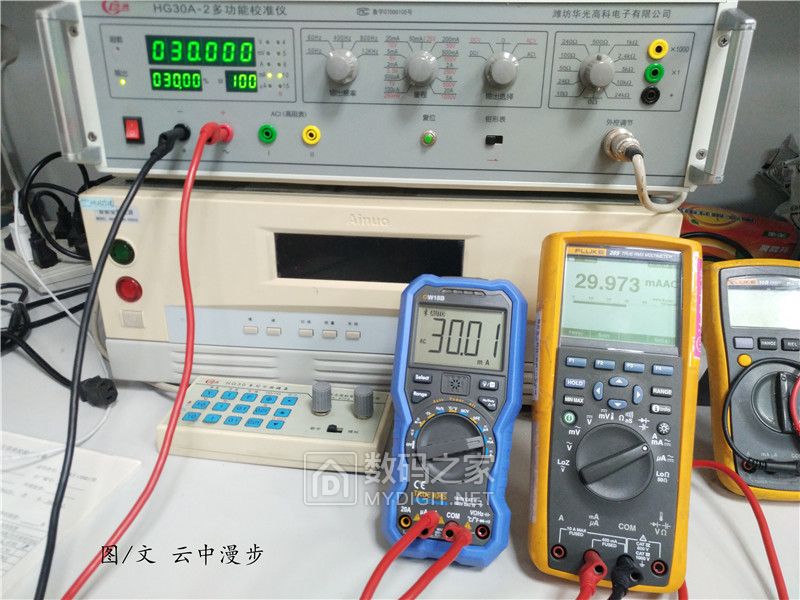

28.交流mA(30mA)測試狀態:

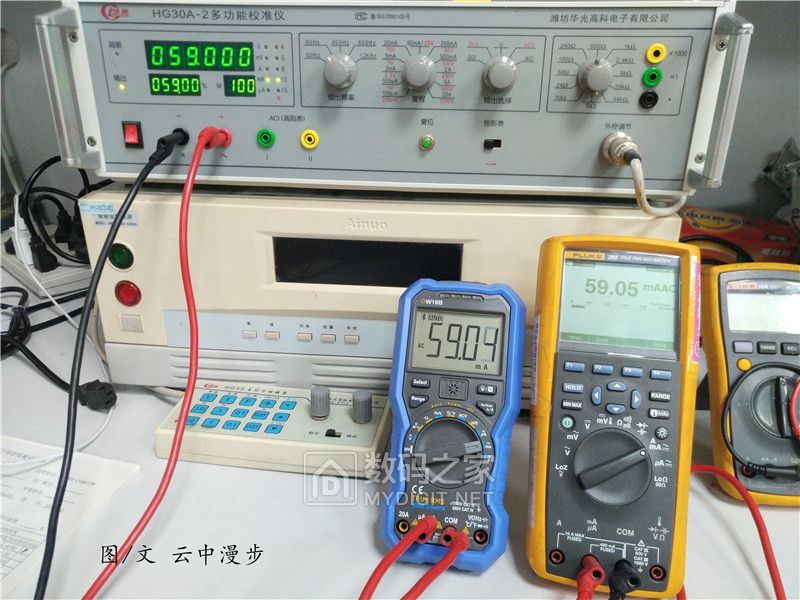

29.交流mA(59mA)測試狀態:







30.交流mA(300mA)測試狀態:

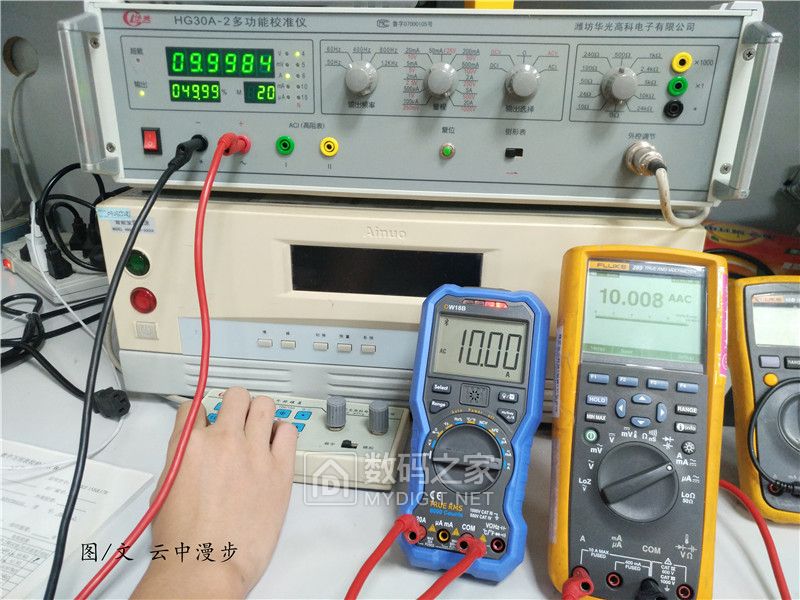

31.交流A(10A)測試狀態:

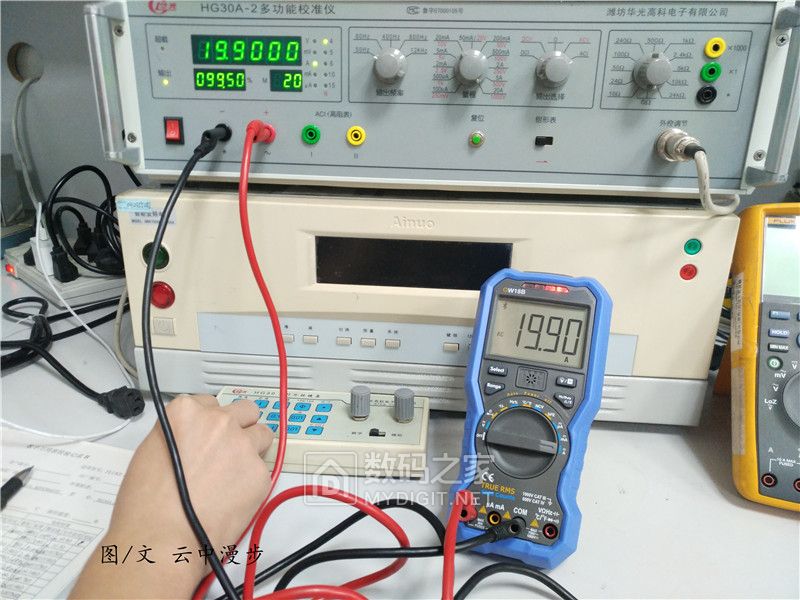

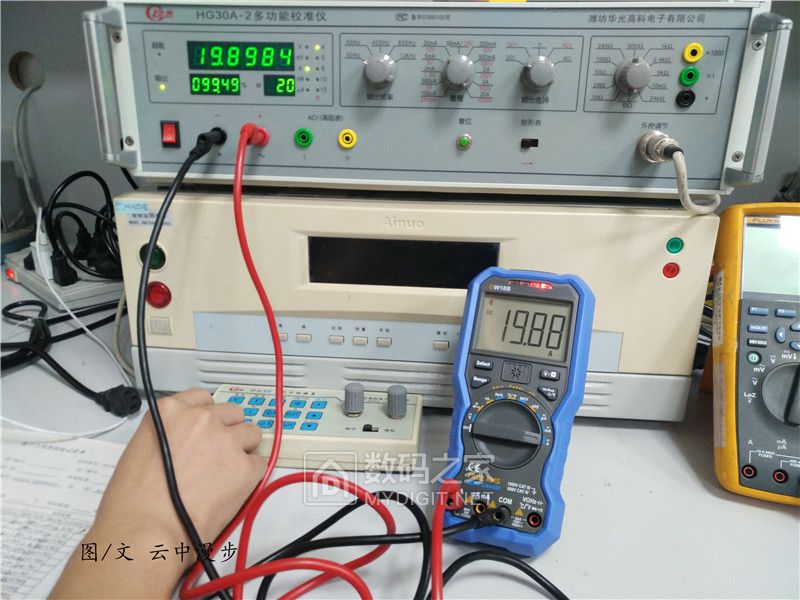

32.交流A(19.9A)測試狀態:需要指出的是OW18B在進行大電流測試過程中，NCV狀態指示燈發出紅燈提醒。提示用戶當前處于大電流測試環節需要引起注意，測試時間不可持續超過10秒以免損傷表內器件。

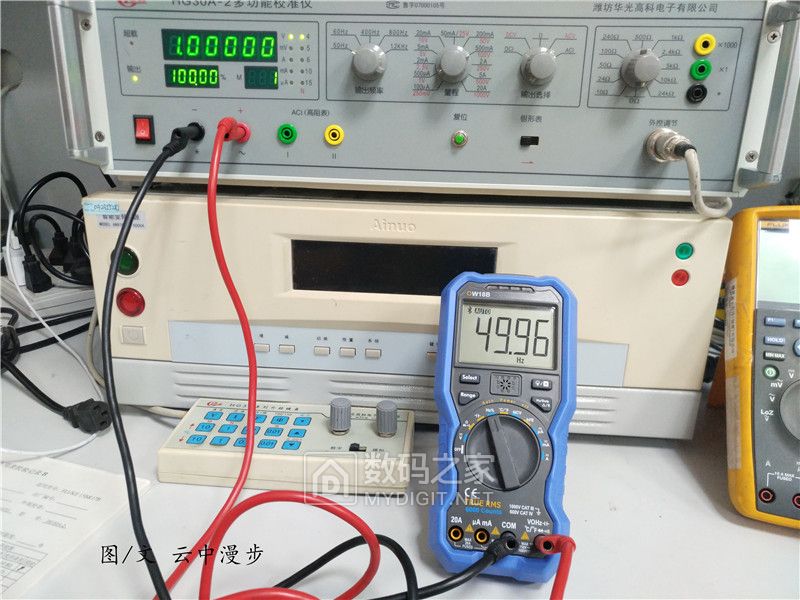

33.頻率50Hz測試：

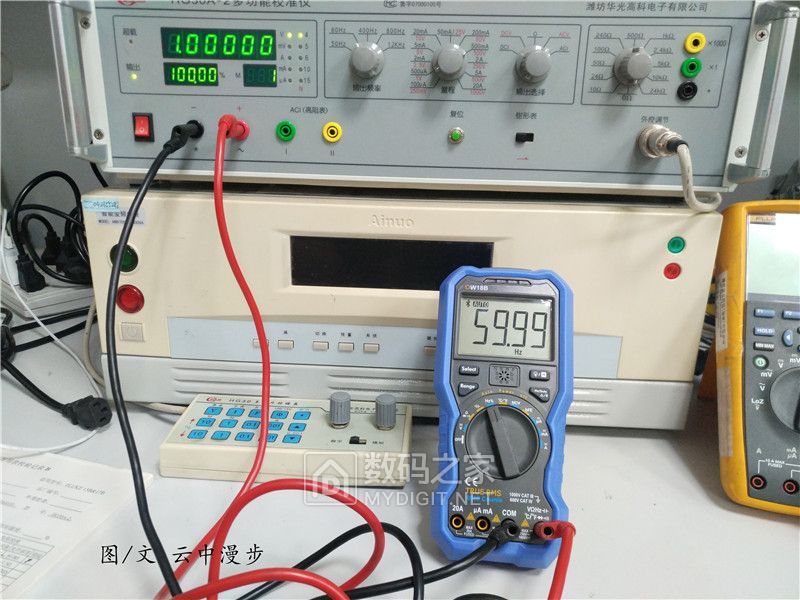

34.頻率60Hz測試：

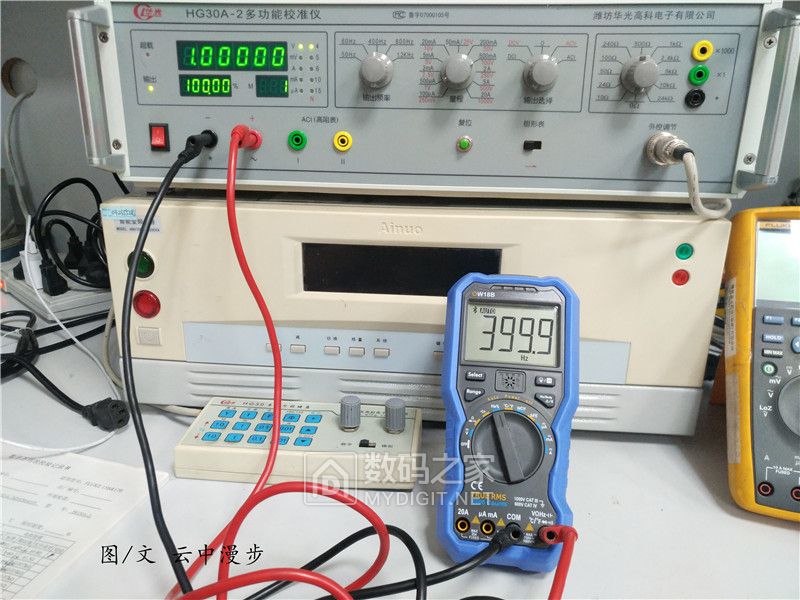

35.頻率400Hz測試：

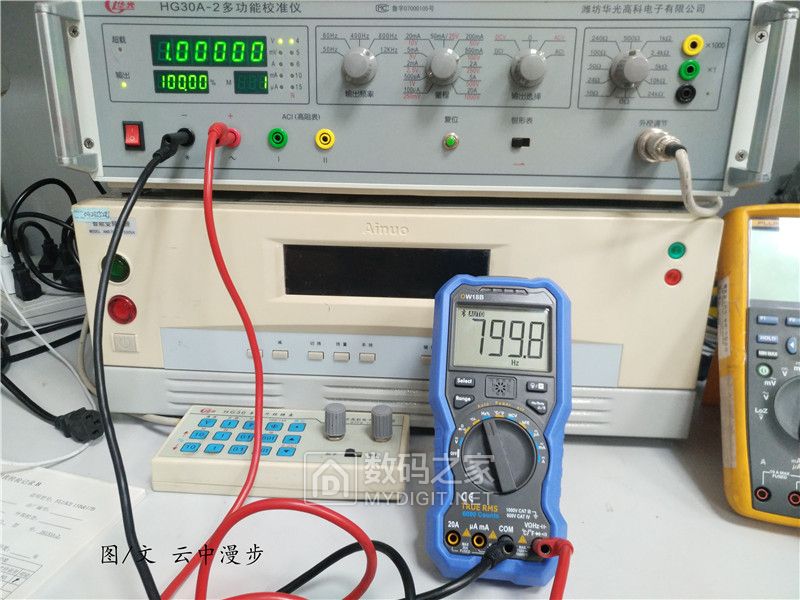

36.頻率800Hz測試：






37.頻率1.2kHz測試：

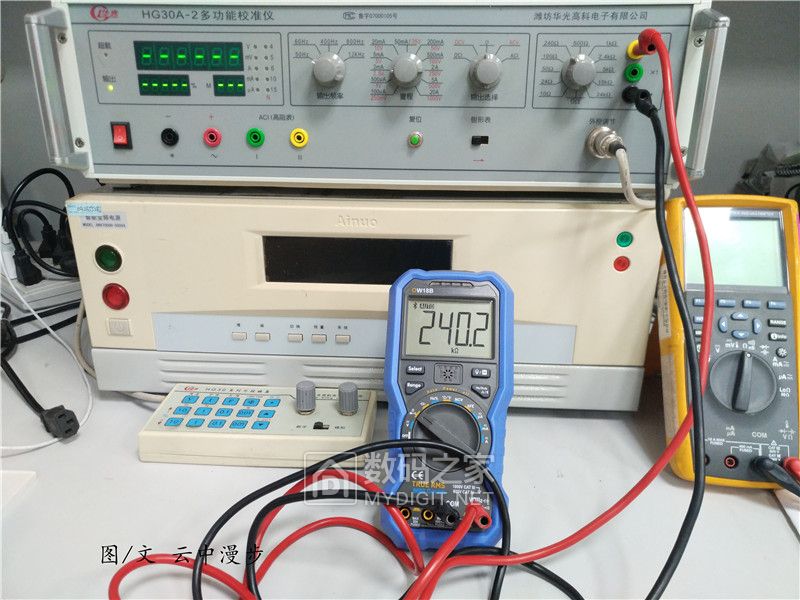

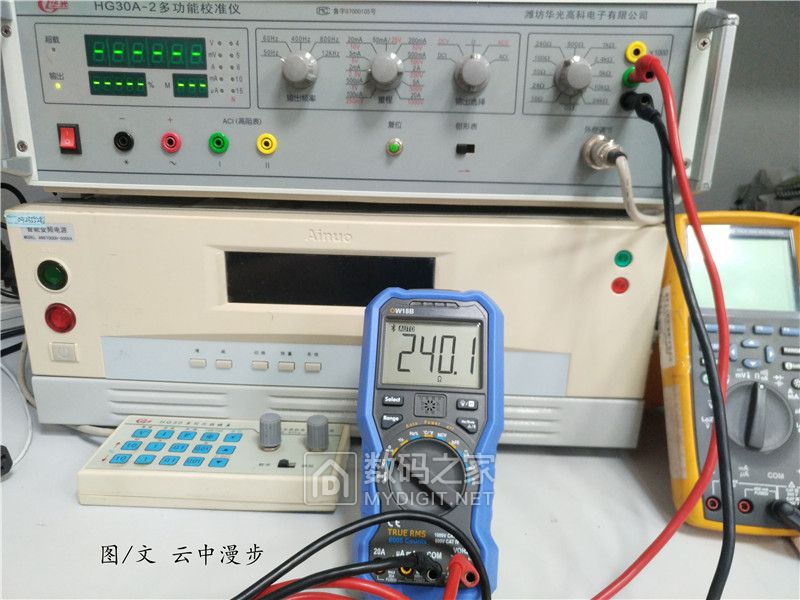

38.電阻240Ω測試：

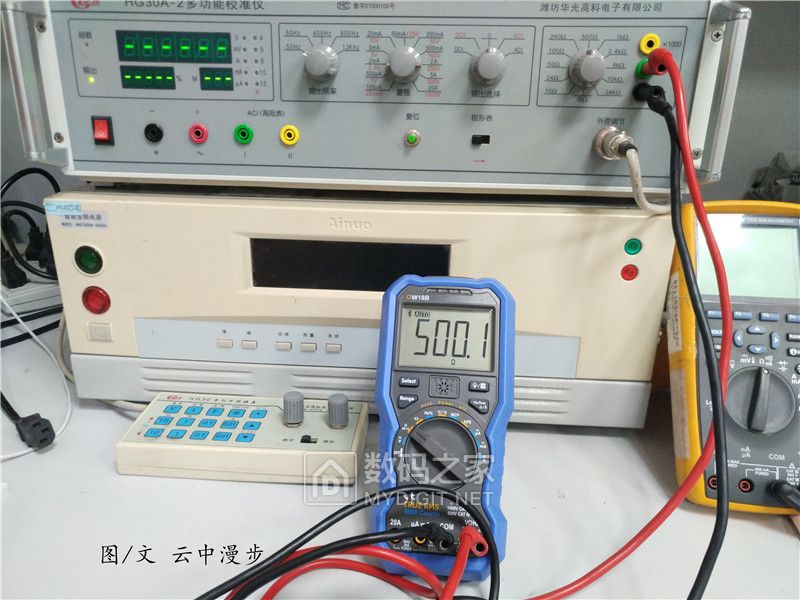

39.電阻500Ω測試：

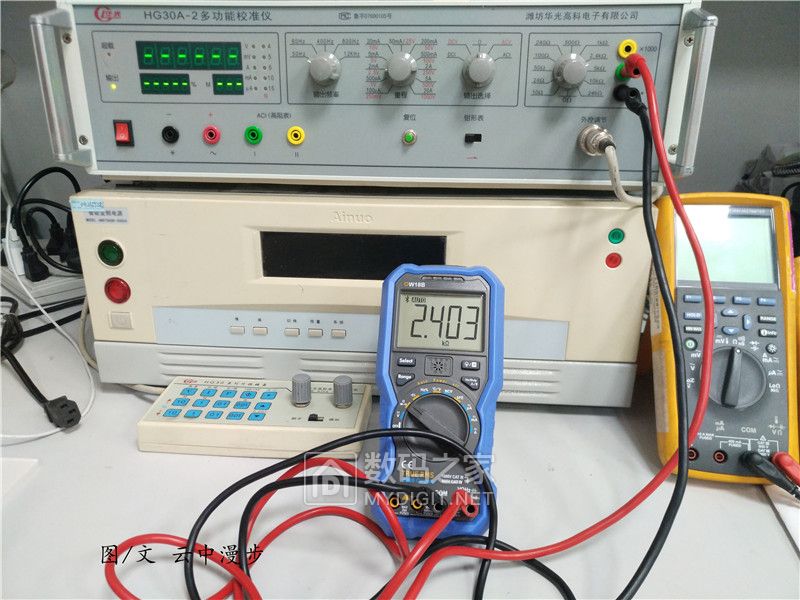

40.電阻2.4KΩ測試：

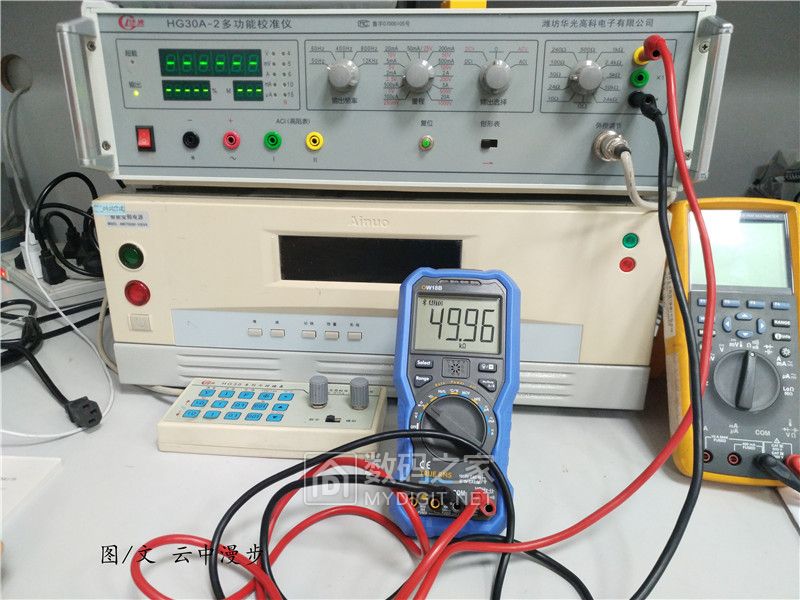

41.電阻5KΩ測試：

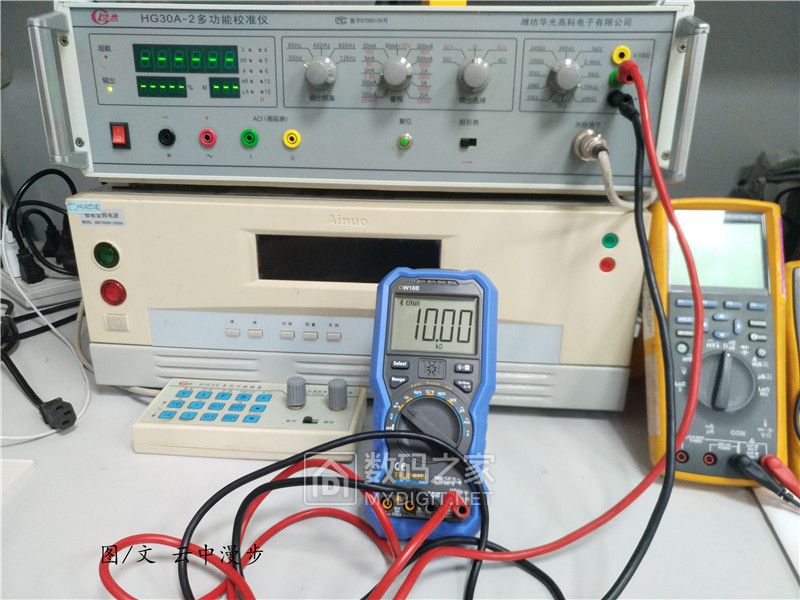

42.電阻10KΩ測試：

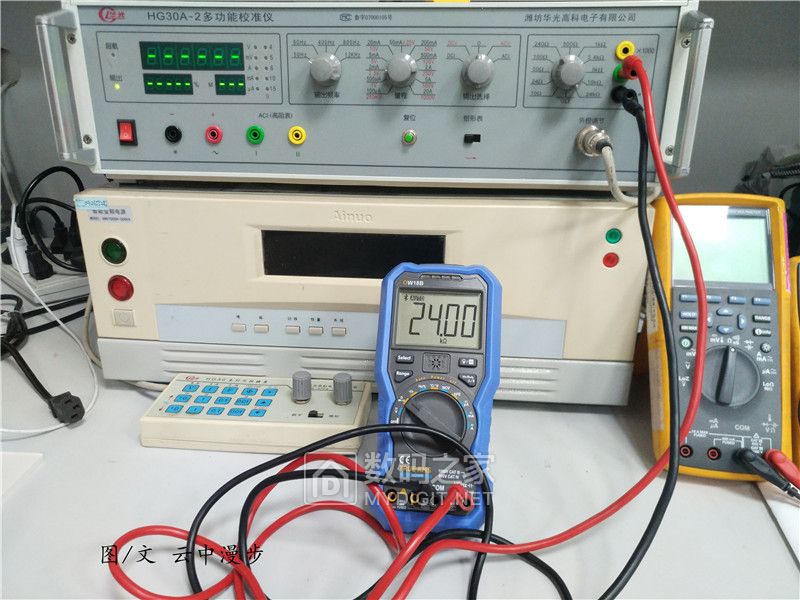

43.電阻24KΩ測試：







44.電阻50KΩ測試：






45.電阻240KΩ測試：






46.電阻500KΩ測試：

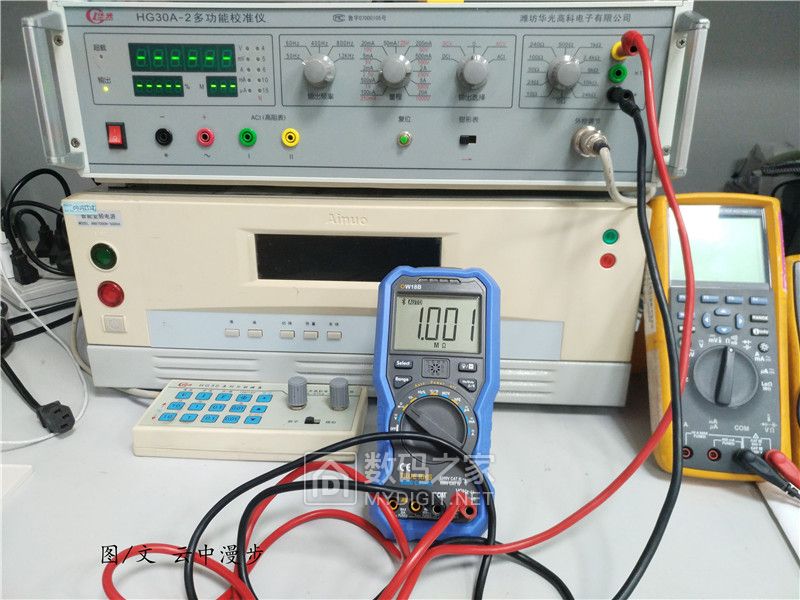

47.電阻1MΩ測試：

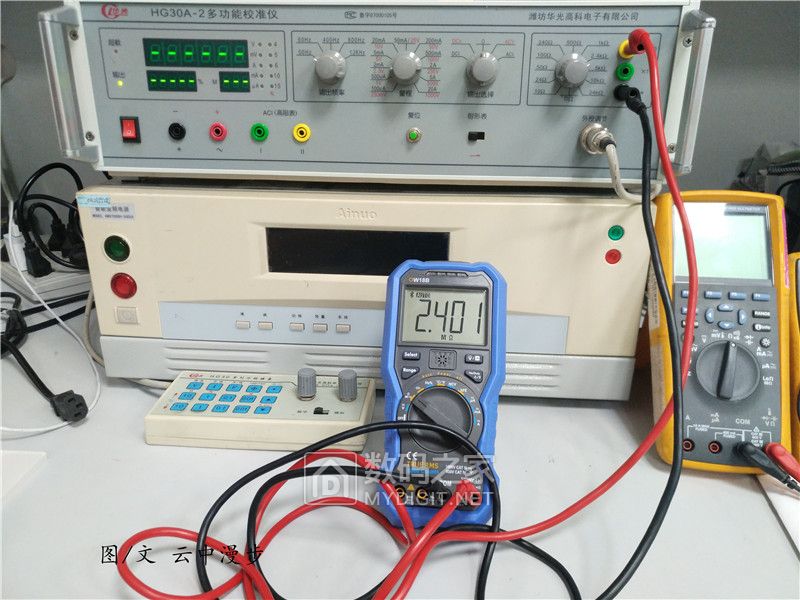

48.電阻2.4MΩ測試：

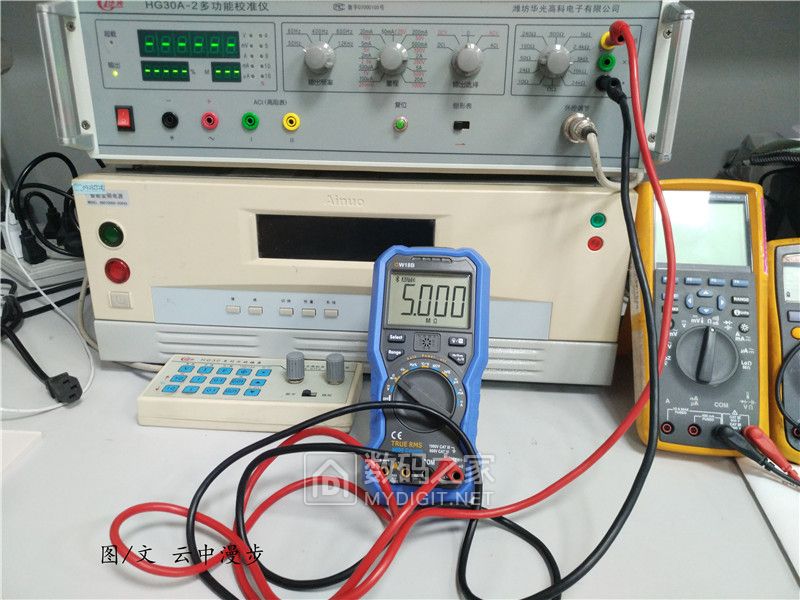

49.電阻5MΩ測試：







50.電阻10MΩ測試：

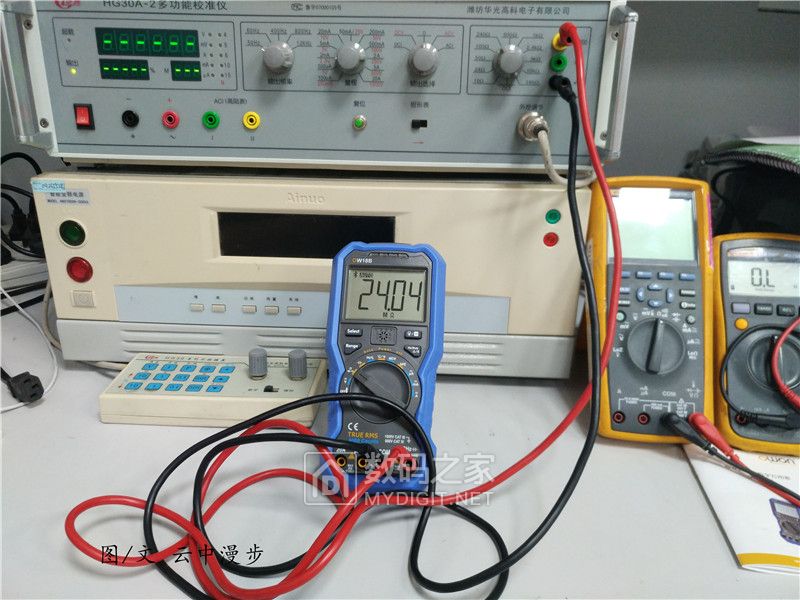

51.電阻24MΩ測試：







通過幾組實物進行對比測試

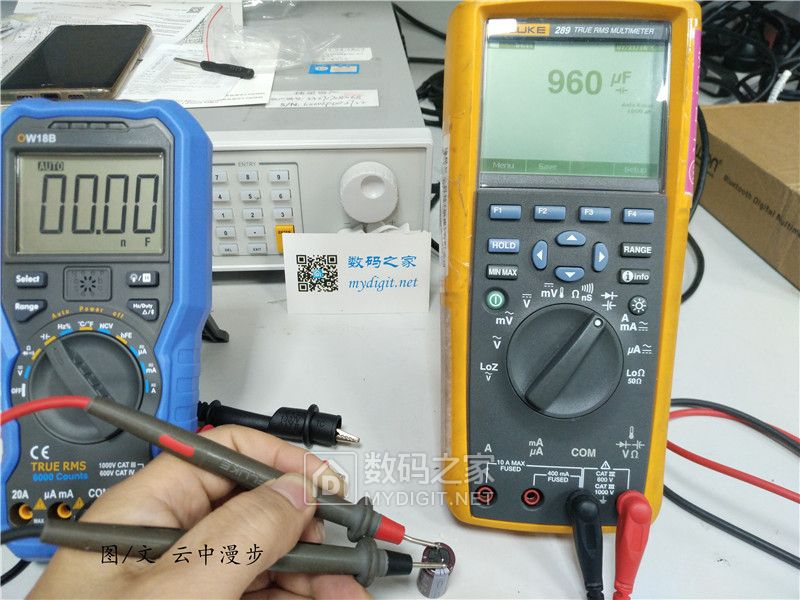

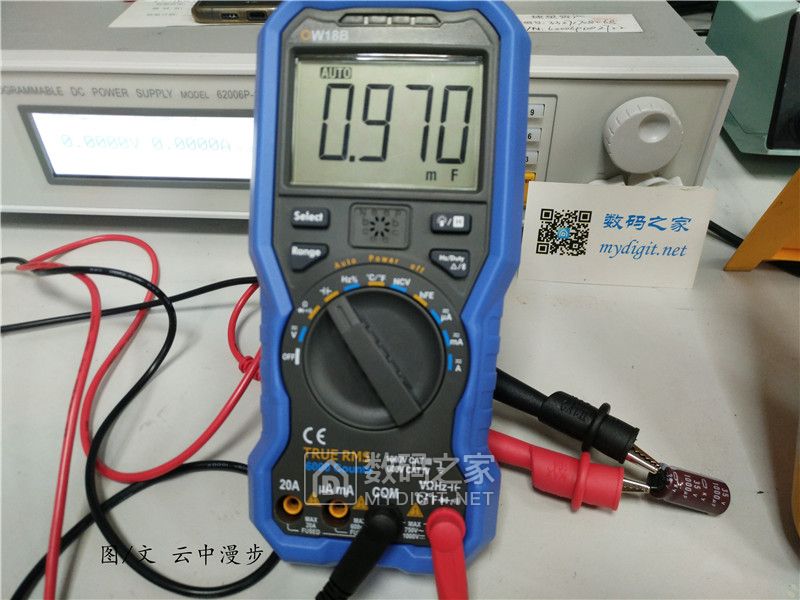

1000uF電解電容

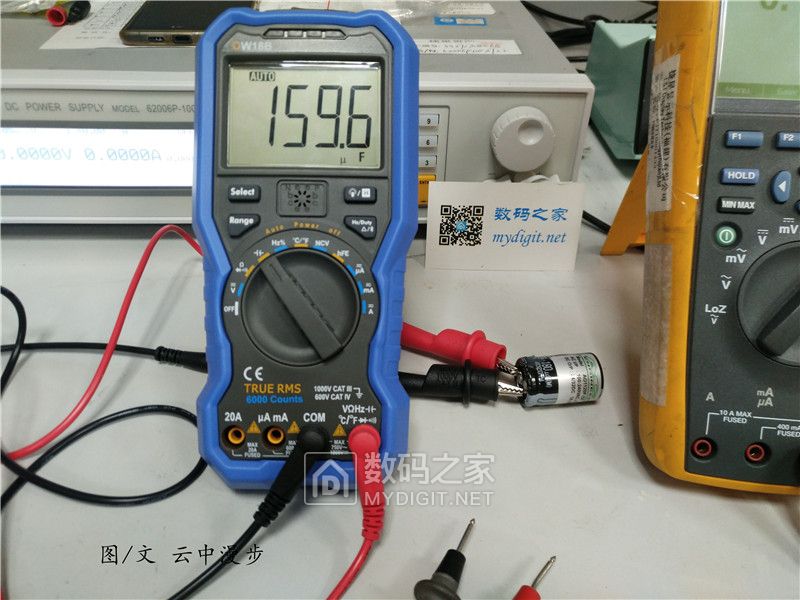

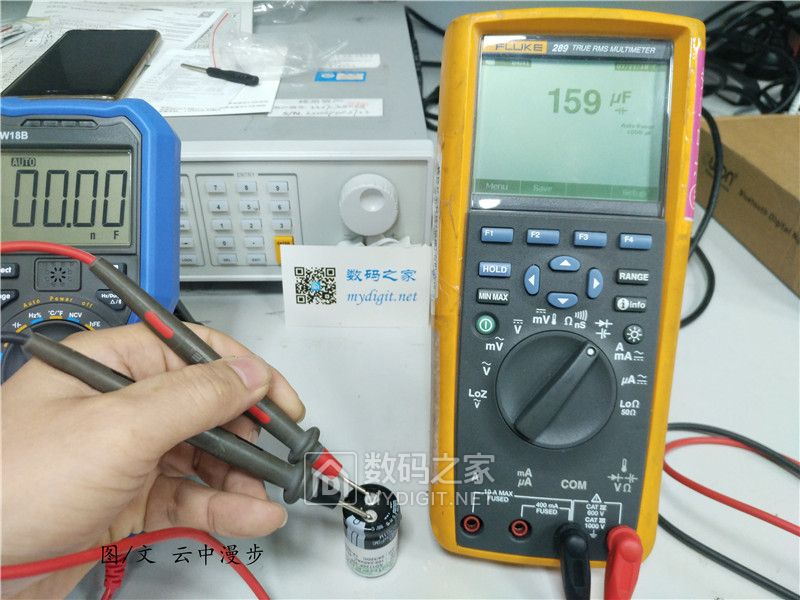

180uF電解電容

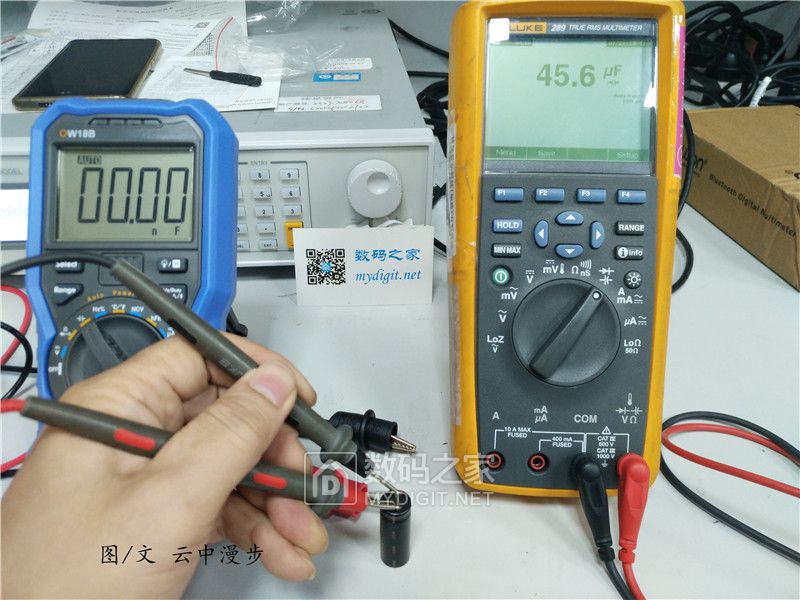

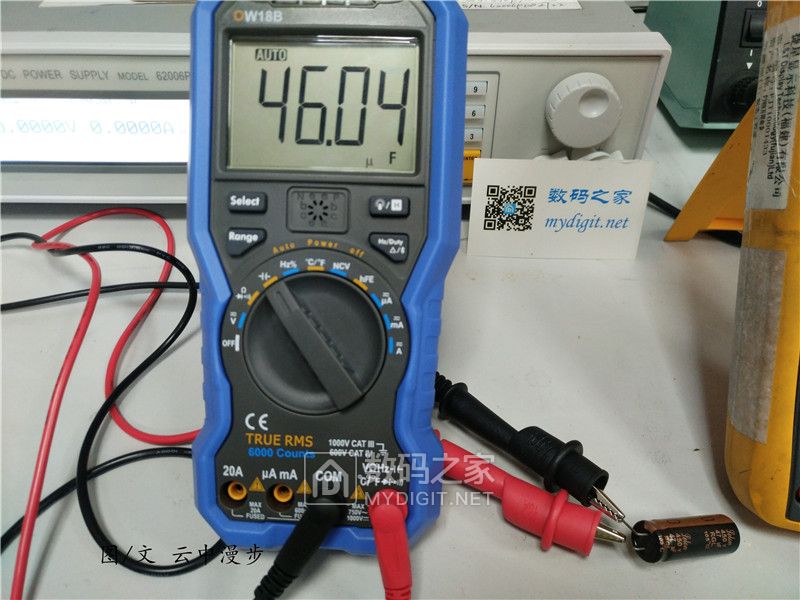

47uF電解電容

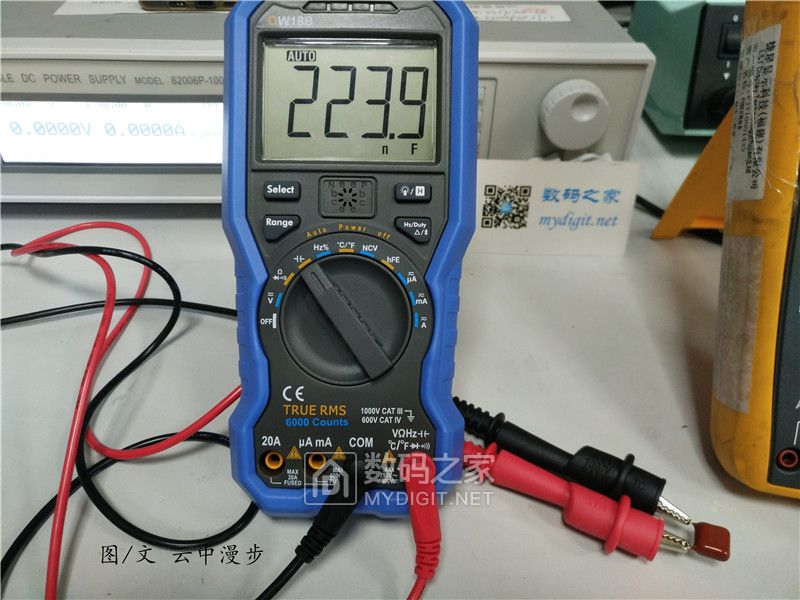

220nF滌綸電容

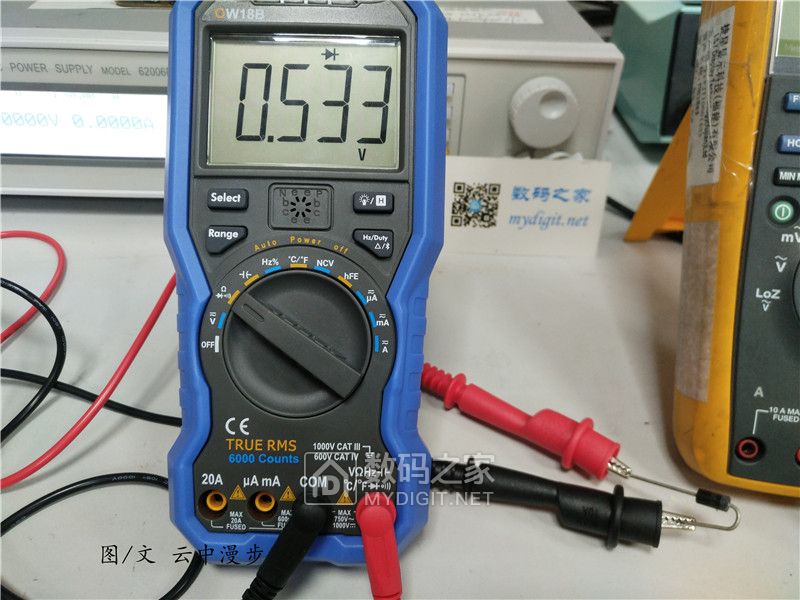

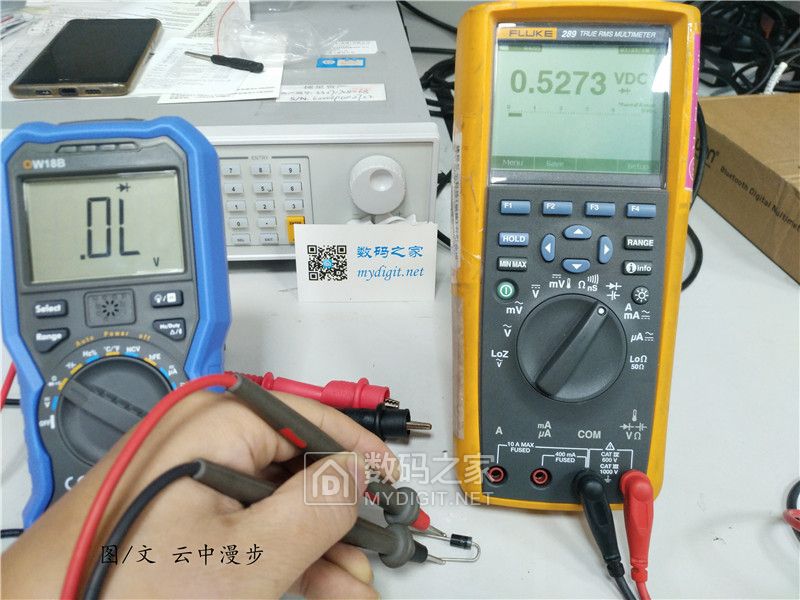

整流二極管測試

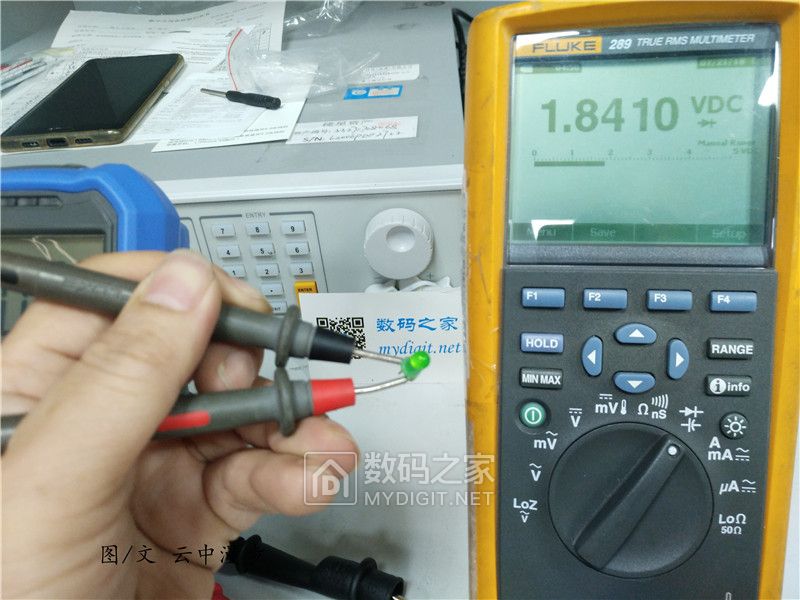

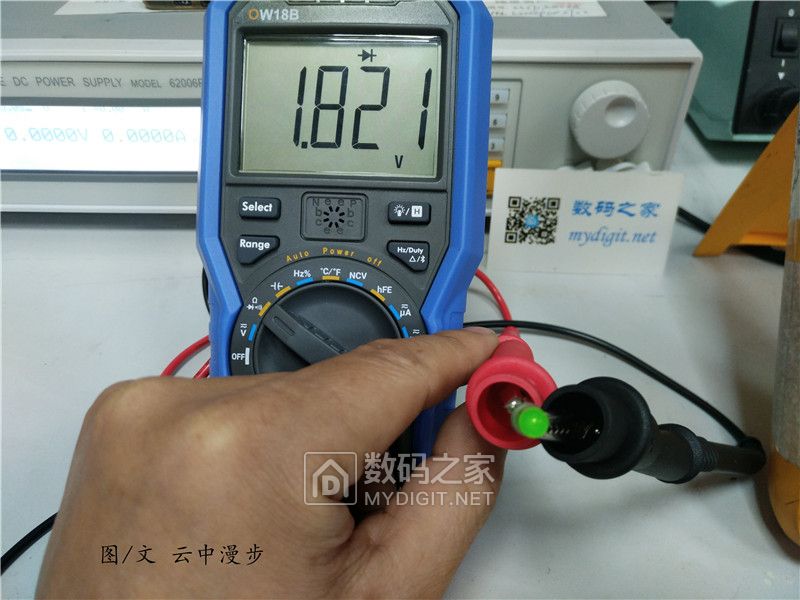

發光二極管測試

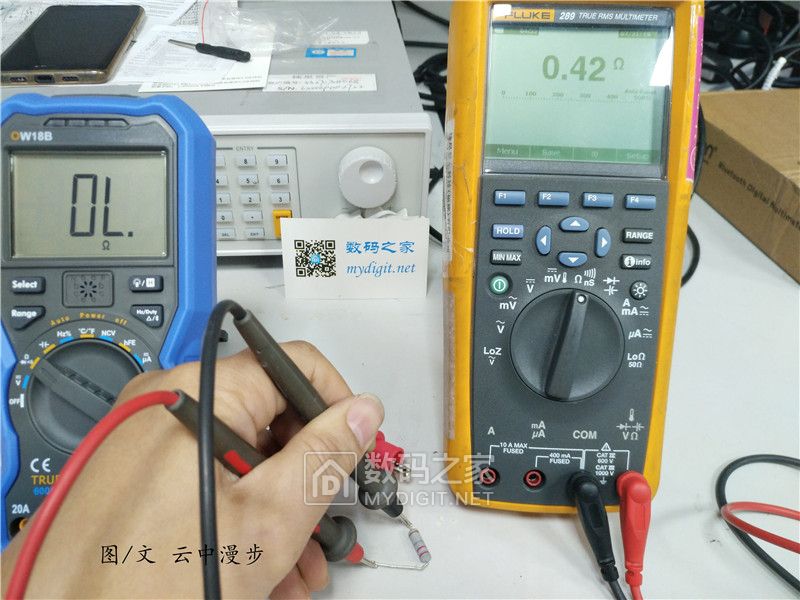

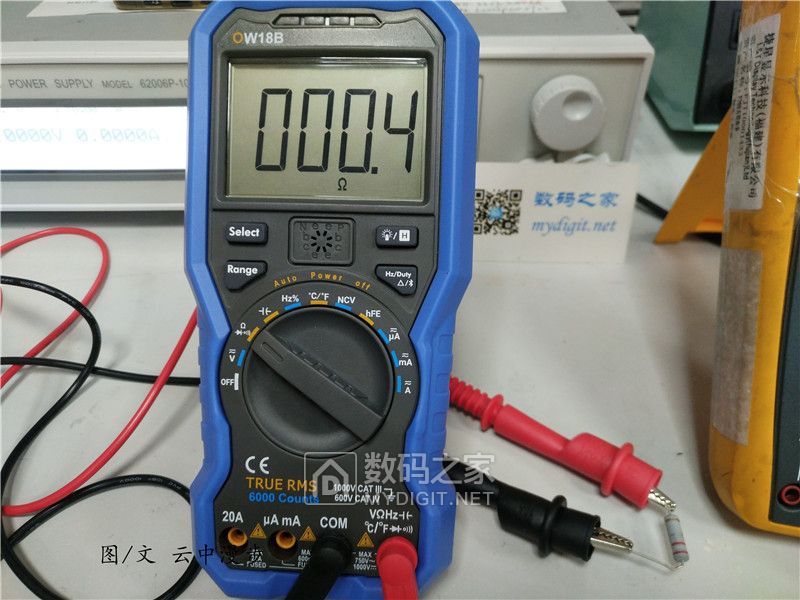

0.22Ω精密電阻測試

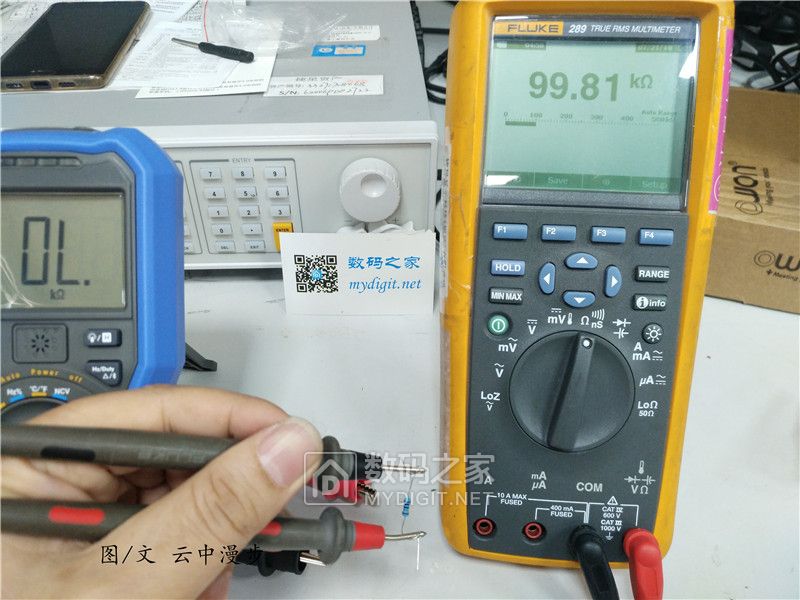

100KΩ電阻測試

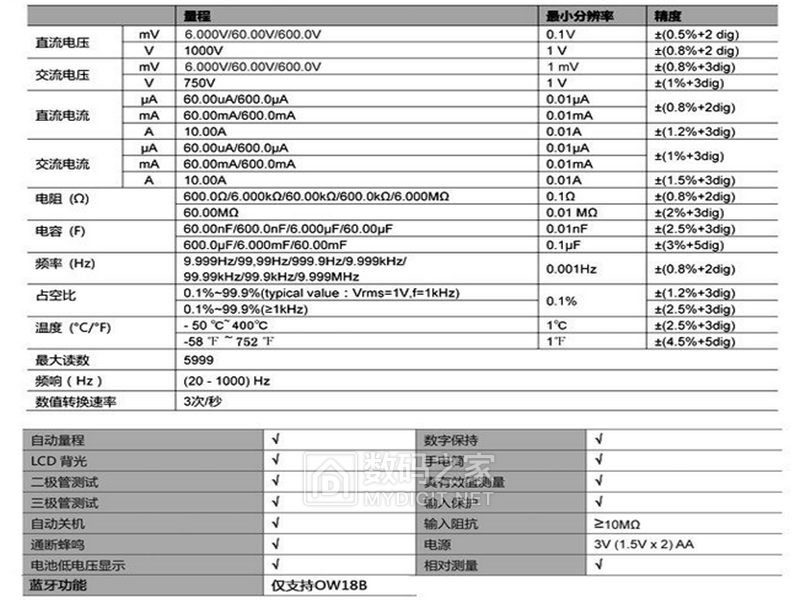

附上這款OW18B產品的技術規格參數僅供參考。

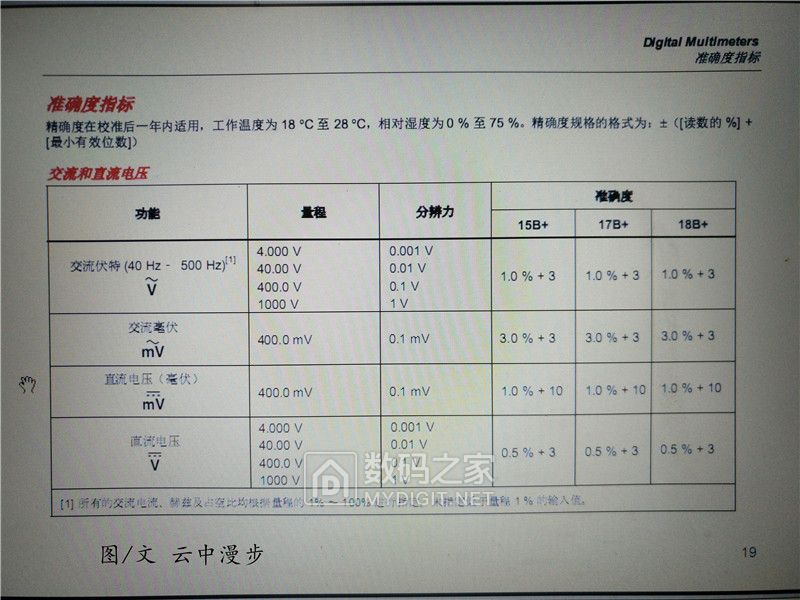

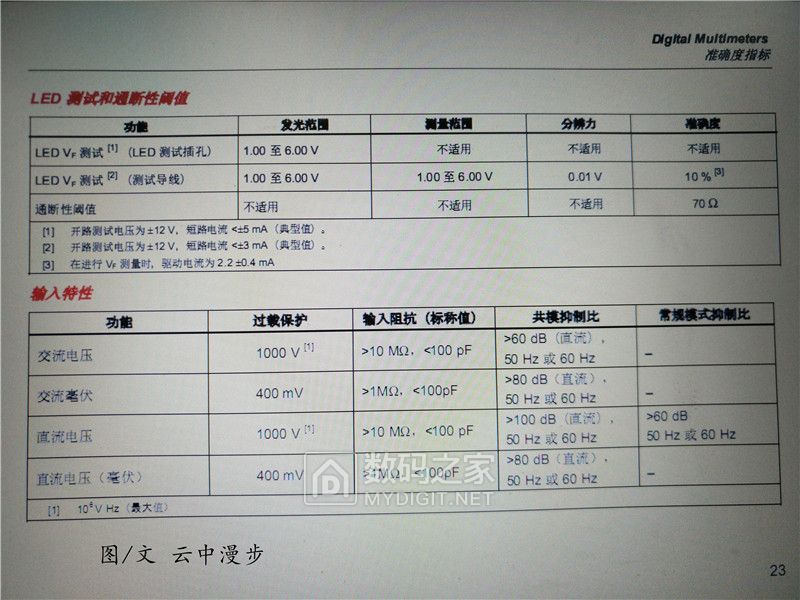

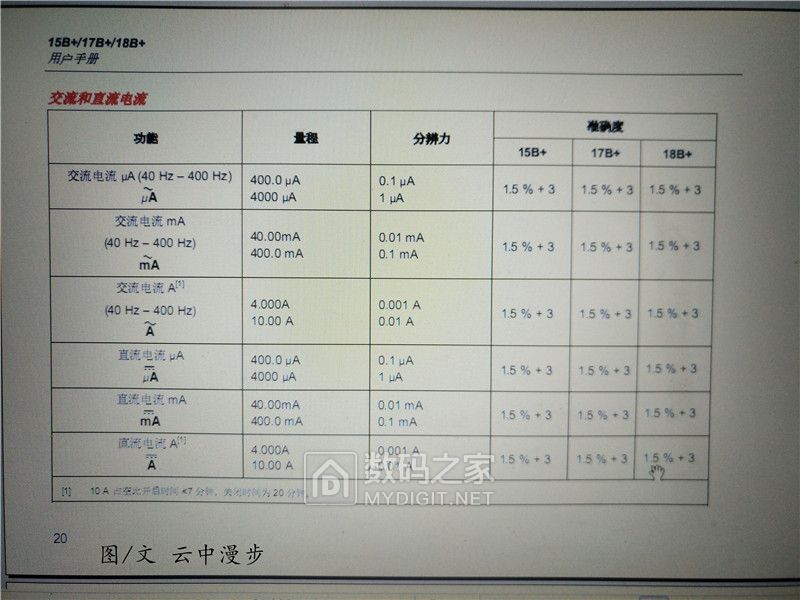

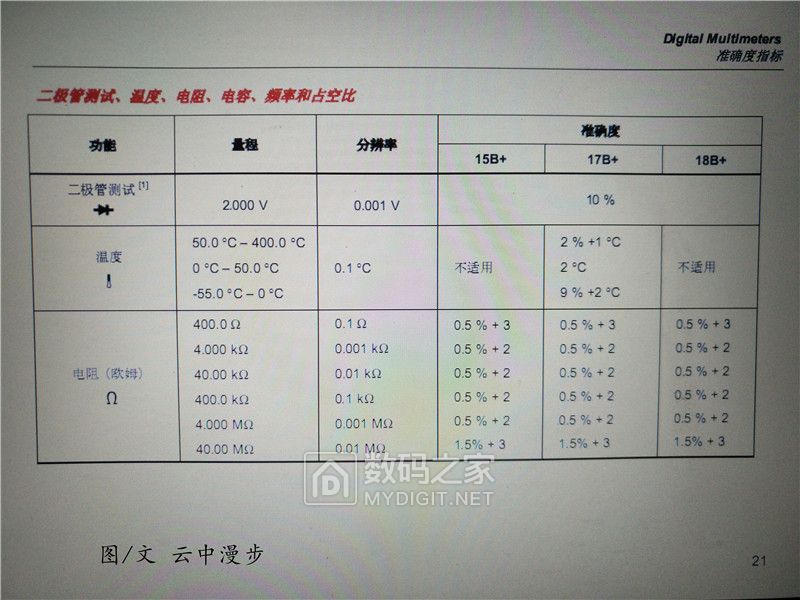

跟福祿克部分機型15B+/17B+/18B+在精度上做個對比說明。可以看出OW18B在測量電壓，電流略勝一籌，要求精度更加苛刻更加精準。





















總結：

通過上述的測量校準數據可以看出OW18B除了在制作工藝上獨樹一幟，功能眾多。尤其在測試精準度方面毫不含糊，跟高端品牌福祿克萬用表對比起來不相上下，有目共睹。有了這款OW18B藍牙萬用表后，家里的其他品牌就可以收起吃灰嘍！喜歡的燒友可以自己買一塊玩玩
