本文首先介紹了熱電偶主要特點，其次闡述了萬用表檢測熱電偶好壞的方法，最后介紹了熱電偶的常見故障及處理辦法，具體的跟隨小編一起來了解一下。
熱電偶簡介

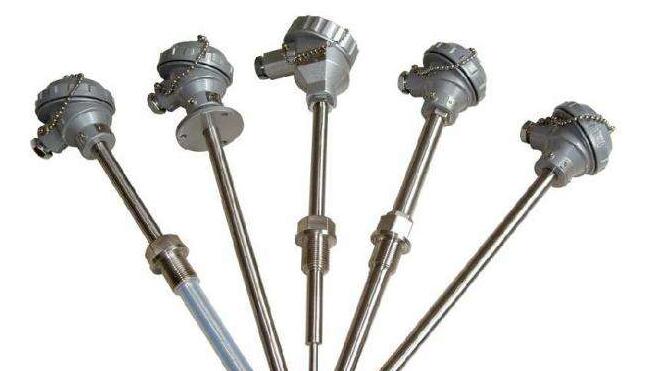

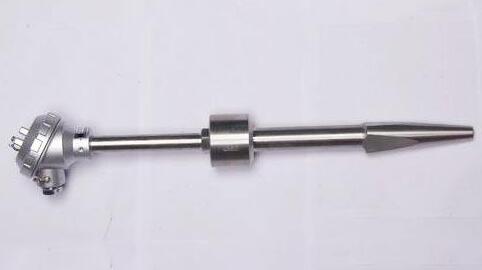

熱電偶（thermocouple）是溫度測量?jī)x表中常用的測溫元件，它直接測量溫度，并把溫度信號轉換成熱電動勢信號，通過電氣儀表（二次儀表）轉換成被測介質的溫度。各種熱電偶的外形常因需要而極不相同，但是它們的基本結構卻大致相同，通常由熱電極、絕緣套保護管和接線盒等主要部分組成，通常和顯示儀表、記錄儀表及電子調節器配套使用。
熱電偶主要特點
1、裝配簡單，更換方便；
2、壓簧式感溫元件，抗震性能好；
3、測量精度高；
4、測量范圍大（－200℃～1300℃，特殊情況下－270℃～2800℃）；
5、熱響應時間快；
6、機械強度高，耐壓性能好；
7、耐高溫可達2800度；
8、使用壽命長。
萬用表檢測熱電偶好壞的方法
1、在用萬用表檢測前，我們先通過肉眼觀察，保護管是否腐蝕穿透，是否漏水等。然后在擴用萬用表測量通斷，裝配式熱電偶電阻一般不大于2歐姆，網線式電阻一般不大于50歐姆。一般大于1K就可以確定是壞了。
2、用萬用表測量電阻值，電阻超過100K就是壞的。 。
3、用萬用表歐姆測量法來測熱電偶，調好電阻量，接通兩端，用打火機稍微燙下，如果萬用表指針明顯變大或變小這說明該是好的，指針不動說明已經壞了。可以用萬用表毫伏檔測量?jī)啥穗妷海鐭o電壓則壞。
熱電偶的常見故障及處理辦法
一、熱電偶無熱電勢
熱電偶無熱電勢通俗的講就是熱電偶斷線，主要表現為儀表顯示最大值或保留在原地不動，此時應檢查熱電偶內部偶絲是否短路。熱電偶偶絲斷路可能是由于電極受到機械碰傷或熱電偶長期在高溫下變質所致。
處理方法：
1、如果熱電偶絲損失或斷裂，可減去焊點重新進行焊接，經檢定合格后安裝使用（重新焊接制作的熱電偶長度會變短，注意插入長度變化！）。
2、如果碰傷嚴重或偶絲變質，應及時更換新熱電偶使用，原熱電偶報廢處理。
二、熱電偶熱電勢變化
熱電偶熱電勢變化主要表現在熱電偶輸出信號與實際值不符。此時應檢查熱電偶插入長度是否滿足現場測溫要求（過長或過短）；安裝位置和安裝方法是否妥當；熱電偶保護管表面是否積垢；熱電偶內部是否潮濕漏電；熱電偶電極是否有縮徑現象；熱電偶測量端焊點是否呈球狀、表面是否光滑、有無氣泡氣孔或夾渣；熱電偶偶絲是否變色變質。
處理方法：
1、取出熱電偶偶絲，講保護管和偶絲分別烘干（切勿用火烤）。
2、用游標卡尺檢查熱電偶幾何尺寸，不符合要求的給予更換。
3、熱電偶焊點不是球狀、表面凹凸不平、有無氣泡氣孔或夾渣的，剪去焊點重新焊接，經檢定合格后使用。
4、熱電偶變質變色，則更換新熱電偶使用。
5、改變熱電偶插入長度或安裝位置至最佳測量要求，牢固安裝。
三、熱電偶輸入儀表顯示值不穩定
在顯示儀表經檢驗無故障情況下，儀表顯示值漂浮不定，此時應檢查熱電偶接線柱與熱電偶絲是否良好接觸；熱電偶是否安裝牢固；熱電偶有無擺動現象；熱電偶接頭處是否有導電液體、潮濕粉塵及金屬雜質；電極是否接地、短路或斷路；與儀表連接是否牢固；熱電偶偶絲是否似斷非斷、焊接不良。
1、清理熱電偶接線盒，烘干后牢固安裝。
2、重新焊接熱電偶，檢定合格后使用。
3、用萬用表測量熱電偶偶絲電阻值，不合格重新更換。
4、找出熱電偶補償導線接地、短路、斷路處，加以修理或更換新補償導線。
另外，因?yàn)楣ぷ鞔笠庠斐傻娜藶楣收希鐭犭娕挤侄忍?hào)與儀表不相符、熱電偶補償導線與熱電偶種類不符、熱電偶補償導線與熱電偶極性反接、熱電偶插入長度不當?shù)龋憩F(xiàn)為熱電偶輸出比實際值偏大或偏小，導致儀表顯示值偏高或偏低。此類故障的處理方法相對簡單，只要加強儀表安裝人員責任心，詳細閱讀理解說明書內容，按照熱電偶安裝規范和儀表要求正確按照即可。
