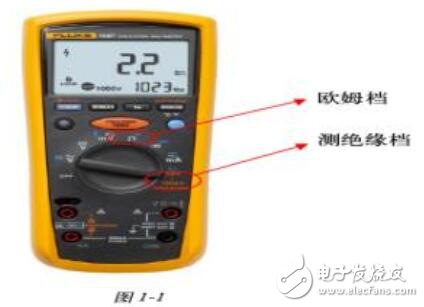

交流傳動系統調試時，必須使用絕緣萬用表對變頻器和電動機的主回路和控制回路分別進行絕緣測試，從而保證系統的安全運行。福祿克Fluke1587絕緣萬用表（圖1-1）不僅對主回路進行快速*測量，而且還能提供‘電阻檔’功能對控制回路進行絕緣測試。

　　1、 使用福祿克Fluke1587絕緣萬用表進行變頻器主回路（以VACONNXP產品為例）絕緣測量應遵循下列步驟：

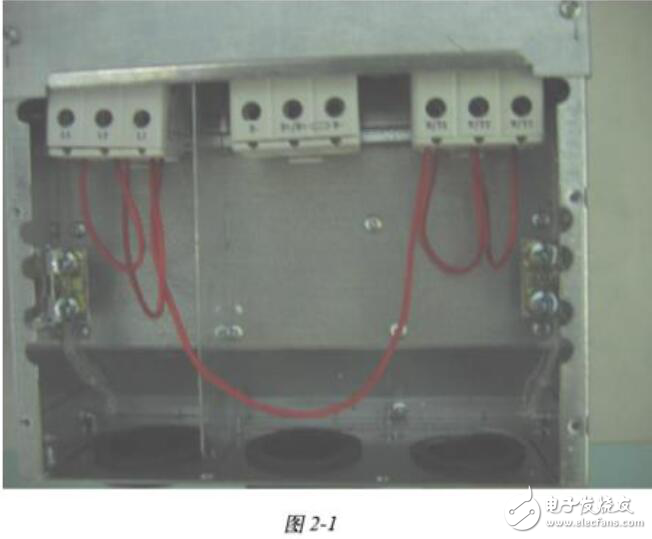

　?。?）斷開變頻器所有與外界的接線，確保被測電路未連接任何電源。然后將輸入端L1，L2，L3和輸出端U，V，W短接在一起，如圖2-1。

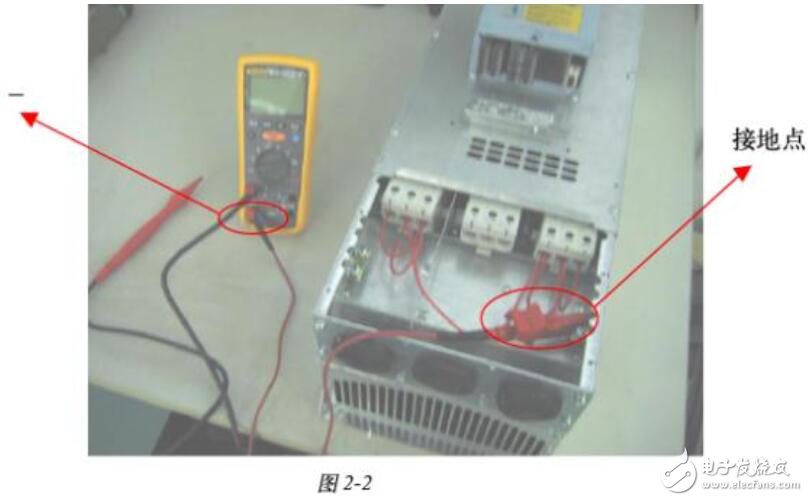

　　（2）將福祿克絕緣萬用表的測試探頭插入‘+，輸入端子，然后將’另一端接到‘接地點’如圖2-2。

　?。?）將探頭與待測電路連接，絕緣萬用表會自動檢測電路是否通電。如果電路中的電壓超過30Vacordcjlj試被自動禁止。

　?。?）選擇福祿克Fluke1587絕緣萬用表上的‘Insulationtest’測試功能。

　?。?）通過‘Range’按鈕選擇合適的測試電壓（500Vdc）。

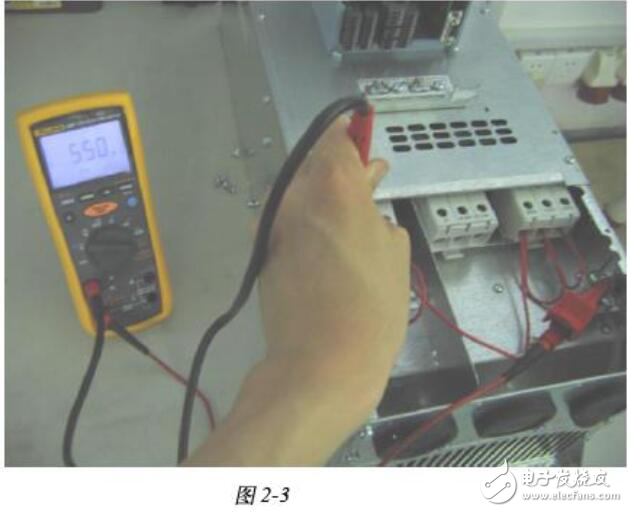

　　（6）按住‘Insulationtest’測試鍵，讀出絕緣萬用表上所顯示的阻抗值。讀數達到穩定可能需要幾秒鐘。阻抗值越髙越好，此時讀數為550兆歐，可以判斷該絕緣良好。如圖2-3。

　　（7）繼續將絕緣萬用表的探頭留在測試點上，然后釋放‘Insulationtest’按鈕。被測電路即開始通過儀表放電，直至結束。

　　2、變頻器控制回路（以VACONNXP產品為例）絕緣測量時應該注意的是必須用福祿克Fluke1587絕緣萬用表帶的‘電阻檔’進行連續性測試，一般測試值》=1兆歐，表示絕緣良好。

　　3、使用絕緣萬用表進行電動機絕緣測試時，應相對于接地線，分別測試U，V，W三相繞組線，一般測量值》=5兆歐，表示絕緣良好。
