評估直流電源質量的參數有很多，其中紋波當屬最重要的參數，一般測紋波的方法有示波器和萬用表（頻響100KHZ以上的真有效值表），兩種方法各有優缺點，示波器主要是能看紋波波形、直觀、頻響高、對交流成分測量比較準確，但是操作比較麻煩，測直流電壓時通道要用直流耦合，測量精度也相對較低，測量紋波時通道耦合要用交流。
萬用表操作相對方便，測量直流電壓精度較高，但是測量數據不夠全面，對萬用表要求較高（頻響100KHZ以上真有效值），用雙顯示萬用表測量時，建議交流和直流分兩次測量（盡管稍微有點麻煩），盡量不要用雙顯模式，我發現幾乎所有的手持萬用表包括絕大多數臺式萬用表，在交、直流雙顯模式速度都很慢，而且所有手持萬用表交流和直流都使用相同的量程，例如用187雙顯測100V直流的紋波，直流肯定在500V量程，那不管紋波是多少，交流同時也在500V量程，所以造成交流的分辨率太低，測不了較小的紋波。
鑒于上述情況，有沒有更好的解決方案呢？
通過實踐，示波器同時開兩個通道以及高速的自動量程功能再加上低通濾波基本可以達到期望的效果。
以麥科信TO1074為例（其他品牌示波器也可參照，大致方法類似），1/2通道用一個三通連接共用一個示波器探頭，
探頭和示波器都設1x檔，1通道選交流耦合，2通道選直流耦合，
觸發源設1通道，自動測量參數1通道選頻率、有效值、峰峰值，
2通道選頻率、有效值、峰峰值、平均值、最大值，然后開啟自動量程，
再打開兩個通道的低通濾波，兩個低通頻率都設為4M，
設置結束，就可以對100V以內的各種電壓進行快速的質量評估。
上面這些所有設置可以作為一個常用設置存儲在“示波器設置”里面，方便以后調出使用。
此法的唯一不足應該就是直流電壓的測量精度沒有萬用表高。
做這個測試，麥科信相對其他示波器的一點優勢是有高速的自動量程和低通濾波功能，
作連續測試時不用做任何調整，速度很快，基本2秒內出波形和數據（如果是單通道測試速度更快，差不多1秒左右）。
這里說一下為什么要用探頭的1x檔不用10x檔，因?yàn)?0x檔受示波器并聯內阻的影響會造成測量數據偏差較大，
而1x檔受影響可以忽略。如果被測電壓超過100V必須用10x檔的時候，就還用單通道測吧。
誤差分析：探頭在1x檔時自身內阻一般是一百多歐到幾百歐，這里取250歐即0.25KΩ，
示波器的輸入內阻一般是1MΩ，兩個通道并聯后是500KΩ，
所以由探頭內阻造成的測量誤差是0.25÷（500+0.25）≈0.0005=0.05%，
也就是說由于示波器通道內阻并聯而造成的測量誤差大概為-0.05%，此誤差無論從哪方面說都是可以忽略的。

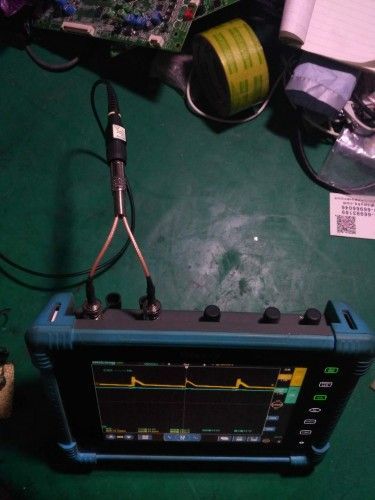

a 連接方式

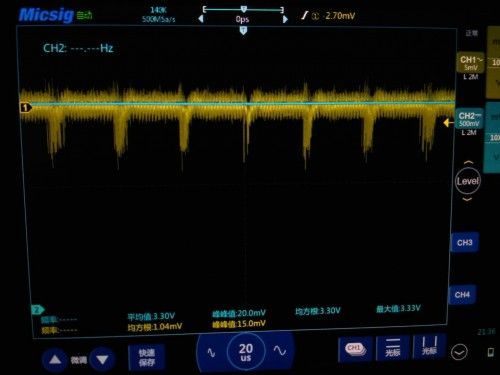

b 直流3.3V測試（探頭倍率應該設1x檔）

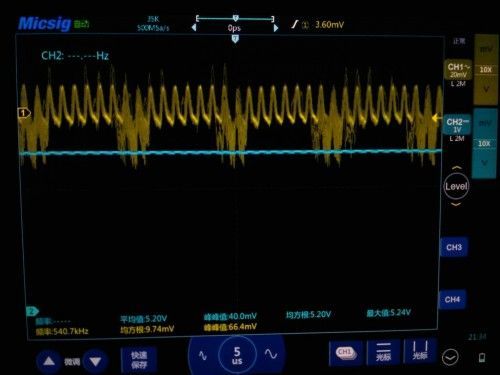

c 直流5.2V測試（探頭倍率應該設1x檔）

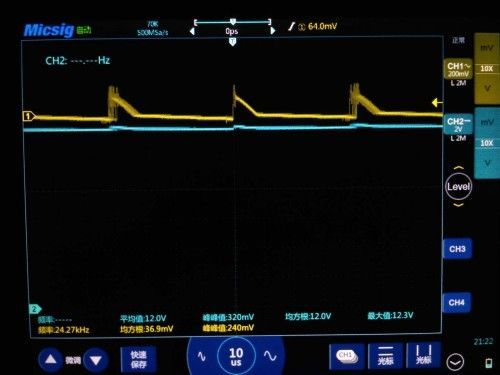

d 直流12V測試（探頭倍率應該設1x檔

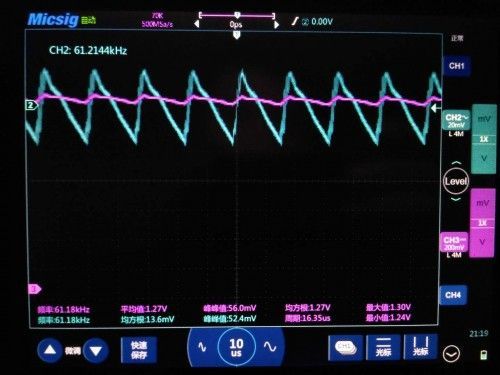

e 直流1.28V測試

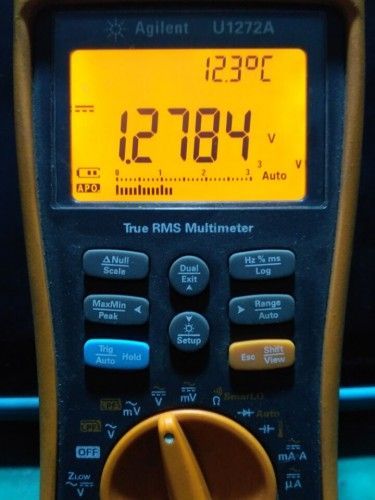

f 直流1.28V萬用表DCV檔測試

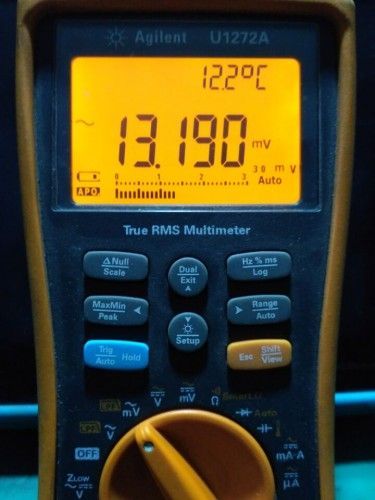

g 直流1.28V萬用表ACV檔測試
