示波器作為一種通用的測試測量工具，通常主要用來定性的測試某個電路的信號特征。但有時我們也需要在一個較長的時間段內分析信號的偶發特性或電路的穩定性，這時使用RIGOL數字示波器的波形錄制及回放、分析功能就可以方便地幫你進行長時間的信號分析。它最多達20萬幀的硬件波形錄制及多種波形分析的功能給您使用示波器帶來了更加豐富的測試應用體驗。
本文將對RIGOL數字示波器的波形錄制功能的應用進行詳細介紹，讓大家更好地理解這一功能，以便達到更好地測試效果。
1、波形錄制設置
波形錄制可以對輸入通道（CH1-CH2或CH1-CH4）中的波形進行錄制。圖1為波形錄制界面。在此界面可設置錄制時相鄰兩幀波形的時間間隔及想要錄制的波形終止幀數。
波形錄制時可根據波形的特征來設定特定的觸發條件。這樣就可以只錄制感興趣的波形，而略過不關心的波形。此時可選的觸發類型與通常使用時一樣。
圖1 波形錄制界面
2、錄制波形回放及添加時間標簽
波形錄制完成后，可以對錄制的波形進行回放并對每幀波形添加時間標簽以確定每幀信號產生的具體時間。如連續觀測一棟寫字樓電壓的穩定度，以確定其對某些實驗儀器的影響，這時帶時間標簽的示波器就可以將不穩定電壓信號的特征及其出現的時間都準確的給出。

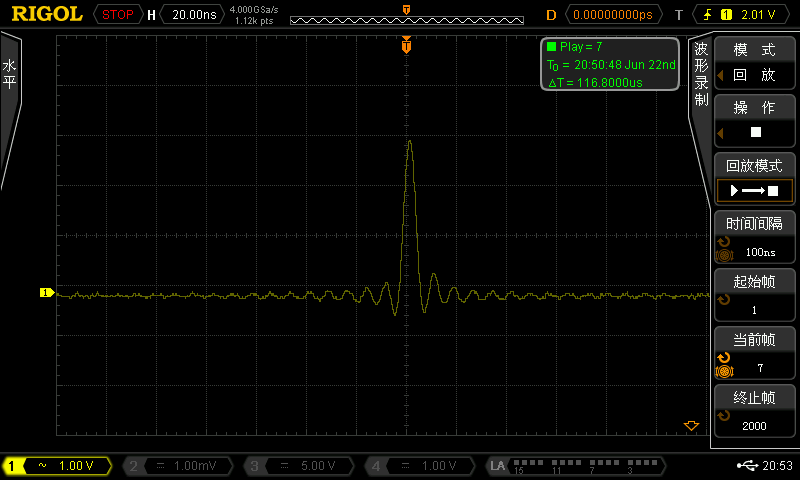

圖2 波形回放界面
3、波形分析
完成錄制的波形，可以通過自帶的波形分析功能檢測波形是否具有差異性并查看差異波形出現的概率、時間和差異性。我們提供了軌跡模式及通過測試兩種分析模式供選擇。
1）軌跡分析
軌跡分析模式是將當前選定幀的波形作為模板，示波器將測到的每一幀數據與模板中的數據比較，并根據設置的“門限”以判斷是否存在錯誤幀。可給出差異波形數量，且在屏幕下方的進度條中會顯示差異波形在整個錄制波形中的順序位置，由顏色可判斷該波形與模板波形的差異范圍。并由時間標簽可看到差異波形出現的時間。

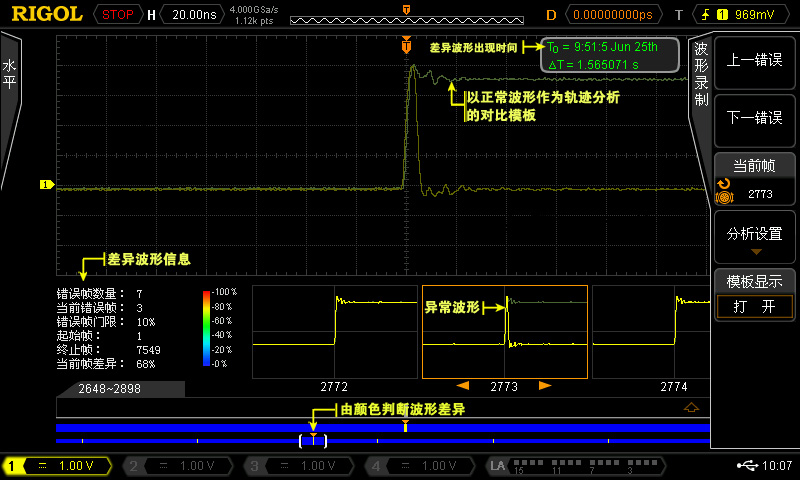

圖3 軌跡分析
2）通過測試分析
通過測試分析模式是先創建波形的規則模板，通過兩條曲線以標識當前規則的輪廓，示波器將測到的每一幀數據與規則模板數據比較，并根據設置的“門限”以判斷是否存在錯誤幀。

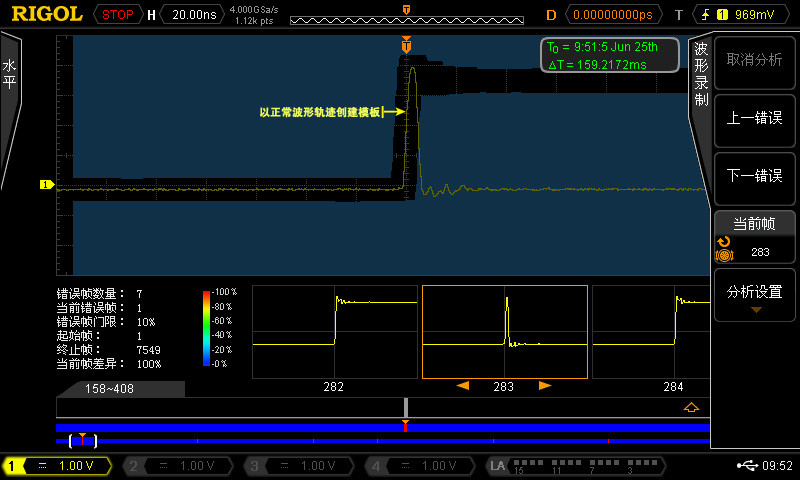

圖4 通過測試分析
有了波形錄制分析功能后，我們再也不用盯著示波器苦苦地守候了。打開示波器的波形錄制分析功能，示波器就可以按照設定的條件連續錄制波形，之后通過分析功能 給出差異化的分析結果。
