使用 MaxLinear, Inc 的 SPX2950 的參考設計

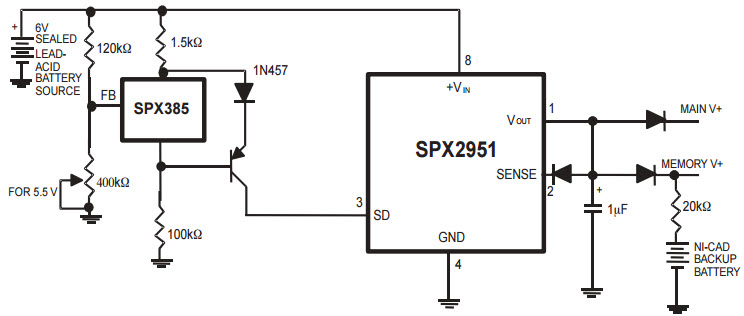

SPX2950 150mA 低壓差穩壓器用于低電池斷開的典型應用

設計簡介

用于低電池斷開的 SPX2950 150mA 低壓差穩壓器的典型應用。 SPX2950 和 SPX2951 是低功耗穩壓器。這些器件是無繩電話、無線電控制系統和便攜式計算機等電池供電應用的絕佳選擇。 SPX2950 和 SPX2951 具有低靜態電流和低壓差電壓（100uA 時為 20mV，150mA 時為 300mV）

說明

Typical Application for SPX2950 150mA Low Dropout Voltage Regulator for Low Battery Disconnect. The SPX2950 and SPX2951 is a low power voltage regulators. These devices are an excellent choice for use in battery-powered applications such as cordless telephones, radio control systems and portable computers. The SPX2950 and SPX2951 feature low quiescent current and low dropout voltage (20mV at 100uA and 300mV at 150mA)

主要特色

Conversion Type

DC to DC
Topology

LDO

相關文檔

spx2950

！注意：請使用瀏覽器自帶下載，迅雷等下載軟件可能無法下載到有效資源。

相關器件

器件	類型	描述	數據手冊
SPX2950	Linear Regulators	LDO Regulator Pos 3.3V 0.15A Automotive 3-Pin TO-92	點擊下載
