Maxim的電源專家設計和建造了一系列隔離型工業電源參考設計，其中每款電源將24V高效轉換為各種功率水平的電壓軌。每種電源軌都采用全球范圍內多家廠商可提供的變壓器進行隔離，有助于快速、便捷地選擇變壓器。每款設計均經過負載及電源調整率測試，以及效率和瞬態性能測試。與所有Maxim參考設計一樣，設計資源選項卡提供BOM、原理圖、布局文件以及Gerber文件。此外，備有電路板可供購買；大多數電路板具有過孔引腳，可立即布置電路板、加快初始產品的開發。

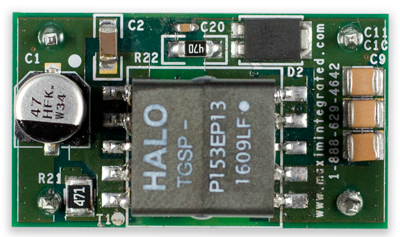

MAXREFDES113#是一種高效的反激式結構24 V輸入、12V/20W 輸出(1.6A)的電源設計。設計采用MAX17596峰值電流模式轉換器，具有靈活的開關頻率。整個電路安裝在20mm × 35mm電路板上。
！注意：請使用瀏覽器自帶下載，迅雷等下載軟件可能無法下載到有效資源。
| 器件 | 類型 | 描述 | 數據手冊 |
|---|---|---|---|
| MAX17596 | MOSFET驅動器和控制器 | 峰值電流模式控制器，用于構建反激和boost穩壓器 | 點擊下載 |
