使用 TLE625x 高速 CAN 收發器的具有一個地移事件的系統

使用 Infineon Technologies AG 的 TLE6251 的參考設計

設計簡介

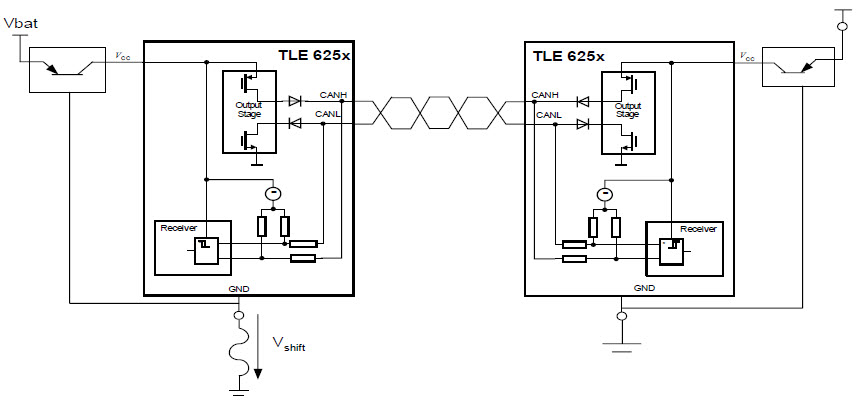

使用 TLE625x 高速 CAN 收發器的具有一次地移事件的系統。它顯示了具有一個接地移位模塊以及一個未連接的應用。為了簡化目的，我們將繪圖限制為兩個模塊，描述對于多個模塊仍然有效

說明

System with One Ground Shift Event Using TLE625x High Speed CAN Transceiver. It shows an application with one ground shift module, in connection with one not connected. We limit the drawing to two modules for simplification purpose, the description remains valid with several modules
