使用 Infineon Technologies AG 的 IRU3072 的參考設計

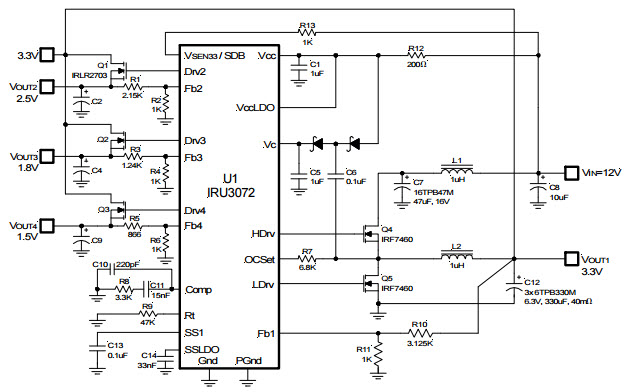

1個總線輸入電壓VCC=VBUS=12V產生所有LDO輸出典型應用使用IRU3072同步PWM控制器，3個LDO控制器

設計簡介

一根總線輸入電壓 VCC=VBUS=12V 生成所有 LDO 輸出典型應用使用 IRU3072 同步 PWM 控制器、3 個 LDO 控制器。 IRU3072 控制器 IC 旨在為多輸出應用的板載 DC-DC 轉換器提供低成本同步降壓穩壓器。對于低電壓應用，輸出可編程低至 0.8V。 IRU3072 具有雙軟啟動功能，可實現輸出之間的電源排序

說明

One bus input voltage VCC=VBUS=12V to generate all LDO output Typical Application Using IRU3072 Synchronous PWM Controller, 3 LDO Controller. The IRU3072 controller IC is designed to provide a low cost synchronous Buck regulator for on-board DC to DC converter for multi-output applications. The outputs can be programmed as low as 0.8V for low voltage applications. The IRU3072 features dual soft-starts which allows power sequencing between outputs

主要特色

Conversion Type

DC to DC
Topology

LDO

相關文檔

iru3072

！注意：請使用瀏覽器自帶下載，迅雷等下載軟件可能無法下載到有效資源。

相關器件

器件	類型	描述	數據手冊
IRU3072	直流至直流控制器	SYNCHRONOUS DC/DC CONTROLLER IC	點擊下載
