AN-EVALSF3-ICE3B0365J、5W、2 路輸出 (5V/18V) DC/DC SMPS 評估板，帶有 CoolSET F3 ICE3B0365J

使用 Infineon Technologies AG 的 ICE3B0365JG 的參考設計

設計簡介

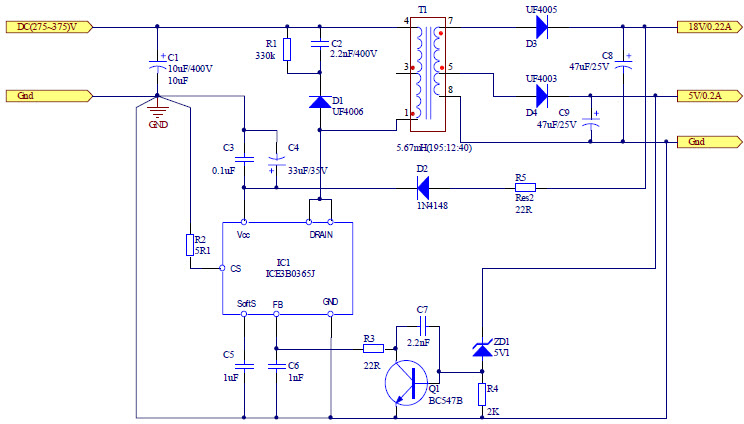

AN-EVALSF3-ICE3B0365J、5W、2 路輸出 (5V/18V) DC/DC SMPS 評估板，采用 CoolSET F3 ICE3B0365J。采用 IFX F3 CoolSET ICE3B0365J 的非隔離反激式轉換器電源。該應用演示板的工作輸入電壓為 275 至 375VDC，具有兩個輸出電壓：5V 和 18V，具有簡單的單晶體管控制調節。兩個輸出共享的輸出功率總和高達 5W。它工作在斷續導通模式下，并以 67KHz 開關頻率運行，具有抖動模式

說明

AN-EVALSF3-ICE3B0365J, 5W, 2-outputs (5V/18V) DC/DC SMPS Evaluation board with CoolSET F3 ICE3B0365J. Non-isolated fly back converter power supply utilizing IFX F3 CoolSET ICE3B0365J. The application demo board works with an input voltage from 275 to 375VDC and it has two output voltages, 5V and 18V with simple single transistor control regulation. The sum of the output power is up to 5W shared to both outputs. It is operated in Discontinuous Conduction Mode and is running at 67KHz switching frequency with jittering mode

主要特色

Conversion Type

DC to DC
Input Voltage

275 to 375 V
Output Voltage

5|18 V
Output Current

0.2@5V|0.22@18V A
Output Power

5 W
Efficiency

85.5 %
Topology

Flyback

相關文檔

an-ps0046-ice3b0365j-5v_18v_5w-v10_18may2010

！注意：請使用瀏覽器自帶下載，迅雷等下載軟件可能無法下載到有效資源。

相關器件

器件	類型	描述	數據手冊
ICE3B0365JZXK	AC to DC Switching Converters	Off-Line Smps Current Mode Controller With Integrated 650V Startup Cell/Depletion Coolmos	點擊下載
ICE3B0365JXKLA1	AC to DC Switching Converters	Off-Line Smps Current Mode Controller With Integrated 650V Startup Cell/Depletion Coolmos	點擊下載
