高速 CAN 收發器中 ESD 的不良 PCB 示例

使用 Infineon Technologies AG 的 TLE 6251 G 的參考設計

設計簡介

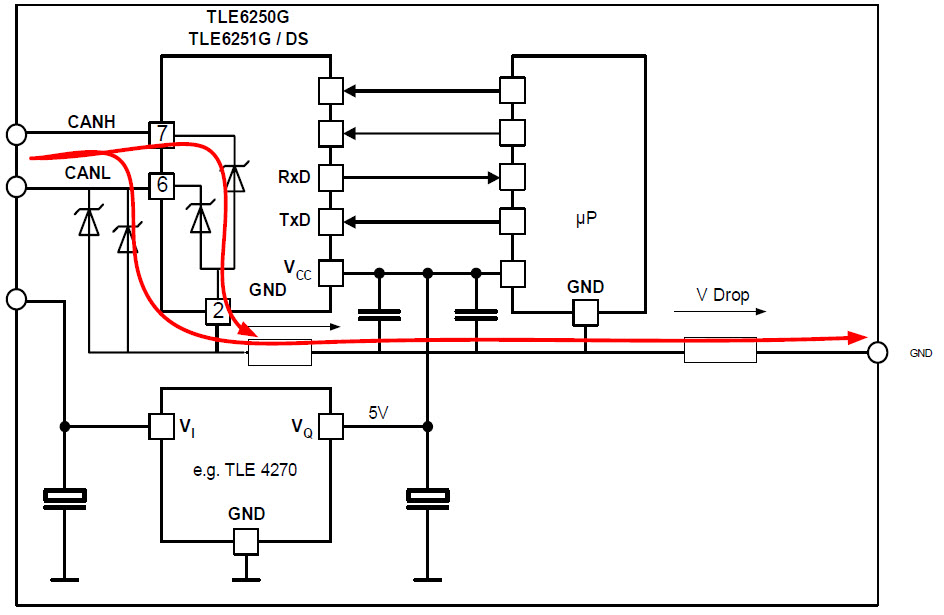

高速 CAN 收發器中 ESD 不良 PCB 示例。它顯示了 ESD 放電成為模塊問題的典型案例

Bad PCB Example for ESD in High Speed CAN Transceiver. It shows the typical case where the ESD discharge is becoming an issue for the module
