使用 Infineon Technologies AG 的 ICE2B265 的參考設計

AN-EVALF2SHV_ICE2B265_1、超寬輸入范圍、HV-BIAS 電源，適用于帶有 ICE2B265 和 SPA02N80 的 SMPS

設計簡介

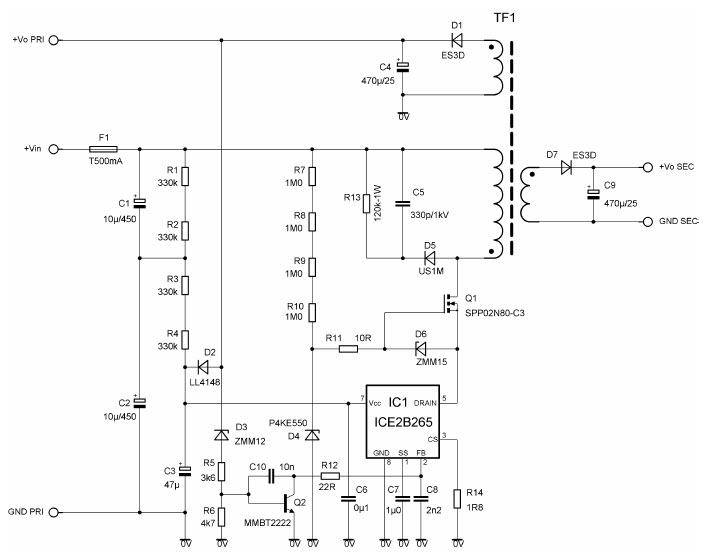

AN-EVALF2SHV_ICE2B265_1，超寬輸入范圍，HV-BIAS 電源，適用于帶有 ICE2B265 和 SPA02N80 的 SMPS。通常由任何 PFC 級之后的大容量電容器驅動，或者由三相整流器之后的大容量電容器驅動，從 120VDC 到 800VDC 的任何直流輸入電壓都可以應用于該板

說明

AN-EVALF2SHV_ICE2B265_1, Ultra Wide Input Range, HV-BIAS Supply for SMPS with ICE2B265 and SPA02N80. Typically driven from the bulk capacitor after any PFC stage or from the bulk after a three phase rectifier any DC input voltage from 120VDC to 800VDC may be applied to this board

主要特色

Conversion Type

DC to DC
Input Voltage

120 to 800 V
Output Voltage

15|15 V
Output Power

12 W
Efficiency

83 %
Topology

Flyback
