使用 LIN USART 控制 LIN 設備的應用電路

使用 FUJITSU 的 MB90F352 的參考設計

設計簡介

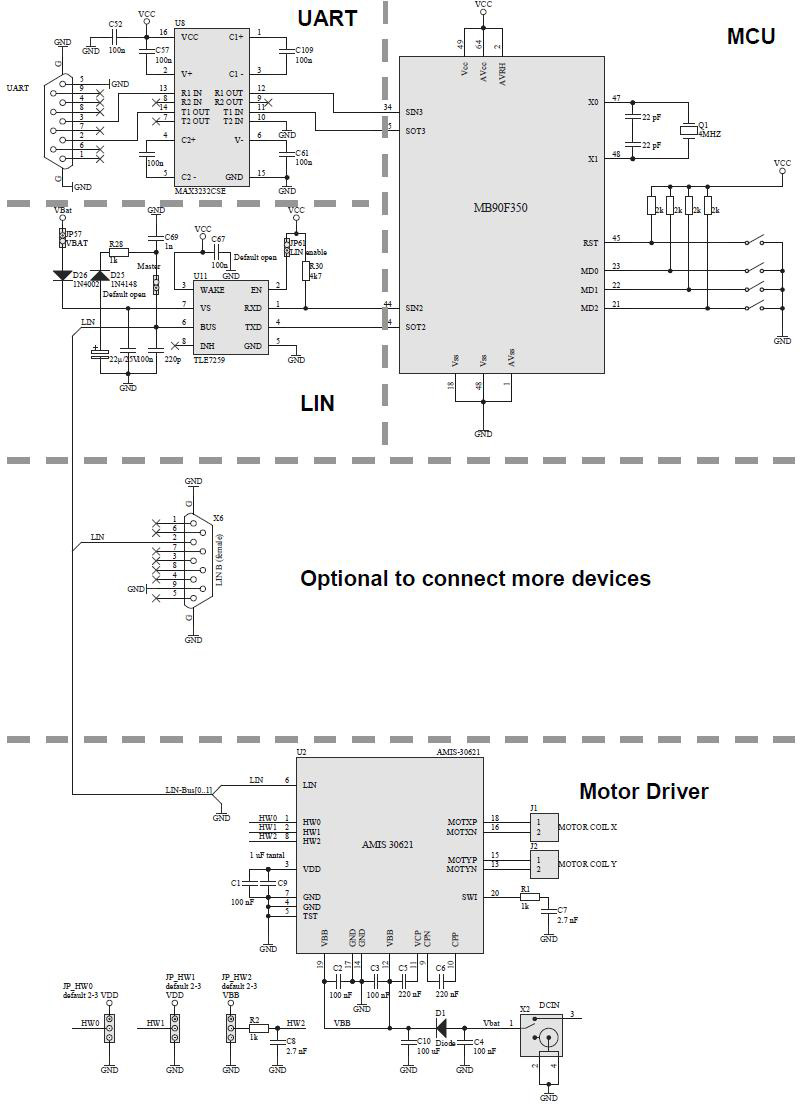

應用電路使用LIN USART 控制LIN 設備。該軟件示例基于 MB90350 系列 1 的 16 位微控制器，充當將連接到步進電機驅動器 IC 的 LIN 主設備

說明

Application Circuit Using the LIN USART to control LIN devices. The software example is based on a 16-bit microcontroller of the MB90350 Series1, acting as a LIN master that will be connected to a Stepper Motor Driver IC

主要特色

Embedded System Type

MCU
Family Name

F2MC

相關文檔

mcu-an-300037-e-v11-lin_stepper_amis

！注意：請使用瀏覽器自帶下載，迅雷等下載軟件可能無法下載到有效資源。

相關器件

器件	類型	描述	數據手冊
TLE7259-3GE	LIN Transceivers	LIN Transceiver with Integrated Vreg 20kBd Automotive 8-Pin DSO T/R	點擊下載
TLE72593GEXUMA3	LIN Transceivers	LIN Transceiver with Integrated Vreg 20kBd Automotive 8-Pin DSO T/R	點擊下載
TLE7259-3LE	LIN Transceivers	Single Wire LIN Transceiver for Transmission Rates up to 20 kbps	點擊下載
TLE72593LEXUMA1	LIN Transceivers	Single Wire LIN Transceiver for Transmission Rates up to 20 kbps	點擊下載
AMIS30621C6217RG	Motion Motor Control	Stepper Motor Driver Automotive 20-Pin SOIC W T/R	點擊下載
