VM800B50A-BK，基于支持3.3/5V MCU轉接板的FT800基本開發模塊，5.0英寸TFT LCD帶顯示屏和黑色邊框外殼

使用 FTDI Chip 的 FT800Q 的參考設計

設計簡介

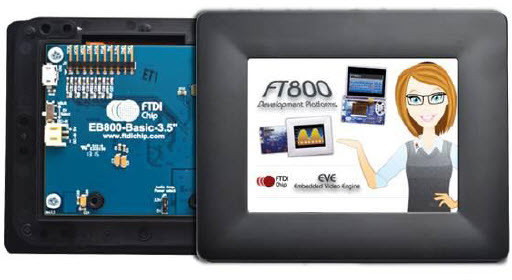

VM800B50A-BK，基于 3.3/5V MCU 適配器板、5.0 英寸 TFT LCD 帶顯示屏和黑色邊框外殼的 FT800 基本開發模塊。它是FT800的開發模塊，用于開發和演示FT800嵌入式視頻引擎EVE的功能

VM800B50A-BK, FT800 Basic Development Module based on 3.3/5V MCU Adapter Board, 5.0 inch TFT LCD with display and black bezel enclosure. It is a development module for FT800, which is used to develop and demonstrate the functionality of the FT800 Embedded Video Engine, EVE

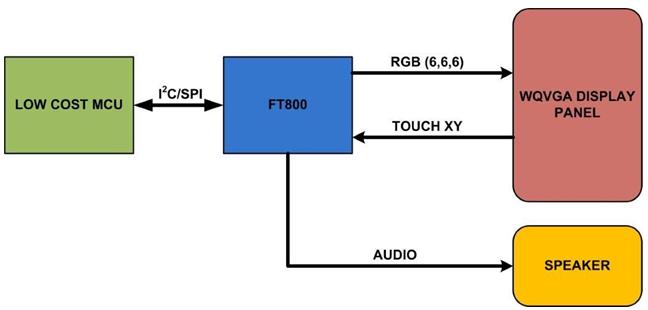

解決方案框圖

相關文檔

！注意：請使用瀏覽器自帶下載，迅雷等下載軟件可能無法下載到有效資源。

相關器件

器件	類型	描述	數據手冊
74LCX125MTCX	Buffers and Line Drivers	Buffer/Line Driver 4-CH Non-Inverting 3-ST CMOS 14-Pin TSSOP W T/R	點擊下載
TPA6205A1DGN	Audio Amplifiers	Audio Amp Speaker 1-CH Mono 1.25W Class-AB 8-Pin HVSSOP EP Tube	點擊下載
SN74LVC1G125DBVR	Buffers and Line Drivers	Buffer/Line Driver 1-CH Non-Inverting 3-ST CMOS 5-Pin SOT-23 T/R	點擊下載
74LCX125MX	Buffers and Line Drivers	Buffer/Line Driver 4-CH Non-Inverting 3-ST CMOS 14-Pin SOIC N T/R	點擊下載
74LCX125BQX	Buffers and Line Drivers	Buffer/Line Driver 4-CH Non-Inverting 3-ST CMOS 14-Pin DQFN EP T/R	點擊下載
TPA6205A1DRBT	Audio Amplifiers	Audio Amp Speaker 1-CH Mono 1.25W Class-AB 8-Pin VSON EP T/R	點擊下載
74LCX125M	Buffers and Line Drivers	Buffer/Line Driver 4-CH Non-Inverting 3-ST CMOS 14-Pin SOIC N Tube	點擊下載
TPA6205A1DRBR	Audio Amplifiers	Audio Amp Speaker 1-CH Mono 1.25W Class-AB 8-Pin VSON EP T/R	點擊下載
74LCX125MTC	Buffers and Line Drivers	Buffer/Line Driver 4-CH Non-Inverting 3-ST CMOS 14-Pin TSSOP W Tube	點擊下載
MIC2289-24YML-TR	LED Drivers	LED Driver 3.3V/5V/9V 8-Pin DFN EP T/R	點擊下載
TPA6205A1DRBTG4	Audio Amplifiers	Audio Amp Speaker 1-CH Mono 1.25W Class-AB 8-Pin VSON EP T/R	點擊下載
TPA6205A1DGNR	Audio Amplifiers	Audio Amp Speaker 1-CH Mono 1.25W Class-AB 8-Pin HVSSOP EP T/R	點擊下載
