AL8808EV2，基于 AL8808 LED 驅動器的評估板

使用 Diodes Incorporated 的 AL8808 的參考設計

設計簡介

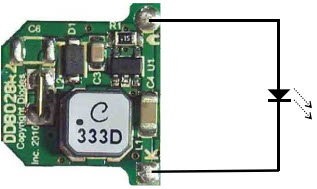

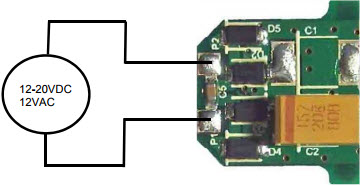

AL8808EV2，評估板展示了 AL8808 LED 驅動器器件在適用于 MR16 LED 燈的板上的應用。該板有四個主要連接：兩個電源輸入 P1 和 P2 以及兩個 LED 連接陽極 (A) 和陰極 (K)。該評估板預設為將 680mA 驅動至單個 LED。工作電壓標稱為 12VAC 或 DC。電路中使用的 33uH 電感基于此標稱電源，應跨接在 P1 和 P2 引腳上

說明

AL8808EV2, Evaluation Board showing the application of the AL8808 LED driver device on a board suitable for use in an MR16 LED lamp. The board has four main connections: two power inputs P1 and P2 and two LED connections Anode (A) and Cathode (K). The evaluation board is preset to drive 680mA into a single LED. The operating voltage is nominally 12VAC or DC. The 33uH inductor used in the circuit is based on this nominal supply, which should be connected across the P1 and P2 pins

主要特色

Input Voltage

12|12 (AC) V
Output Current

1 A
Number of Derived Elements

1

解決方案框圖
