該工程報告介紹了一種不可調光、非隔離式降壓-升壓高側 LED 驅動器，該驅動器設計用于在 90 VAC 至 308 VAC 的寬輸入電壓范圍內驅動 75 V、240 mA 的LED 燈串。 LED 驅動器采用 LYTSwitch-5 系列器件中的 LYT5228D。
LYTSwitch-5 是專門為不可調光寬范圍交流輸入 LED 驅動器設計的器件系列，具有單級 PFC 功能和精確的 LED 電流控制。
DER-526 提供單個 18 W 高密度恒流輸出。 主要設計目標是高效率、低THD、高浪涌電壓抗擾度、低元件數量和低高度輪廓。 該設計非常適合 LED 燈管應用。
該文檔包含電源規格、原理圖、物料清單、變壓器文檔、印刷電路布局、設計電子表格和性能數據。

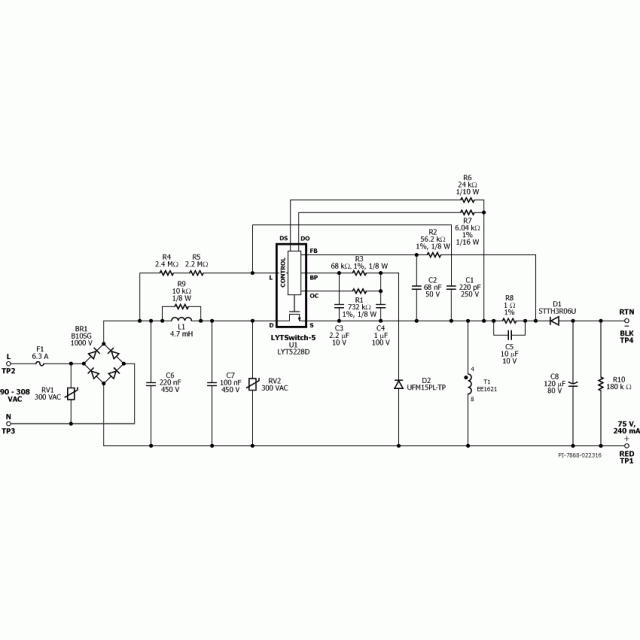

解決方案框圖
！注意：請使用瀏覽器自帶下載，迅雷等下載軟件可能無法下載到有效資源。
| 器件 | 類型 | 描述 | 數據手冊 |
|---|---|---|---|
| LYTSwitch-5 | lytswitch | 適用于隔離和非隔離拓撲結構，結合了功率因素校正(PFC)及恒流輸出控制功能的單級LED驅動器IC | 點擊下載 |
