該工程報告介紹了一款適用于 LED 照明應用的具有單級功率因數校正電路的 45 W 隔離式反激式電源。 該電源設計用于在 0A 至 580mA 輸出電流負載上提供 80V 恒定電壓。 它還能夠為 LED 照明應用提供 580mA 恒定電流輸出。該板經過優化，可在 90 VAC 至 265 VAC 的輸入電壓范圍內運行。
DER-657 是一款通用輸入反激式轉換器設計，帶有附加的開關填谷 PFC 電路。 通過 PFC 電路，該裝置滿足 LED 照明應用中的高功率因數要求，同時通過直接將能量傳輸到輸出來降低損耗。關鍵設計目標是在輸入電壓范圍內實現出色的調節、高效率和高功率因數。

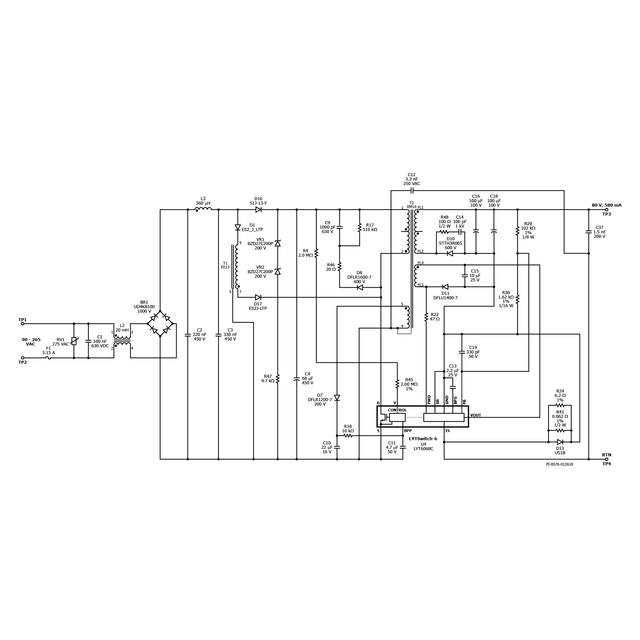

本文檔包含電源規格、原理圖、物料清單、變壓器文檔、印刷電路板布局和性能數據。
