本報告介紹了一款采用 LinkSwitch-HP IC 系列中的 LNK6777E 的通用輸入 19 V、45 W 隔離式反激式轉換器。 它包含電源的完整規格、詳細的電路圖、構建電源所需的完整材料清單、電源變壓器的大量文檔，以及最重要電氣波形的測試數據和波形圖。
該設計最重要的方面是演示使用 LinkSwitch-HP 器件實現次級側光耦合器反饋。典型的 LinkSwitch-HP 設計是初級側調節的，但是添加光耦合器反饋使該器件能夠滿足具有嚴格瞬態響應（0 到 100%）和空載輸入功率（<75 mW）要求。

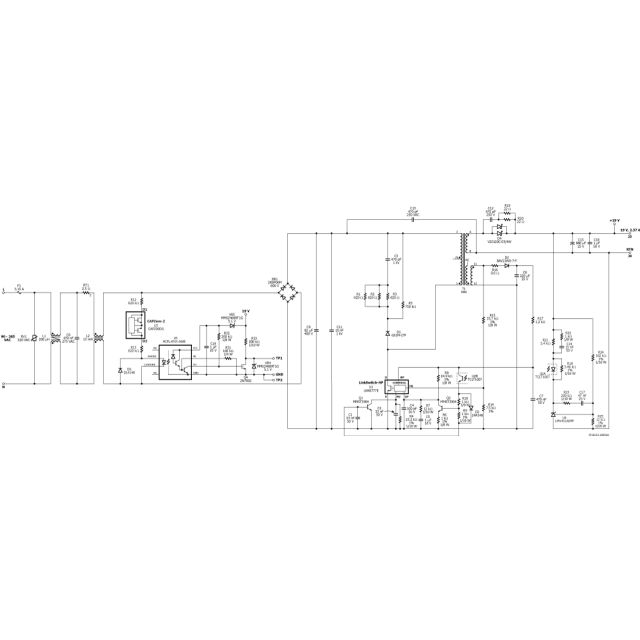

解決方案框圖
！注意：請使用瀏覽器自帶下載，迅雷等下載軟件可能無法下載到有效資源。
| 器件 | 類型 | 描述 | 數據手冊 |
|---|---|---|---|
| LinkSwitch-HP | linkswitch | 采用精確初級側穩壓(PSR)的高能效、高功率離線式開關IC | 點擊下載 |
| CAPZero-2 | capzero | 零功耗X電容自動放電IC | 點擊下載 |
