lm2596通用固定電壓/可調

設計簡介

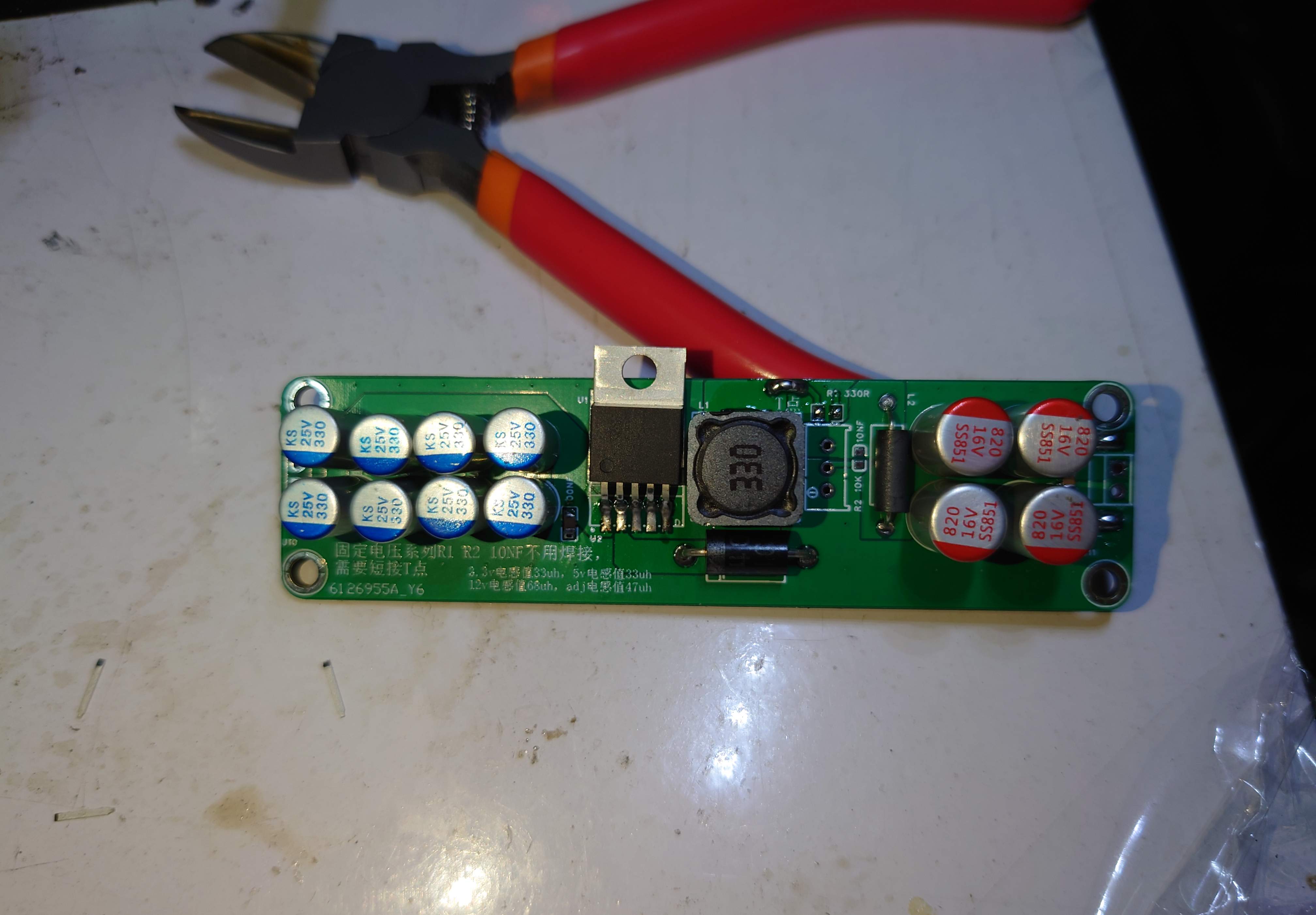

用手頭上多的固態電容和磁珠等原件制作的降壓模塊，可以用直插可調lm2596s和直插固定電壓lm2596s也可以用TO-263-5貼片的lm2596可調/固定電壓。用的哪種芯片對應的電感值都在PCB上標注了

用電子負載測試過輸出最高可以達到3A（需要加散熱，很燙）

放一些測試的圖片

下面這個圖示波器是在磁珠前面測的

參考設計下載

！注意：請使用瀏覽器自帶下載，迅雷等下載軟件可能無法下載到有效資源。

群聊設計，與管理員及時溝通

歡迎加入EEWorld參考設計群，也許能碰到搞同一個設計的小伙伴，群聊設計經驗和難點。入群方式：微信搜索“helloeeworld”或者掃描二維碼，備注：參考設計，即可被拉入群。另外，如您在下載此設計遇到問題，也可以微信添加“helloeeworld”及時溝通。
