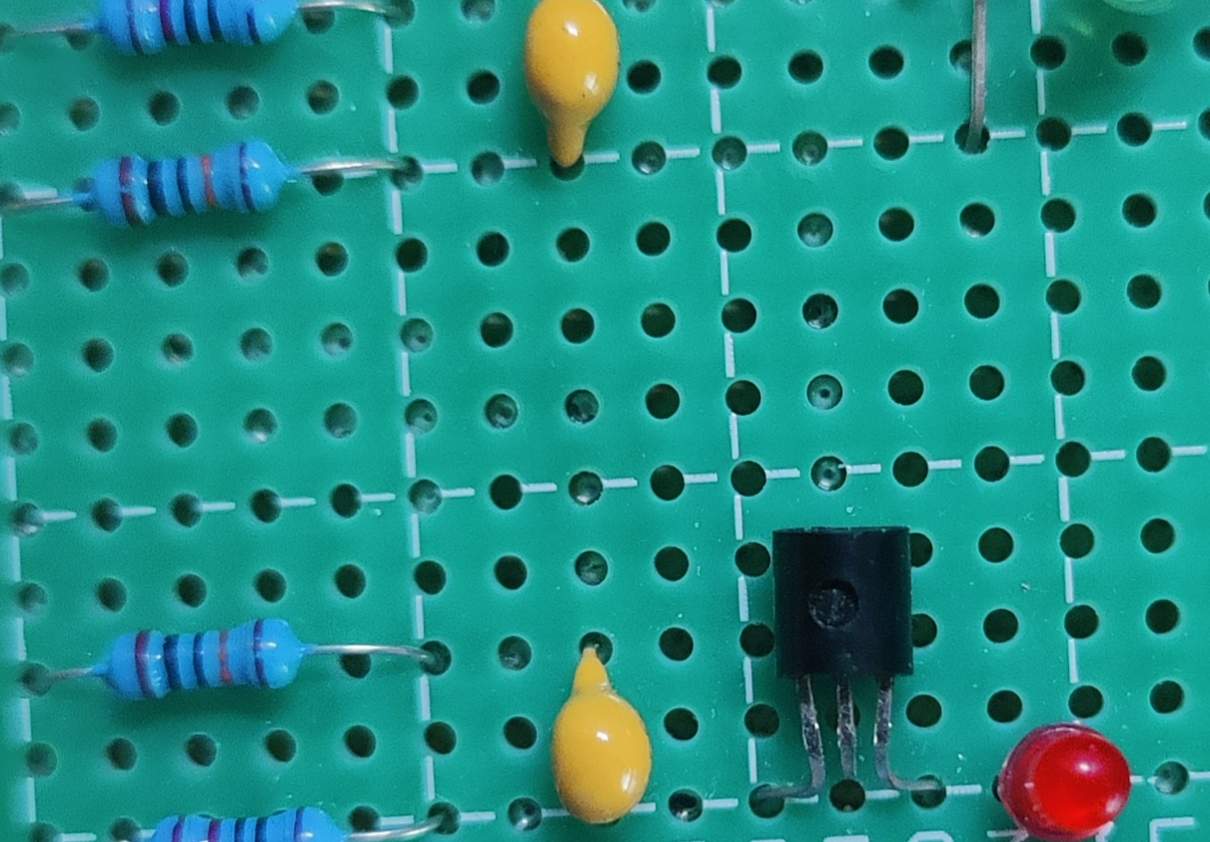

多諧振蕩器雙閃燈電路，來源于汽車的雙閃燈電路，是經典的互推互挽電路，通電后LED1和LED2交替閃爍，也就是兩個發光二極管輪流導通。

原理摘抄自網絡

自激多諧振蕩器也叫無穩態電路，兩管的集電極各有一個電容分別接到另一管子的基極，起到交流耦合作用，形成正反饋電路。

　　本電路即為無穩態多諧振蕩電路，圖2中兩個三極V1、V2工作在飽和與截止兩個狀態之間交替變換工作，即V1飽和則V2截止，V1截止則V2飽和，二種狀態周期性的互換，V1、V2的集電極輸出波形似近方波。

　　當VCC接上瞬間，V1、V2分別由R2、R1獲得正向偏壓，同時C1、C2亦分別經D1、R3，D2、R4充電，如圖4所示。

　　圖4當VCC通電瞬間

　　由于V1、V2的特性無法百分之百相同，假設某一三極管V1之電流增益比另一個三極管V2高，則V1會比V2先進入飽和狀態，而當V1飽和時，C1由VCC、R1、V1CE構成放電回路放電。在V2BE極形成反向偏壓，即A點電壓為負（大概-2V左右），促使V2截止V1導通。由于c、e極之間此時是通的，所以c極處電位接近于負極（我們的圖中是接地，就是接近于0V），由于電容C1的耦合作用，V2基極電壓接近于負極→不會產生基極電流，即Ib=0A→則V1ec之間斷開，同時C2經D2、R4及V1的BE極于短時間內完成充電至VCC，如圖5所示。

　　圖5C1放電，C2充電回路

　　V1導通、Q2截止的情形并不是穩定的，當C1放電完后，電容C1由VCC經R1、V1CE極反向充電，當充到0.7V時，即A點電壓大概為0.7V，此時V2獲得偏壓而進入飽和導通狀態，C2由VCC經R2、V2CE極放電。同樣地，造成V1BE反向偏壓，V1截止，C1由VCC經D1、R1及V2B-E極于短時間充至VCC。

　　圖6C2放電，C1充電回路

　　同理，C2放完電后，電容C2由VCC經R3、V2CE極反向充電，當充到0.7V時，即B點電壓大概為0.7V，V1經R2獲得偏壓而導通，V2截止。

　　如此反覆循環下去，所有兩個LED交替閃爍。改變電阻R1、R2阻值或電容C1、C2的容量可以改LED閃爍的速度。
