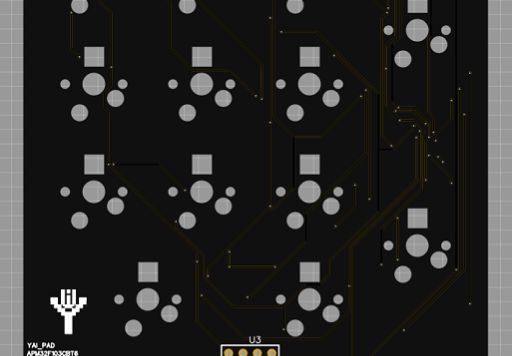

YAI_PAD(寒酸的PAD)

設計簡介

打板驗證中__-20221011

固件待編譯

外殼待...

參考設計下載

！注意：請使用瀏覽器自帶下載，迅雷等下載軟件可能無法下載到有效資源。

相關器件

器件	類型	描述	數據手冊
0603B223K500NT	貼片電容	精度：±10% 容值：22nF 額定電壓：50V 溫漂系數（介質材料)：X7R 材質:X7R	點擊下載
0603B104K500NT	貼片電容	精度：±10% 容值：100nF 額定電壓：50V 溫漂系數（介質材料)：X7R 材質:X7R	點擊下載
CL10A106KP8NNNC	貼片電容	精度：±10% 容值：10uF 額定電壓：10V 溫漂系數（介質材料)：X5R 材質:X5R	點擊下載
CL10A105KB8NNNC	貼片電容	精度：±10% 容值：1uF 額定電壓：50V 溫漂系數（介質材料)：X5R 材質:X5R	點擊下載
CC0603JRNPO9BN220	貼片電容	精度：±5% 容值：22pF 額定電壓：50V 溫漂系數（介質材料)：NP0 材質:NP0	點擊下載
1N4148WS-T4	開關二極管	功率：200mW 直流反向耐壓(Vr)：75V 平均整流電流(Io)：150mA 正向壓降(Vf)：1.25V@150mA 反向電流(Ir)：1μA@75V 反向恢復時間(trr)：4ns 工作溫度：-55℃~+150℃@(Tj)	點擊下載
2.54-1*3P正彎針	排針		點擊下載
0603WAF220JT5E	貼片電阻	阻值（歐姆）：22 精度：±1% 功率：1/10W 溫度系數：±200ppm/°C	點擊下載
0603WAF5101T5E	貼片電阻	阻值（歐姆）：5.1K 精度：±1% 功率：1/10W 溫度系數：±100ppm/°C	點擊下載
0603WAF1002T5E	貼片電阻	阻值（歐姆）：10K 精度：±1% 功率：1/10W 溫度系數：±100ppm/°C	點擊下載
0603WAF1501T5E	貼片電阻	阻值（歐姆）：1.5K 精度：±1% 功率：1/10W 溫度系數：±100ppm/°C	點擊下載
TS-1101-C-W	輕觸開關	按鈕作用方向：Top Actuated 觸點額定電流：50mA @ 12VDC 按鈕頭類型：Rectangular Button 作用力：260gf 電路結構：SPST	點擊下載
APM32F103C8T6	其他處理器及微控制器(MCU)	32位ARM,引腳、程序和開發環境兼容STM32F103C8T6	點擊下載
RT9193-33GU5	低壓差線性穩壓(LDO)	輸出類型：固定最大輸入電壓：5.5V 輸出電流：300mA 輸出電壓（最小值/固定值）：3.3V	點擊下載
KH-TYPE-C-16P	USB連接器		點擊下載
TAXM8M4RDBCCT2T	貼片晶體諧振器（無源）	等效串聯電阻（ESR）：250Ω 主頻：8MHz 頻率公差：±10ppm 負載電容值：10pF	點擊下載
