AL9910EV5，基于 AL9910 降壓 LED 驅動器的評估板

使用 Diodes Incorporated 的 AL9910A 的參考設計

設計簡介

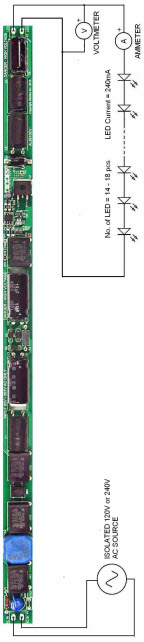

AL9910EV5，一款離線非隔離 LED 驅動器評估板，設計用于在 115V 和 230V 交流線路電壓下工作。它提供恒定的 LED 電流輸出，可驅動 14 至 18 個 LED 的單串，LED 電流為 240mA。該評估板的占地面積可安裝在 T8 LED 熒光燈替換燈管內。它將提供10W至13W的總LED功率

說明

AL9910EV5, An Offline Non-Isolated LED Driver Evaluation board designed to work on both 115V and 230V AC line voltages. It provides a constant LED current output which drives a single string of between 14 and 18 LEDs, with a LED current of 240mA. The evaluation board is designed with a footprint to fit inside a T8 LED fluorescent replacement lamp tube. It will provide a total LED power ranging from 10W to 13W

主要特色

Input Voltage

85 to 265 (AC) V
Output Current

0.24 A
Output Power

10 to 13 W
Number of Derived Elements

14 to 18

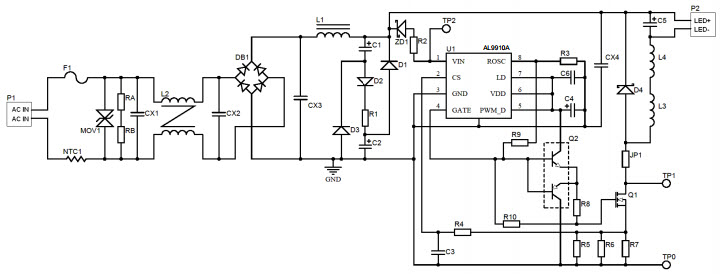

解決方案框圖

相關文檔

al9910ev520user20guide20issue203

！注意：請使用瀏覽器自帶下載，迅雷等下載軟件可能無法下載到有效資源。

相關器件

器件	類型	描述	數據手冊
AL9910AS-13	LED Drivers	LED Driver 650uA Supply Current 8-Pin SO T/R	點擊下載
AL9910ASP-13	LED Drivers	LED Driver 650uA Supply Current 8-Pin SO EP T/R	點擊下載
AL9910A-5SP-13	LED Drivers	LED Driver 650uA Supply Current 8-Pin SO EP T/R	點擊下載
AL9910A-5S-13	LED Drivers	LED Driver 650uA Supply Current 8-Pin SO T/R	點擊下載
