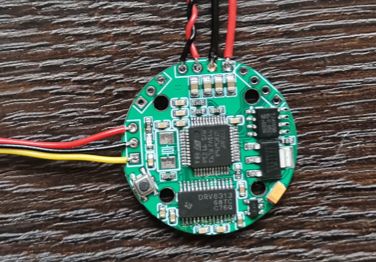

## 項目簡介 這是本人一個機器人項目的一個子模塊（也可用在其他地方），基于 STM32 芯片、支持CAN通信的無刷電機驅動板，有如下特性： - 芯片方案 - 主控芯片：STM32F103C6T6 - 驅動芯片：DRV8313 - 磁編碼器：AS5600 - CAN驅動芯片：TJA1050T - 僅支持電壓控制扭矩，硬件不支持電流閉環 - 使用 CAN 通信控制（硬件留有串口但程序沒有使用） - 可反饋轉角和轉速，反饋頻率500Hz - 使用按鈕設置電機ID或觸發自動標定，產生的參數支持掉電保存 - PCB 尺寸：直徑30mm - 本項目中供電電壓：12V - 物料成本：約￥25 > 注：經測試 STM32F103C8T6 可直接替換，軟硬件都可直接兼容 完整的機器人項目可以查看這個視頻： [https://www.bilibili.com/video/BV1bP411k75b/](https://www.bilibili.com/video/BV1bP411k75b/) 完整項目開源鏈接：[Gitee](https://gitee.com/skythinker/foc-wheel-legged-robot) [Github](https://github.com/Skythinker616/foc-wheel-legged-robot) ## 軟件說明 STM32 程序見附件，程序開發環境為 Keil uVision 5，使用 STM32CubeMX v5.6.0 生成工程，使用 HAL 庫編寫 FOC核心算法參考了CSDN博主 [loop222](https://blog.csdn.net/loop222) 所移植的C語言版 SimpleFOC，本程序?qū)⑵湟浦驳搅薍AL庫中，并添加了CAN通信、Flash掉電存儲、蜂鳴、按鍵、LED、濾波等功能 ## 使用說明 ### 硬件設置 1. 將驅動板與電機固定在一起，電機轉子上的徑向磁鐵與磁編碼器對正且相距2~3mm 2. 驅動電路板使用2.54mm排針孔引出了電機三相線、CAN總線、電源、SWD調試接口和串口，用戶可根據需要自行焊接 > 注：電源建議選擇12V左右，具體范圍可以參考DRV8313芯片的電壓范圍和降壓LDO芯片的最高耐壓 ### 驅動ID設置及自動標定 **驅動ID**：區分一條CAN總線上多個電機的標識，范圍1-8，同一總線上的驅動ID不能重復 **自動標定**：驅動需要知道電機的極對數、零點偏移量、傳感器方向信息，這些信息可以通過自動標定獲得 - 在正常運行狀態下，LED的閃爍代表電機當前ID - 按下按鈕不松手即可進入ID設置，此時LED會以500ms周期閃爍，閃爍第N次時松手即可設置ID為N - 閃爍次數超過8次仍不松手，LED會常亮2秒，此時松手即可進入自動標定 - 若2秒后仍然不松手，LED會熄滅，此后松手不會觸發任何操作 - 自動標定時，電機會緩慢旋轉，需確保電機處于空載狀態，盡可能減少旋轉阻力，標定成功后會播放開機音效 ### CAN通信協議 CAN通信使用標準幀，波特率為1Mbps **驅動反饋數據幀格式**： 不同ID的驅動板會使用不同的CAN數據幀標識符(StdID)發送反饋數據： | 驅動ID | StdID | 幀類型 | DLC | | :------: | :----------: | :----: | :-: | | N | 0x100+N | 標準幀 | 8 | | DATA[0-3] | DATA[4-5] | DATA[6-7] | | :------: | :------: | :------: | | 累計轉角*1000 | 當前轉速*10 | 保留 | | 單位rad | 單位rad/s | / | | int32_t | int16_t | / | **驅動板接收電壓指令數據幀格式**： 為節省總線帶寬，不同ID的驅動板不會使用完全不同的數據幀接收數據，而是共用一個數據幀中的不同字節 共用接收數據幀 **StdID = 0x100** 的四個驅動ID為1-4： | DATA[0-1] | DATA[2-3] | DATA[4-5] | DATA[6-7] | | :------: | :------: | :------: | :------: | | ID=1 輸出電壓 | ID=2 輸出電壓 | ID=3 輸出電壓 | ID=4 輸出電壓 | | 單位mV | 單位mV | 單位mV | 單位mV | | int16_t | int16_t | int16_t | int16_t | 共用接收數據幀 **StdID = 0x200** 的四個驅動ID為5-8： | DATA[0-1] | DATA[2-3] | DATA[4-5] | DATA[6-7] | | :------: | :------: | :------: | :------: | | ID=5 輸出電壓 | ID=6 輸出電壓 | ID=7 輸出電壓 | ID=8 輸出電壓 | | 單位mV | 單位mV | 單位mV | 單位mV | | int16_t | int16_t | int16_t | int16_t | 也就是說，如果向總線發送StdID=0x100的數據幀，那么ID為1-4的驅動板會同時接收到指令；如果發送StdID=0x200的數據幀，則ID為5-8的驅動板會收到指令 ## 改進方向 - AS5600磁編碼器數據不夠穩定，采樣頻率也不夠高(軟件IIC實測最高約2KHz)，留給濾波算法的余地不大，可以考慮更換更好的編碼器
