使用 PAM8124 15W D 類音頻功率放大器進行單端 (SE) 配置的典型應用電路

使用 Diodes Incorporated 的 PAM8124RHR 的參考設計

設計簡介

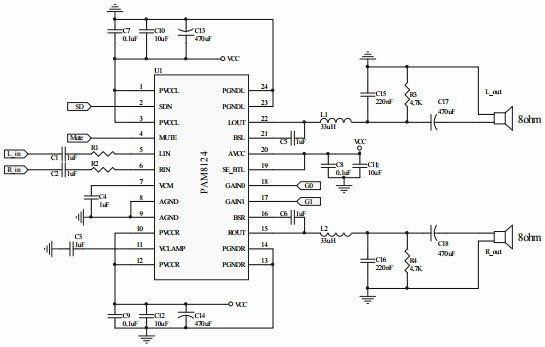

使用 PAM8124 15W D 類音頻功率放大器進行單端 (SE) 配置的典型應用電路。 PAM8124 是一款 15W 高效 D 類音頻功率放大器，用于驅動單端配置中的立體聲揚聲器或橋接負載配置中的單聲道揚聲器。 PAM8124 可以驅動低至 4 歐姆的立體聲揚聲器 (SE)

Typical Application Circuit Using PAM8124 15W Class-D Audio Power Amplifier for Single-Ended (SE) Configuration. The PAM8124 is a 15W efficient, Class-D audio power amplifier for driving stereo speakers in a single-ended configuration, or a mono speaker in a bridge-tied-load configuration. The PAM8124 can drive stereo speakers (SE) as low as 4-Ohm

相關文檔

！注意：請使用瀏覽器自帶下載，迅雷等下載軟件可能無法下載到有效資源。

相關器件

器件	類型	描述	數據手冊
PAM8124RHR	Audio Amplifiers	Audio Amp Speaker 1-CH Mono/2-CH Stereo 18W Class-D 24-Pin TSSOP EP T/R	點擊下載
