征集令 |物聯網WIFI雙路繼電器


設計簡介
基于ESP32芯片的WiFi雙路繼電器，可做物聯網開關，實現遠程控制電器的開關，可以根據不同的需求場景應用不同的方向，如智能開關燈，智能開關門鎖，智能開關窗簾，模塊化易擴展，可以根據需要擴展為四路，六路，八路等。

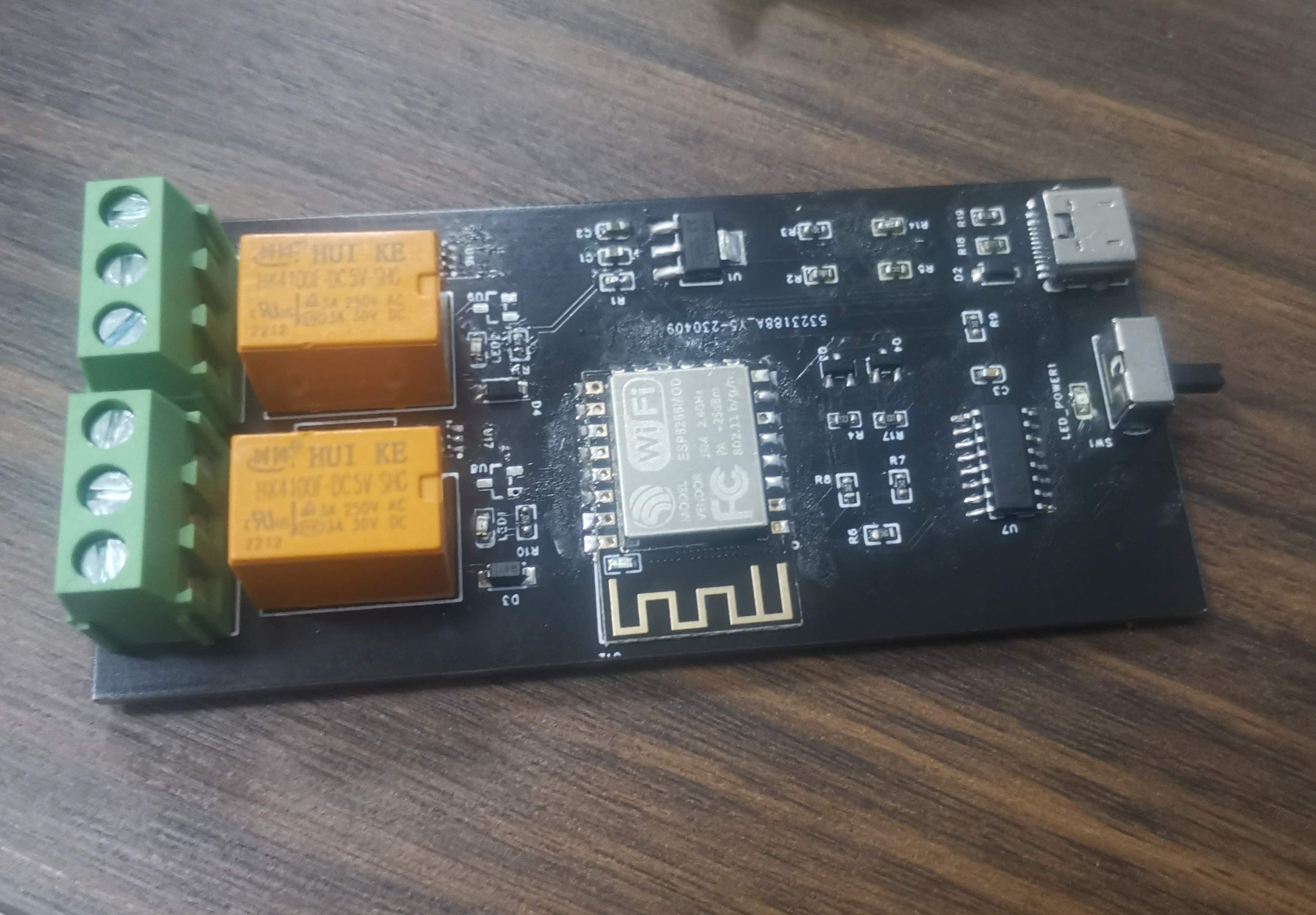

參考設計圖片
×
參考設計下載

！注意：請使用瀏覽器自帶下載，迅雷等下載軟件可能無法下載到有效資源。


相關器件
器件 類型 描述 數據手冊
SK12D07VG5 撥動開關 點擊下載
AMS1117-3.3 低壓差線性穩壓(LDO) 輸出類型：固定 最大輸入電壓：18V 輸出電流：1A 輸出電壓（最小值/固定值）：3.235V 點擊下載
0603F106M100NT 貼片電容 精度：±20% 容值：10uF 額定電壓：10V 溫漂系數（介質材料)：Y5V 材質:Y5V 點擊下載
19-217/R6C-AL1M2VY/3T 發光二極管 照明顏色：紅色 主波長/色坐標：617.5~633.5nm 點擊下載
CH340C USB芯片 驅動器/接收器數：- 協議類別：USB 2.0 類型：Transceiver 數據速率：2Mbps USB轉UART串口，內置晶振，手冊有提供將TTL 串口轉換為RS232 串口的應用原理圖 點擊下載
CC0603KRX7R9BB104 貼片電容 精度：±10% 容值：100nF 額定電壓：50V 溫漂系數（介質材料)：X7R 材質:X7R 點擊下載
RC0603FR-07300RL 貼片電阻 阻值（歐姆）：300 精度：±1% 功率：1/10W 溫度系數：±100ppm/°C 點擊下載
DSK14 肖特基二極管 直流反向耐壓（Vr）：40V 平均整流電流（Io）：1A 正向壓降（Vf）：550mV @ 1A VR=40V IO=1A VF=0.55V@1A 點擊下載
NUD3124LT1G 驅動芯片 24V 繼電器、馬達 驅動芯片 內置MOSFET、ESD保護和穩壓二極管 點擊下載
HK4100F-DC5V-SHG 繼電器 觸點形式：SPDT 觸點的額定電流：3A 線圈類型：Non Latching 線圈電壓：5VDC 繼電器類型：General Purpose 引腳是上窄下寬，最大處為0.62mm 點擊下載
DB128L-5.08-3P 螺釘式接線端子 點擊下載
SN74LVC1G04DBVR 門極和反相器 點擊下載
SS8050-H 三極管(BJT) 點擊下載
0603WAF1202T5E 貼片電阻 阻值（歐姆）：12K 精度：±1% 功率：1/10W 溫度系數：±100ppm/°C 點擊下載
ESP-12F(ESP8266MOD) WIFI模塊 屏蔽罩上的絲印是：ESP8266MOD，ESP8266EX串口WIFI 點擊下載
SS-12D02-VG4 撥動開關 額定電壓 DC：- 觸點額定電流：- 開關功能：On-On 電路結構：SPDT 額定電壓 AC：- 點擊下載
KH-TYPE-C-16P USB連接器 點擊下載
