IP5389-4.0

設計簡介

提任何問題之前請先仔細閱讀以下文字說明以及芯片手冊！！！

基于V2.0版本“IP5389+BM3451雙向100瓦快充移動電源方案”修改（點擊文字跳轉）

更新特性：

更合理的布局

更高的原件密度

完美適配的鋁合金外殼

更小的PCB尺寸（尺寸僅80*25mm）

更優秀的散熱設計（所有發熱器件均在背面，可通過導熱墊與外殼散熱）

集成4串保護板

輸入輸出功率最大100W

僅持4串三元鋰電池（TYP 3.7V）

移動電源部分芯片為IP5389_BZ

保護板部分芯片為BM3451TNDC_T28A

數碼管鏈接（點擊文字跳轉）鏈接內選項均可使用，不分共陰共陽

PW6206-5.0鏈接（點擊文字跳轉）5V，SOT23封裝

BM3451鏈接（點擊文字跳轉）

IP5389芯片鏈接（點擊文字跳轉）

RUH30J51M鏈接（點擊文字跳轉）

RU3030M2鏈接（點擊文字跳轉）

IP5389-NTC（NTC2）鏈接（點擊文字跳轉）B3380 10K 1% 長度70mm（10只）

BM3451-NTC(NTC1)鏈接（點擊文字跳轉）B3950 10K 1% 長度70mm（10只）

鋁合金外殼購買鏈接（點擊文字跳轉）需要定制132-135mm長度

只需要一個可以私信我(PS:有人為了滿足起訂量定做了太多，是誰我不說）

注意！！！大功率輸入輸出時電池端電流比較大，注意電池選型（單并推薦LG M50T 21700 OR 三星50S）

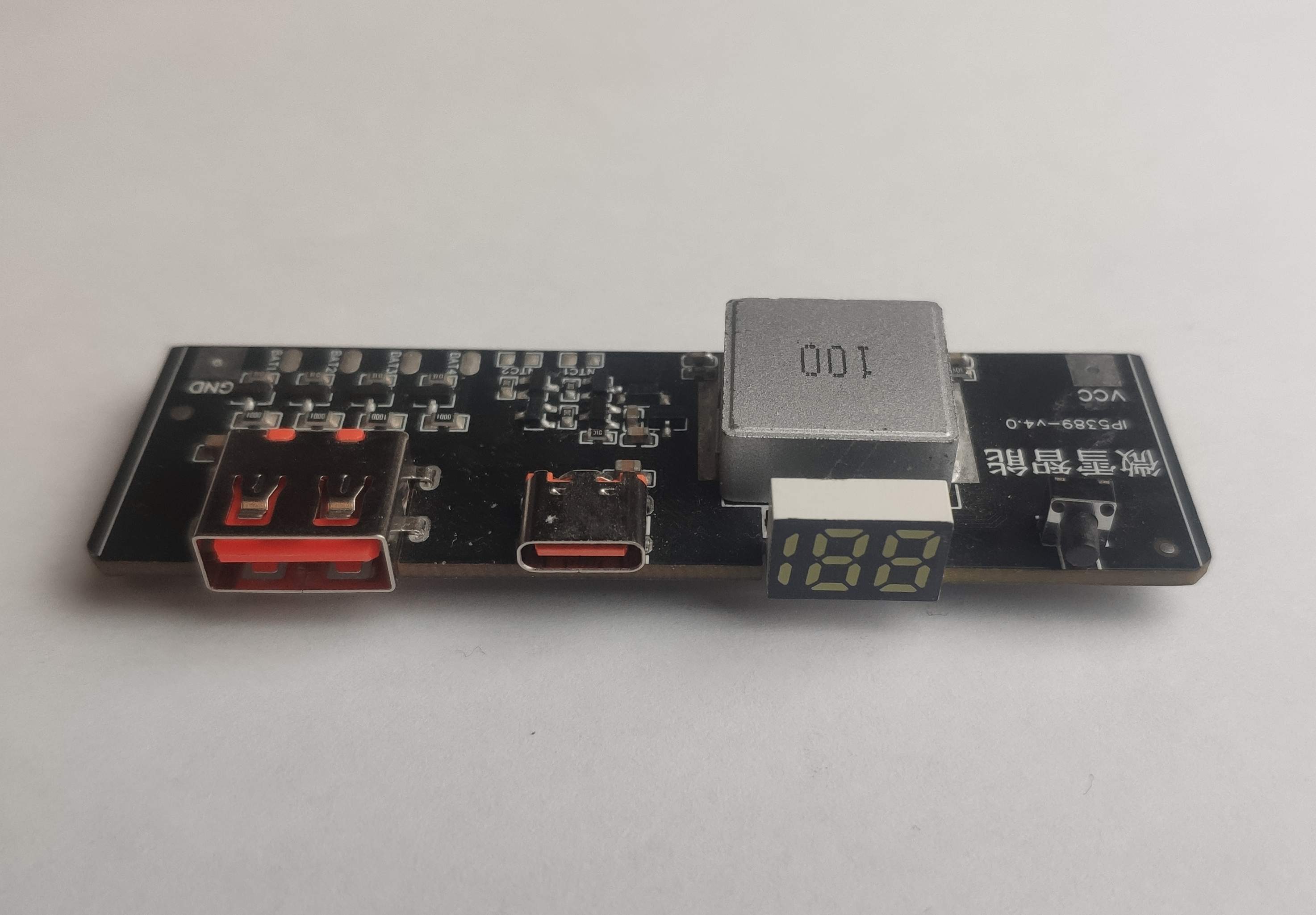

芯片簡介就不放了，需要的可以看上一個工程，直接上圖

5串版本做完了，下周更新出來

參考設計下載

！注意：請使用瀏覽器自帶下載，迅雷等下載軟件可能無法下載到有效資源。

相關器件

器件	類型	描述	數據手冊
CC0603KRX7R9BB104	貼片電容	精度：±10% 容值：100nF 額定電壓：50V 溫漂系數（介質材料)：X7R 材質:X7R	點擊下載
CL21A106KAYNNNE	貼片電容	精度：±10% 容值：10uF 額定電壓：25V 溫漂系數（介質材料)：X5R 材質:X5R 每盤2000個 7''REEL	點擊下載
CL05A225KO5NQNC	貼片電容	精度：±10% 容值：2.2uF 額定電壓：16V 溫漂系數（介質材料)：X5R 材質：X5R	點擊下載
CL10A105KB8NNNC	貼片電容	精度：±10% 容值：1uF 額定電壓：50V 溫漂系數（介質材料)：X5R 材質:X5R	點擊下載
CL21A226MAQNNNE	貼片電容	精度：±20% 容值：22uF 額定電壓：25V 溫漂系數（介質材料)：X5R 材質:X5R	點擊下載
CK1V101M-CRE77	貼片型鋁電解電容	容值：100uF 精度：±20% 額定電壓：35V CK寬溫品 105度 2000H	點擊下載
CL10A106MA8NRNC	貼片電容	精度：±20% 容值：10uF 額定電壓：25V 溫漂系數（介質材料)：X5R 材質：X5R	點擊下載
CL10A106KP8NNNC	貼片電容	精度：±10% 容值：10uF 額定電壓：10V 溫漂系數（介質材料)：X5R 材質:X5R	點擊下載
CL05B104KB54PNC	貼片電容	精度：±10% 容值：100nF 額定電壓：50V 溫漂系數（介質材料)：X7R	點擊下載
0603B103K500NT	貼片電容	精度：±10% 容值：10nF 額定電壓：50V 溫漂系數（介質材料)：X7R 材質：X7R	點擊下載
0603B222K500NT	貼片電容	精度：±10% 容值：2.2nF 額定電壓：50V 溫漂系數（介質材料)：X7R 材質:X7R	點擊下載
1N5819W	肖特基二極管	直流反向耐壓（Vr）：40V 平均整流電流（Io）：1A 正向壓降（Vf）：600mV @ 1A 40V,1A,VF=0.6V@1A	點擊下載
SMF30A	TVS二極管	反向關斷電壓（典型值）：30V 擊穿電壓（最小值）：33.3V 極性：Unidirectional 箝位電壓：48.4V 峰值脈沖電流（10/1000us）：4.2A TVS管 Pppm: 200W, VRWM: 30V	點擊下載
2.54-1*2P母	排針排母	針腳數：2 連接器類型：排母排數：1 觸頭類型：母形插口間距：0.100"(2.54mm)	點擊下載
MTP125-1105S1	排針排母	針腳數：5 連接器類型：排針排數：1 觸頭類型：公形引腳間距：0.100"(2.54mm)	點擊下載
TMPC1707HP-100MG-D	功率電感	精度：±20% 電感值：10uH 直流電阻（內阻）：11.8mΩ 額定電流：16.5A	點擊下載
RN1/2W1.3KΩFT/BA1	金屬膜電阻	阻值（歐姆）：1.3K 精度：±1% 功率：1/2W 溫度系數：±50ppm/°C 1/2W	點擊下載
HSBA4048	場效應管(MOSFET)	類型：N溝道漏源電壓(Vdss)：40V 連續漏極電流(Id)：100A 功率(Pd)：125W 導通電阻(RDS(on)@Vgs,Id)：1.8mΩ@10V,20A 閾值電壓(Vgs(th)@Id)：2.2V@250μA	點擊下載
RU30J30M	場效應管(MOSFET)		點擊下載
2301	MOS(場效應管)	漏源電壓（Vdss）：18V 連續漏極電流（Id）（25°C 時）：2.8A 柵源極閾值電壓：1.1V @ 250uA 漏源導通電阻：85mΩ @ 1A,4.5V 最大功率耗散（Ta=25°C）：1.25W 類型：P溝道 P溝道,-18V,-2.8A,85mΩ@-4.5V	點擊下載
2N7002	MOS(場效應管)	漏源電壓（Vdss）：60V 連續漏極電流（Id）（25°C 時）：115mA 柵源極閾值電壓：2.5V @ 250uA 漏源導通電阻：7.5Ω @ 500mA,10V 最大功率耗散（Ta=25°C）：200mW 類型：N溝道 N溝道,60V,0.115A,7Ω@10V	點擊下載
SDNT1608X103F3380FTF	NTC 熱敏電阻	常溫阻值（25°C，歐姆）：10K 功率：100mW 電阻精度：±1% B值的精度：±1% B值（25°C~50°C）：3380K	點擊下載
0603WAF1002T5E	貼片電阻	阻值（歐姆）：10K 精度：±1% 功率：1/10W 溫度系數：±100ppm/°C	點擊下載
0603WAF3601T5E	貼片電阻	阻值（歐姆）：3.6K 精度：±1% 功率：1/10W 溫度系數：±100ppm/°C	點擊下載
RC0603FR-07100RL	貼片電阻	阻值（歐姆）：100 精度：±1% 功率：1/10W 溫度系數：±100ppm/°C	點擊下載
0402WGF2702TCE	貼片電阻	阻值（歐姆）：27K 精度：±1% 功率：1/16W 溫度系數：±100ppm/°C	點擊下載
0402WGF6201TCE	貼片電阻	阻值（歐姆）：6.2K 精度：±1% 功率：1/16W 溫度系數：±100ppm/°C	點擊下載
0402WGF9101TCE	貼片電阻	阻值（歐姆）：9.1K 精度：±1% 功率：1/16W 溫度系數：±100ppm/°C	點擊下載
0603WAF100JT5E	貼片電阻	阻值（歐姆）：10 精度：±1% 功率：1/10W 溫度系數：±400ppm/°C	點擊下載
FMF06FTHR005-LHL	貼片低阻值采樣電阻	功率：1W 精度：±1% 阻值（歐姆）：0.005 溫度系數：±70 ppm/℃ 合金電阻	點擊下載
0402WGF4700TCE	貼片電阻	阻值（歐姆）：470 精度：±1% 功率：1/16W 溫度系數：±100ppm/°C	點擊下載
RC0805FR-07100RL	貼片電阻	阻值（歐姆）：100 精度：±1% 功率：1/8W 溫度系數：±100ppm/°C	點擊下載
0603WAF1004T5E	貼片電阻	阻值（歐姆）：1M 精度：±1% 功率：1/10W 溫度系數：±100ppm/°C	點擊下載
RC0402DR-07470RL	貼片電阻	阻值（歐姆）：470 精度：±0.5% 功率：1/16W 溫度系數：±100ppm/°C	點擊下載
0402WGF1004TCE	貼片電阻	阻值（歐姆）：1M 精度：±1% 功率：1/16W 溫度系數：±100ppm/°C	點擊下載
0402WGF6981TCE	貼片電阻	阻值（歐姆）：6.98K 精度：±1% 功率：1/16W 溫度系數：±100ppm/°C	點擊下載
0402WGF4702TCE	貼片電阻	阻值（歐姆）：47K 精度：±1% 功率：1/16W 溫度系數：±100ppm/°C	點擊下載
0402WGF1005TCE	貼片電阻	阻值（歐姆）：10M 精度：±1% 功率：1/16W 溫度系數：±200ppm/°C	點擊下載
FMF06FTHR010-LHL	貼片低阻值采樣電阻	功率：1W 精度：±1% 阻值（歐姆）：0.01 溫度系數：±70 ppm/℃ 合金電阻	點擊下載
AC0603JR-072RL	貼片電阻	阻值（歐姆）：2 精度：±5% 功率：1/10W 溫度系數：±200ppm/°C	點擊下載
RTA02-4D101JTH	網絡排阻	阻值（歐姆）：100 電阻器數：4 精度：±5% 每元件功率：1/16W 溫度系數：±200ppm/°C	點擊下載
GT-TC108B-H034-L1	輕觸開關		點擊下載
TYPE-C-16M-0053MD1	USB連接器		點擊下載
