我的電子生涯是從初中開始，那是玩的最多就是洞洞板，來上圖?。。。?！

剛接觸電路時，使用最多就是直插類的元件，洞洞板也成為電子萌新入門的一個常用物料（上面電路都比較有趣味性）

后來隨著學歷提升，在大學時學習了PCB繪制這門課程，在老師帶領下我也有了許多成長，2020年接觸了立創EDA繪制了第一塊PCB，并送了樣，也是我不斷學習過程中的點滴成長，打算用開源的方式保留這份回憶。

工程描述：

一、工作原理：

1、利用BT33F單結晶體管的特性，通過電容C充放電來觸發晶閘管MCR100-6控制極，使其導通，通過調節電容充放電的速度可以改變晶閘管導通角的大小，（像開關水龍頭一樣）控制負載的工作狀態。電路原理非常簡單，非常適合模擬電子入門學習。（電路包含知識：橋式整流、穩壓電路、電容充放電電路、晶閘管脈沖控制電路）

二、材料準備：

1、IN4007整流二極管5個

2、MCR100-6晶閘管1個

3、IN4148開關二極管1個

4、100K可調電阻一個

5、IN4736 ?12V穩壓二極管一個

6、0.1uf電容一個

7、100歐姆 ?330歐姆 ?2K ?10K直插1/4w電阻共4個

8、BT33F單結晶體管一個

?注 ：元件立創商城均有配套出售，也可以某寶購買。BT33f建議淘寶購買，并且注意別買到假貨或者損壞的了（測量方法：單結晶體管有一個發射極e,一個第一基極b1和一個第二基極b2. e對b1像一個二極管，即用萬用表負表筆接e，正表筆接b1,測得的電阻小，反過來電阻大。e對b2，也像一個二極管，情況同上。 b1與b2之間相當于一個固定電阻，表筆正反向測得的電阻值不變，不同的管子此值是不同的，一般在3kΩ～12kΩ范圍）

三、焊接與打樣

打樣：直接在文末打開工程，直接可以進行免費打樣

焊接：因為都是直插元件，所以對電子萌新非常友好，對于初次焊接或是焊接技能不是很扎實的新人，這個電路的成功率也是比較高的。（適合電子入門）

?

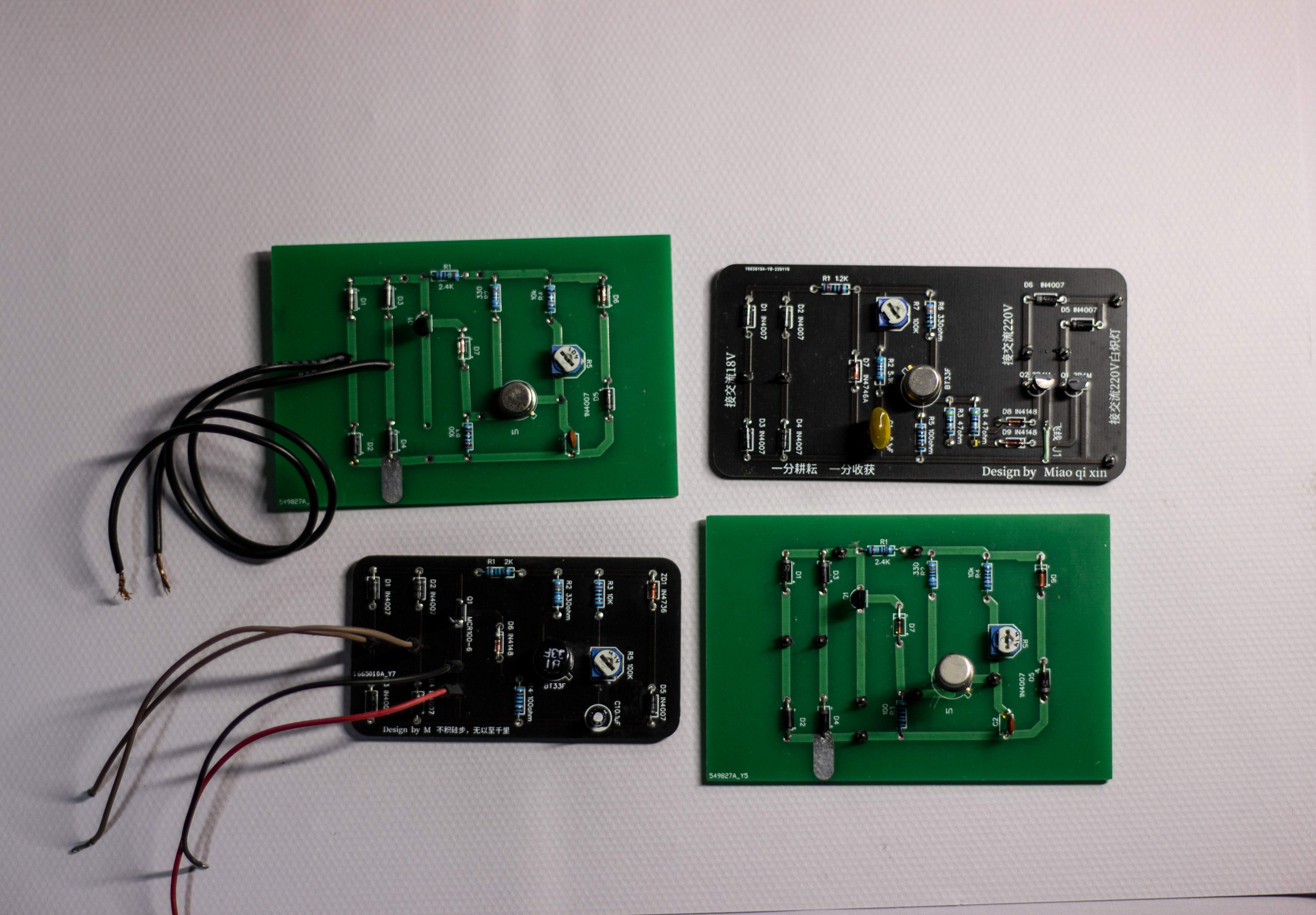

? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?焊接完成后成品

四、調試和波形測試

調試：在整流橋和可控硅下方預留了焊盤可供測試，在交流12伏輸入接入電源，可控硅下方接入12伏阻性負載調節電位器可以觀察負載工作情況，下圖是用12伏小燈泡進行的測試，亮度調節還是相當明顯的。

波形測試：

有條件可以測試橋式整流、穩壓、電容充放電、可控硅觸發脈沖的波形，可以通過波形進一步分析電路的工作原理和狀態。

總結

這個電路總體來說，比較簡單非常適合新手剛玩電子入門，了解元器件工作狀態和半導體的一些特性，不論是焊接還是學習PCB繪制，這個板子的容易程度較為簡單，可以給剛學電子的同學學習下去的信心。最后，如果遇到焊接之后出現電路不工作，可以從橋式整流電路有沒有正常工作，穩壓電路是不是正常，電容充放電電路，脈沖振蕩有無，晶體管有無觸發電壓去判斷。
