2018161042麥浩翔

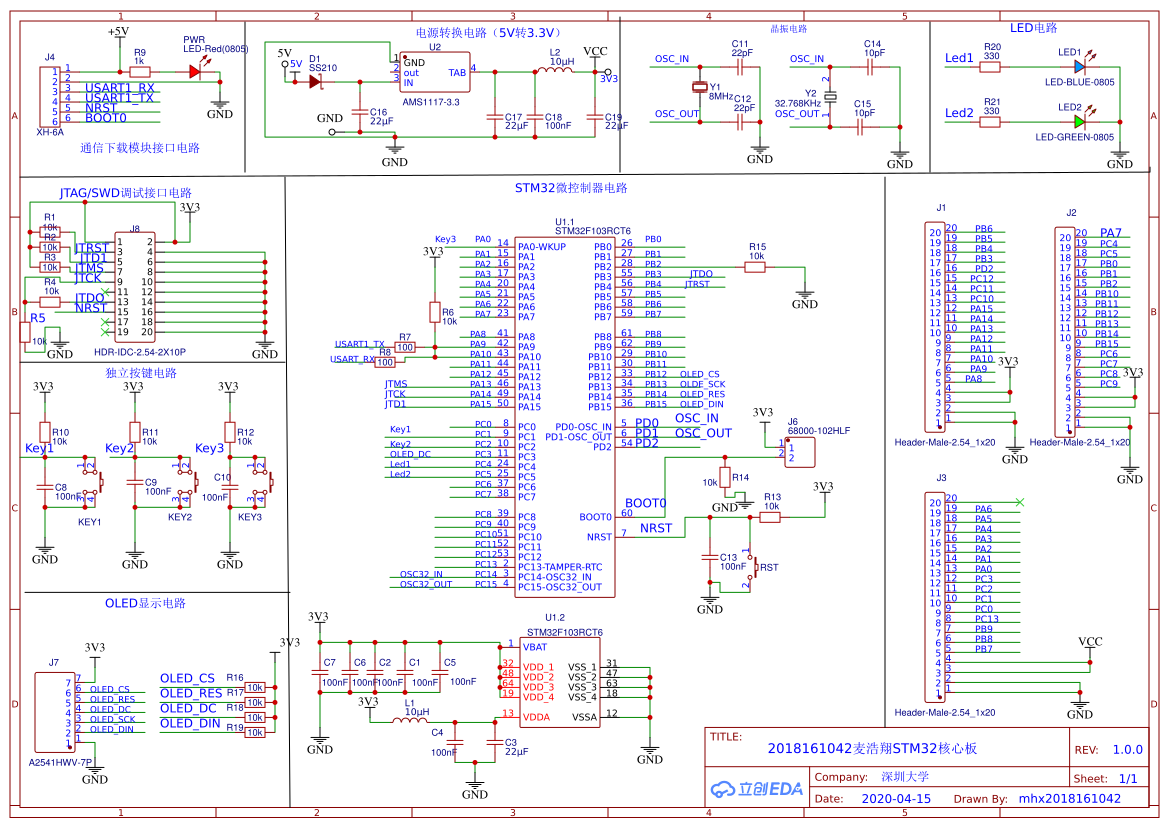

設計簡介

參考設計下載

！注意：請使用瀏覽器自帶下載，迅雷等下載軟件可能無法下載到有效資源。

相關器件

器件	類型	描述	數據手冊
K2-6639SP-D4SC-04	輕觸開關	電路結構：SPST-NO 觸點額定電流：50mA @ 12VDC 按鈕頭類型：Standard 按鈕作用方向：Top Actuated 665.5mm 輕觸按鍵.	點擊下載
Q13FC1350000400	貼片晶體諧振器（無源）	等效串聯電阻（ESR）：70kΩ 主頻：32.768KHz 頻率公差：±20ppm 負載電容值：12.5pF	點擊下載
K2-1107ST-A4SW-06	輕觸開關	電路結構：SPST-NO 觸點額定電流：50mA @ 12VDC 按鈕頭類型：Rectangular Button 按鈕作用方向：Top Actuated	點擊下載
19-217/R6C-AL1M2VY/3T	發光二極管	照明顏色：紅色主波長/色坐標：617.5~633.5nm	點擊下載
D-B080508B1-KS2	發光二極管	照明顏色：藍色主波長/色坐標：456~457nm 0805藍燈，高亮：33-36mcd@5mA，波長：456-457nm，耐ESD：1000V	點擊下載
X49SM1431818MSD2SC	貼片晶體諧振器（無源）	等效串聯電阻（ESR）：40Ω 主頻：14.31818MHz 頻率公差：±20ppm 負載電容值：20pF -	點擊下載
68000-102HLF	排針排母	針腳數：2 連接器類型：排針排數：1 觸頭類型：公形引腳間距：0.100"(2.54mm)	點擊下載
0201X104K100NT	貼片電容	精度：±10% 容值：100nF 額定電壓：10V 溫漂系數（介質材料)：X5R 材質:X5R	點擊下載
0201WMF0000TEE	貼片電阻	阻值（歐姆）：0 精度：±1% 功率：1/20W 溫度系數：-	點擊下載
GRM0335C1H220JA01D	貼片電容	精度：±5% 容值：22pF 額定電壓：50V 溫漂系數（介質材料)：C0G 材質:C0G	點擊下載
GRM0335C1H100JA01D	貼片電容	精度：±5% 容值：10pF 額定電壓：50V 溫漂系數（介質材料)：C0G 材質:C0G	點擊下載
AMS1117-3.3	低壓差線性穩壓(LDO)	輸出類型：固定最大輸入電壓：18V 輸出電流：1A 輸出電壓（最小值/固定值）：3.235V	點擊下載
SS210	肖特基二極管	直流反向耐壓（Vr）：100V 平均整流電流（Io）：2A 正向壓降（Vf）：850mV @ 2A 100V,2A,VF=0.85V@2A	點擊下載
A2541HWV-7P	排針排母	針腳數：7 連接器類型：排母排數：1 觸頭類型：母形插口間距：0.100"(2.54mm) -	點擊下載
XH-6A	線對板/線對線連接器	針腳數：6 連接器類型：針座觸頭類型：公形引腳間距：0.098"(2.50mm) 系列：XH 2.5mm 直針	點擊下載
NCD0805G1	發光二極管	照明顏色：綠色主波長/色坐標：525~537.5nm 色溫 - CCT（K）：-	點擊下載
2.54-2*10P簡牛	IDC連接器(牛角/簡牛)		點擊下載
0201WMF1001TEE	貼片電阻	阻值（歐姆）：1K 精度：±1% 功率：1/20W 溫度系數：±200ppm/°C	點擊下載
0201WMF1002TEE	貼片電阻	阻值（歐姆）：10K 精度：±1% 功率：1/20W 溫度系數：±200ppm/°C	點擊下載
STM32F103RCT6	ST(意法半導體)	工作電壓：2V ~ 3.6V CPU位數：32-Bit CPU內核：ARM? Cortex?-M3 主頻（MAX)：72MHz ROM類型：FLASH STM32 Series 32-bit 256 kB Flash 48 kB RAM ARM Based Microcontroller - LQFP-64	點擊下載

群聊設計，與管理員及時溝通

歡迎加入EEWorld參考設計群，也許能碰到搞同一個設計的小伙伴，群聊設計經驗和難點。入群方式：微信搜索“helloeeworld”或者掃描二維碼，備注：參考設計，即可被拉入群。另外，如您在下載此設計遇到問題，也可以微信添加“helloeeworld”及時溝通。
