規格：

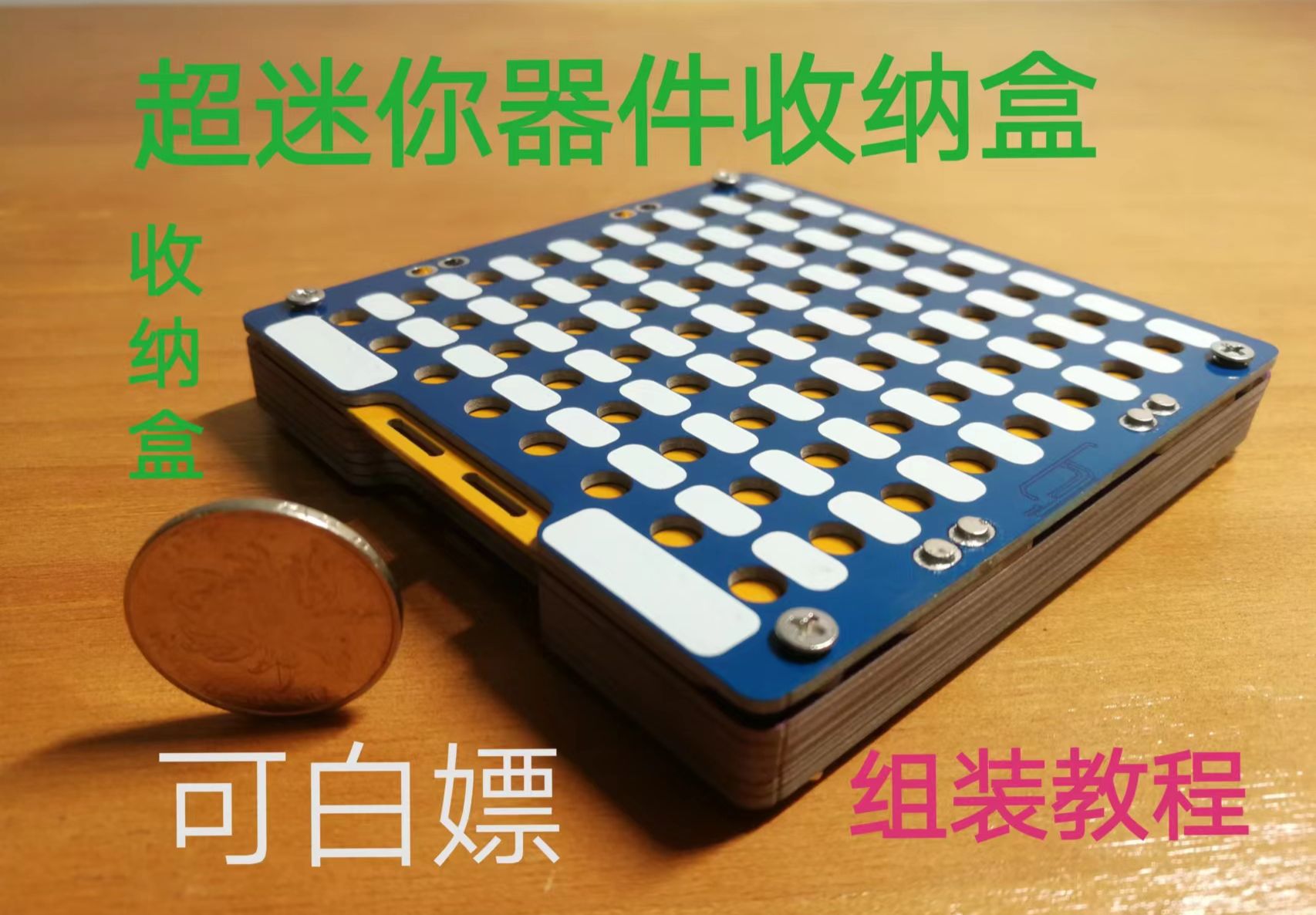

可收納直徑5mm以下的元器件，配備嵌入式磁吸筆，可調節磁力吸附不同大小和數量的阻容感器件，可磁吸0201到0603的器件，其他較大器件可用鑷子取。搭載20mAh鋰電池，可使用Type-C充電，帶充電指示，充滿提醒。含64個器件容納井，每個井口配備獨立照明LED。推拉式抽屜設計，磁吸定位，開合清脆干凈利落，防誤開，包邊設計，可傾斜90度不掉落器件，一個蘿卜一個坑的絲印設計，可自由書寫不同的參數，酒精可重新擦寫。10乘10厘米超迷你設計，出差方便攜帶！

概述：

該器件收納盒設計，如果按無鉛打樣，成本是很高的，我設計這款收納盒的目的是捕捉到了瞬間的靈感，付諸行動，耐用是毋庸置疑的，因為硬邦邦，但是不接受有鉛，不使用優惠券白嫖去做，是不劃算的，如果你不差錢，又很喜歡搗鼓一下，這款很mini，帶出差調試都很方便，不妨可以試試。

設計上有白嫖和付錢的兩種選擇，有錢自然好辦一些，白嫖的也不是不行，我已經盡量將焊盤設計在人手觸碰不到的地方，實在經常摸到的焊盤地方，自己找膠布纏住就行。

原理：

利用PCB的巧妙設計，堆疊設計，配合強磁鐵，做一款器件收納盒。

作用：

可收納阻容感，和外徑小于3.3mm的貼片器件，結實耐用，小巧迷你，方便攜帶，收納種類多達64種！

工作條件：

常溫使用，強磁鐵注意不要暴露在高溫環境下，高溫會導致磁鐵失磁。

測試參數：

實測最小可以裝0201的阻容感，最大可以裝SOT-23-5封裝的貼片器件。

?

使用說明：
1.收納的器件組要是阻容感，其他器件較大不能用磁吸筆取樣，因為吸不起來。不介意用鑷子取也可裝其他器件。
2.能裝的最小器件看個人組裝效果而定，如果組裝后縫隙大于器件個體的尺寸，則器件會漏出。
3.照明LED可選擇性貼片，可貼可不貼，只是有光源好看器件還有沒有。
4.取樣手盡量穩一些，避免物料掉到別的格子里面。
5.磁吸筆可調節磁力，磁鐵往筆頭方向推進，磁力強，吸附更多器件，反之更弱。
6.磁力筆使用完畢之后，請收納到左側暗格內，避免丟失。

方案選定指南：

（1）白嫖版本：

（2）付費體驗版本：

特別鳴謝：

其他物料鏈接：

（1）鋰電池：【淘寶】https://m.tb.cn/h.UshkfsN?tk=AXNTdknq3om CZ0001 「適用于 JBL TUNE 220TWS 藍牙耳機電池 225TWS原裝電池 電板22mAh」
點擊鏈接直接打開 或者 淘寶搜索直接打開

（2）強磁鐵-買3*3mm：【淘寶】https://m.tb.cn/h.UIMctiy?tk=hJxodknKtSY CZ0001 「圓形磁鐵直徑2/3/4mm小號貼片強磁圓柱吸鐵石小磁鐵粒磁石銣磁鋼」
點擊鏈接直接打開 或者 淘寶搜索直接打開

（3）螺絲-買M3*16mm:【淘寶】https://m.tb.cn/h.UsqFg4z?tk=u2fydkCPuCf CZ0001 「3mm 4mm 304不銹鋼十字平頭螺絲 沉頭螺釘 平機螺栓M3 M4 *4-*100」
點擊鏈接直接打開 或者 淘寶搜索直接打開

（4）螺帽-買買M3：【淘寶】https://m.tb.cn/h.UIWLbCR?tk=5ghrdkClK8e CZ0001 「304不銹鋼外六角螺母螺帽螺絲母帽羅絲冒大全M3M4M5M6M8M10M12M30」
點擊鏈接直接打開 或者 淘寶搜索直接打開

注意事項：

（1）磁吸筆，是兩個板子夾著兩個強磁鐵，筆的四周用4個2.45mm的那種排針，中間用掰直的回形針做筆頭和內芯。

（2）強磁鐵不能接受長時間高溫，容易失去磁性，所以最好用低溫焊錫，沒有的話焊接迅速點也行。

（3）抽屜跟緊很難開啟，就調節松一點，然后用502膠水固定即可。

（4）電池沒有保護板，自己找個小電池拆個保護板裝上去。

（5）Type-c座子要剪一下定位引腳才能焊接。

（6）白嫖版不能裝LED，因為白嫖最大只能鉆孔≤5mm，所以空間會很有限，不夠空間裝電路和LED，大于5mm的槽需要冼板費50元。付款版本就可以裝LED，如果你選付款的主體，優先選用下圖那種：

付款優選版本：空間大，容量大，可以裝LED電路，打樣時候回復接受斷板就行，立創明面上不支持3mm以下板寬的。

白嫖版本：空間較小，無法裝LED

（7）磁鐵焊接的注意事項：

最好用低溫錫125°的，熱風160°加熱一下凝固，這樣減少磁鐵失磁。

（8）磁力筆怎么裝？

（9）底板磁鐵和面板磁鐵方向（S對N極性）核對好，這樣能不同的收納盒之間磁吸疊起來！

（10）不缺錢，建議都用無鉛板。

輔助工具：

（1）元器件裝載專用漏斗，有3D打印機條件的可以直接打印

（2）墊片，免去使用PCB，1.6mm板厚有0.4mm間隙的問題，如果要用0402及其以下器件的可以選擇打印墊片

版本更新：

20230529：在B站小伙伴（@傲木墨羽）的提醒下，更新夾層和主體的設計圖紙，解決物料盒關閉狀態下，腔體之間通過活動夾層的圓孔串料的問題。

修正前如下圖：

修正后如附件視頻演示《修正腔體串料問題》。

20230603：在開源平臺小伙伴（@Martincastle ）的提醒下，修正底層絲印的偏位問題。

B站視頻：

（1）【立創器件收納盒，巨能裝，帶電路和獨特磁吸筆設計-嗶哩嗶哩】 https://b23.tv/NXsZNWg

（2）【白嫖個收納盒，超級迷你，組裝教程分享！可用于收納元器件-嗶哩嗶哩】 https://b23.tv/8sbW7qt

特別鳴謝：

嘉立創PCB，Bilbil，B站小伙伴（@傲木墨羽）@Martincastle ?

?
