1、模塊簡介：

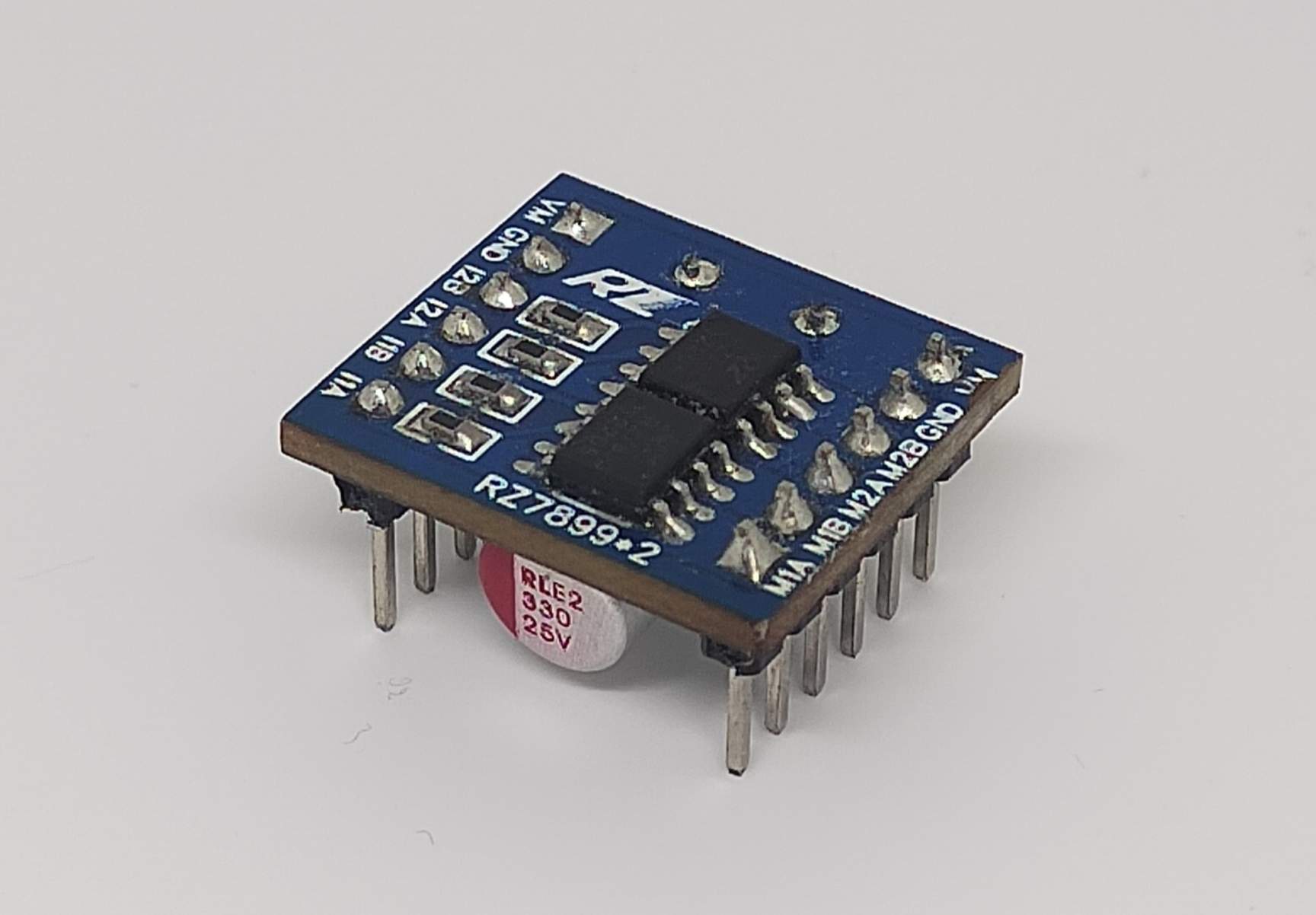

基于RZ7899電機驅動芯片的雙路電機驅動模塊，相比于市面上大部分成品模塊，更加小巧便宜，皮實好用。

2、應用場景：

可以廣泛應用在電子設計競賽、智能車競賽、工程訓練競賽、個人DIY等等需要用到直流電機、小馬達、風扇的地方。

3、產品概述：

此模塊便宜皮實，成本不到五塊錢。相較于市面上常見的幾種模塊，體積比L298N小很多，耐壓和輸出電流比TB6612大很多，而使用一樣簡單方便，且實測芯片工作穩定可靠不容易燒。

4、產品參數：

通道：雙路；

尺寸：1.8x2.0cm

工作電壓：3.0V~25V（需考慮電解電容耐壓）；

控制電壓：3.3V~5V兼容；

輸出電流：單路典型值3A，峰值5A；

特性：

? ? 1. 有緊急停止功能；

? ? 2. 有過熱保護功能；
? ? 3. 有過流嵌流及短路保護功能；

? ? 4.內置二極管能釋放感性反向沖擊電流；

5、使用方法：

真值表如下，使用兩路PWM驅動一路電機：

6、其他：

也順手繪制了模塊的符號和封裝（不知道大家能不能搜到）

7、驗證實物及使用案例（巡線避障小車）
