都說科技以換殼為本

這次。。。。

?

來點帶殼的。

?

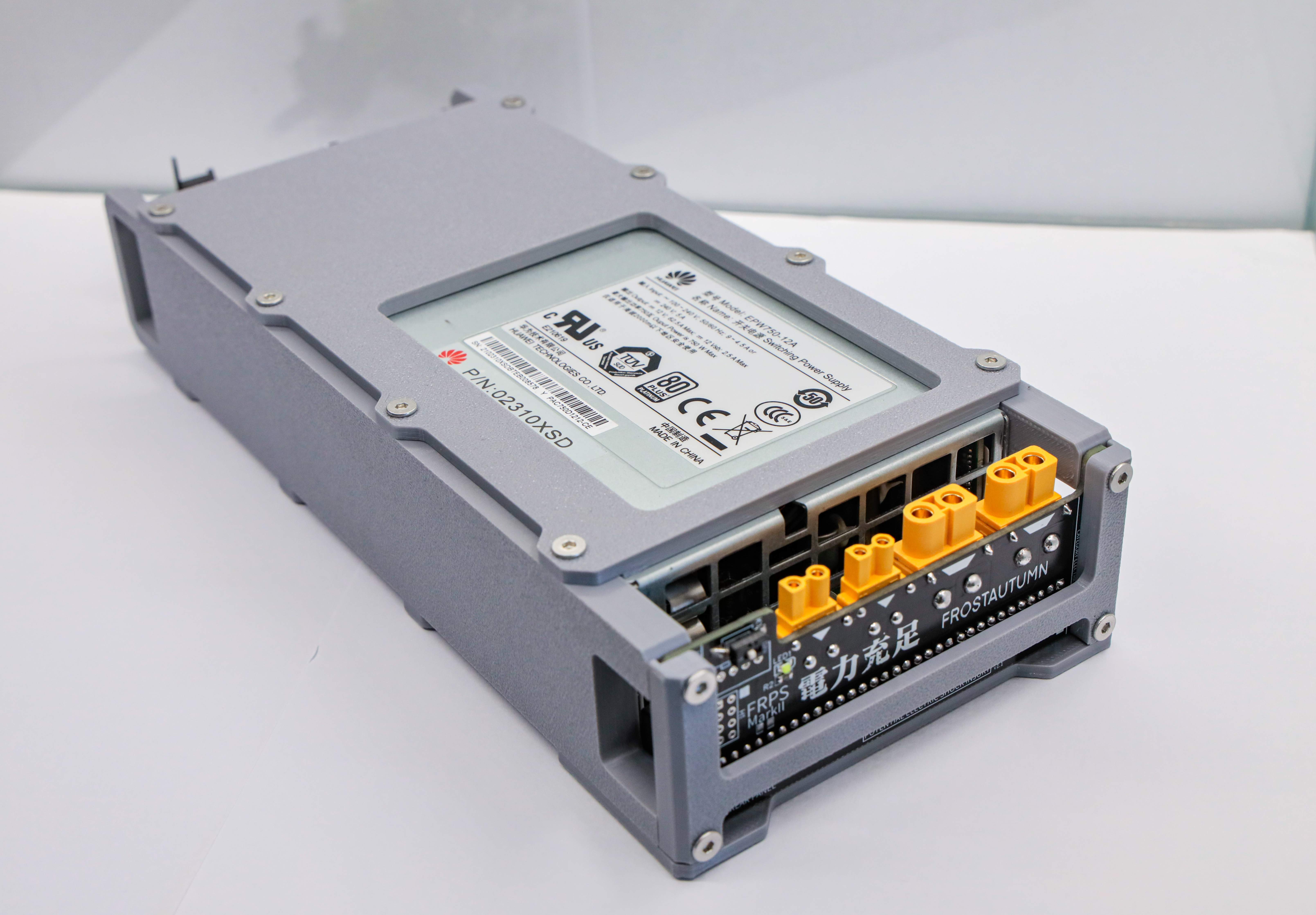

設計背景：傳統的自制服務器電源背板通常引腳外露，碰到金屬容易短路，同時這個64p的接口有多緊，相必做過的朋友都知道（只有桌面受傷的世界達成了）金屬的電源外殼容易氧化生銹，放久了就不好看了，于是就設計了這一款【FRPS系列】服務器電源籠，科技嘛，換個殼又可以遙遙領先了（狗頭

?

版權說明

• 此項目版權為霜秋凜然所有。
• 此項目為CC-BY-NC-SA協議（即創作共用-署名-非商業性-相同方式共享）且禁止未授權的演繹（截取原工程部分或者在原工程基礎上加以修改而誕生的新工程稱之為“演繹”），即使被授權，也要以同樣方式共享其工程才方可進行演繹(需要標注原作者署名以及來源)，請大家自覺遵守開源協議，共同維護開源環境。
• 此項目僅供DIY以及學習之用，禁止將此項目用于一切商業行為（以牟利為目的販賣，傳播，復制）包括以上三點且不局限于以上三點。
• 注意?。”井a品未授權給任何組織或個人進行銷售，如有授權會在此公示，本工作室拒絕對其他渠道購買的產品提供售后以及技術支持。

?

這是一款老套的CSPS電源背板，但是添加了電源信號輸出接口（具體定義請看電路圖），可以用于讀取電源信息。

傳統的XT60+XT60+XT30+XT30的輸出接口（為什么不都是XT60？因為放不下了）

同時配備了脫機啟動開關（短接1和4腳）和用于自制DC-ATX的12Vsb待機電壓接口（預留的XH2.54 4P，具體定義請看電路圖）

?

因為這個電源進風口在正前方，所以在保證強度的前提下，盡可能地鏤空了外殼，增加空氣流通的面積。

?

?

已經過測試的電源：

華為EPW750-12A 750W

光寶LITEON PS-2461-1H 460W

理論支持大部分所謂的“CSPS”服務器電源 具體以接口為準，短接啟動引腳必須是’1和4‘。

?

打印外殼說明：

請查看附件

所需安裝螺絲：
M3 x 10mm 16顆 用于固定上蓋和底板
M3 x ?12mm或14mm 4顆 用于固定pcb和擋板

打印注意事項：
推薦 上蓋、底板、擋板使用全實心填充，已經做了輕量化設計，節約材料
推薦左右側板的填充不小于30％

?

其他。。。。

?

好像沒有什么可以講的了
