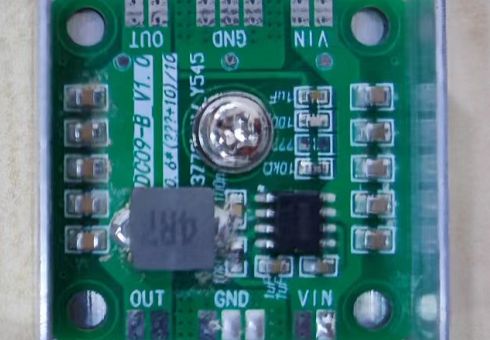

降壓模塊-SY8205

設計簡介

注：被動散熱，是指搭配鋁殼散熱片

不需要BOM，工程文件可導出，而且板子絲印上有元器件型號

參考設計下載

DC09-B_V1.00.zip

！注意：請使用瀏覽器自帶下載，迅雷等下載軟件可能無法下載到有效資源。

相關器件

器件	類型	描述	數據手冊
8205A	MOS(場效應管)	漏源電壓（Vdss）：19.5V 連續漏極電流（Id）（25°C 時）：6A 柵源極閾值電壓：1.2V @ 250uA 漏源導通電阻：27mΩ @ 4.5A,4.5V 最大功率耗散（Ta=25°C）：1.5W 類型：雙N溝道	點擊下載
CL21A106KAYNNNE	貼片電容	精度：±10% 容值：10uF 額定電壓：25V 溫漂系數（介質材料)：X5R 材質:X5R 每盤2000個 7''REEL	點擊下載
0603B104K500NT	貼片電容	精度：±10% 容值：100nF 額定電壓：50V 溫漂系數（介質材料)：X7R 材質:X7R	點擊下載
CL10A105KB8NNNC	貼片電容	精度：±10% 容值：1uF 額定電壓：50V 溫漂系數（介質材料)：X5R 材質:X5R	點擊下載
0603WAF1002T5E	貼片電阻	阻值（歐姆）：10K 精度：±1% 功率：1/10W 溫度系數：±100ppm/°C	點擊下載
CC0603JRNPO9BN101	貼片電容	精度：±5% 容值：100pF 額定電壓：50V 溫漂系數（介質材料)：NP0 材質:NP0	點擊下載
FXL0630-4R7-M	功率電感	精度：±20% 額定電流：6A 直流電阻（內阻）：33mΩ 電感值：4.7uH 一體成型電感合金電感超大電感功率電感	點擊下載
DM9161AEP	以太網芯片	類型：Physical Layer Transceivers 電源電壓：3.3V 接口類型：MII, SMI, TP 標準：10/100 Base-T/TX PHY	點擊下載
