[單片機]STM32F103VET6最小系統設計

設計簡介

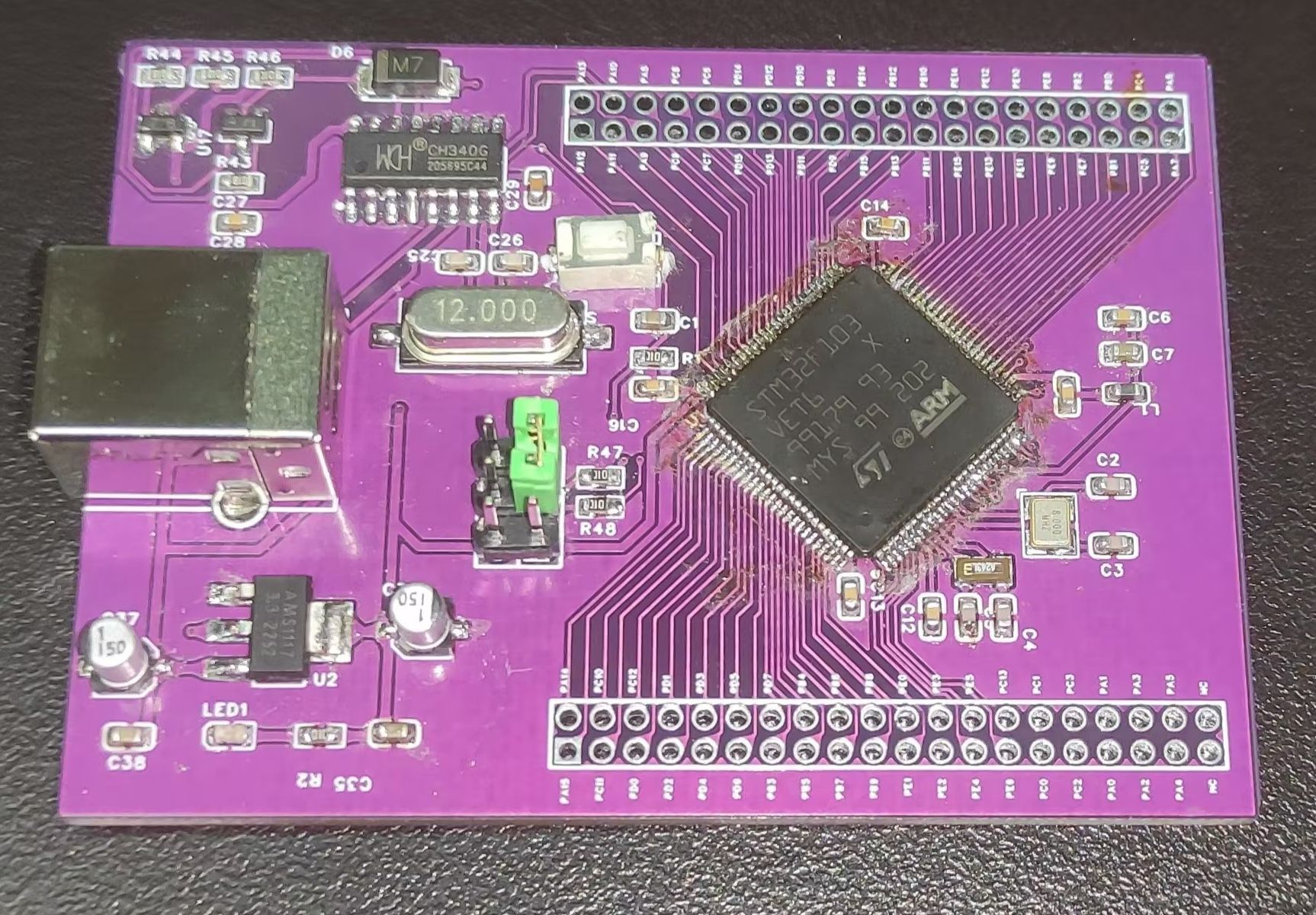

使用STM32F103VET6芯片設計了一款最小系統板，已驗證實物，串口通信沒有問題，可一鍵下載程序

參考設計下載

！注意：請使用瀏覽器自帶下載，迅雷等下載軟件可能無法下載到有效資源。

相關器件

器件	類型	描述	數據手冊
STM32F103VET6	ST(意法半導體)	工作電壓：2V ~ 3.6V CPU位數：32-Bit CPU內核：ARM? Cortex?-M3 主頻（MAX)：72MHz ROM類型：FLASH STM32 Series 32-Bit 512 KB Flash 64 KB RAM ARM Based Microcontroller - LQFP-100	點擊下載
0603WAF1002T5E	貼片電阻	阻值（歐姆）：10K 精度：±1% 功率：1/10W 溫度系數：±100ppm/°C	點擊下載
CL10A105KB8NNNC	貼片電容	精度：±10% 容值：1uF 額定電壓：50V 溫漂系數（介質材料)：X5R 材質:X5R	點擊下載
HC-49SM12MHz20pF30ppm	貼片晶體諧振器（無源）	等效串聯電阻（ESR）：50Ω 主頻：12MHz 頻率公差：±20ppm 負載電容值：20pF -	點擊下載
CC0603JRNPO9BN220	貼片電容	精度：±5% 容值：22pF 額定電壓：50V 溫漂系數（介質材料)：NP0 材質:NP0	點擊下載
0603CG100J500NT	貼片電容	精度：±5% 容值：10pF 額定電壓：50V 溫漂系數（介質材料)：C0G 材質:C0G	點擊下載
0603B104K500NT	貼片電容	精度：±10% 容值：100nF 額定電壓：50V 溫漂系數（介質材料)：X7R 材質:X7R	點擊下載
CL10A106MA8NRNC	貼片電容	精度：±20% 容值：10uF 額定電壓：25V 溫漂系數（介質材料)：X5R 材質：X5R	點擊下載
LQM18FN100M00D	貼片電感	精度：±20% 額定電流：50mA 直流電阻（內阻）：1.17Ω 電感值：10uH	點擊下載
AMS1117-3.3	低壓差線性穩壓(LDO)	輸出類型：固定最大輸入電壓：18V 輸出電流：1A 輸出電壓（最小值/固定值）：3.235V	點擊下載
USB-B01	USB連接器		點擊下載
F980J107MMAAXE	鉭電容		點擊下載
CA45-A-35V-0.1UF-K	鉭電容		點擊下載
NCD0603R1	發光二極管	照明顏色：紅色主波長/色坐標：615~630nm 0603 紅色貼片LED 發光二極管	點擊下載
CH340G	USB芯片	驅動器/接收器數：- 協議類別：USB 2.0 類型：Transceiver 數據速率：2Mbps 晶振外部電容需33pF/47pF,具體見規格書.USB轉UART，穩定可靠，應用廣	點擊下載
0603CG300J500NT	貼片電容	精度：±5% 容值：30pF 額定電壓：50V 溫漂系數（介質材料)：C0G 材質:C0G	點擊下載
CL10A226MQ8NRNC	貼片電容	精度：±20% 容值：22uF 額定電壓：6.3V 溫漂系數（介質材料)：X5R 材質:X5R	點擊下載
CC0603KRX7R9BB103	貼片電容	精度：±10% 容值：10nF 額定電壓：50V 溫漂系數（介質材料)：X7R 材質：X7R	點擊下載
RC0603FR-071KL	貼片電阻	阻值（歐姆）：1K 精度：±1% 功率：1/10W 溫度系數：±100ppm/°C	點擊下載
S8050	三極管	晶體管類型：NPN 集電極電流Ic：500mA 集射極擊穿電壓Vce：25V 額定功率：225mW NPN	點擊下載
S8550	三極管	晶體管類型：PNP 集電極電流Ic：500mA 集射極擊穿電壓Vce：25V 額定功率：225mW	點擊下載
1N4007	通用二極管	直流反向耐壓（Vr）：1kV 平均整流電流（Io）：1A 正向壓降（Vf）：1.1V @ 1A 1000V,1A,VF=1.1V@1A	點擊下載
