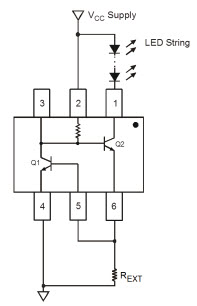

AL5802 30V 可調電流吸收線性 LED 驅動器的典型應用

使用 Diodes Incorporated 的 AL5802 的參考設計

設計簡介

AL5802 30V 可調電流吸收線性 LED 驅動器的典型應用。 AL5802 將高增益 NPN 晶體管與預偏置 NPN 晶體管相結合，構成簡單的小型 LED 驅動器。 AL5802 集電極開路輸出可在 0.8V 至 30V 電壓范圍內工作，使其能夠在 5V 至 24V 電源電壓下工作，無需額外組件

說明

Typical Application for AL5802 30V Adjustable Current Sink Linear LED Driver. The AL5802 combines a high gain NPN transistor with a pre-biased NPN transistor to make a simple small footprint LED driver. The AL5802 open-collector output can operate from 0.8V to 30V enabling it to operate from 5V to 24V power supplies without additional components

主要特色

Input Voltage

5 to 24 V
Output Voltage

0.8 to 30 V

相關文檔

303al5802

！注意：請使用瀏覽器自帶下載，迅雷等下載軟件可能無法下載到有效資源。

相關器件

器件	類型	描述	數據手冊
AL5802-7	LED Drivers	LED Driver 5V/9V/12V/15V/18V/24V 6-Pin SOT-26 T/R	點擊下載
