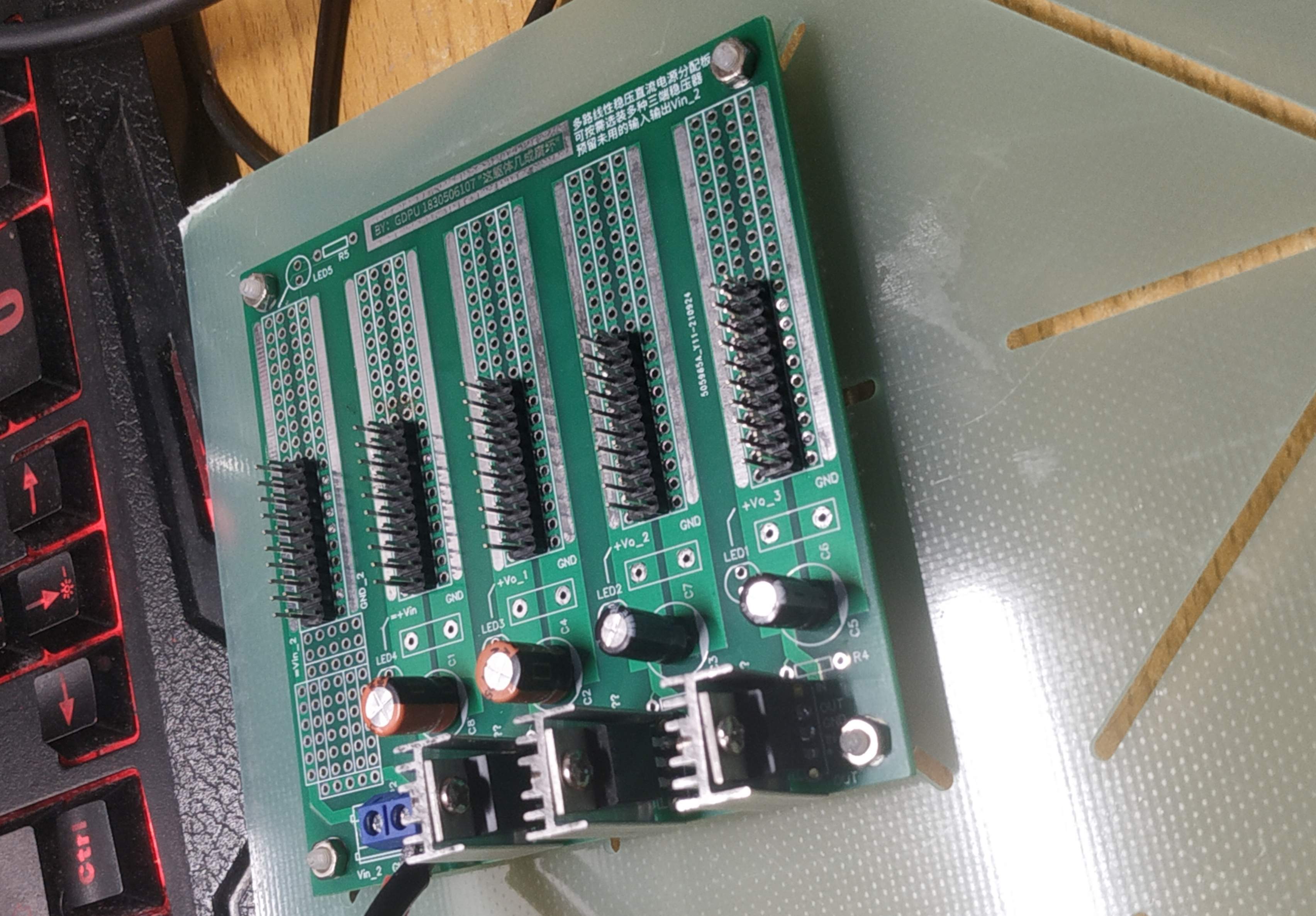

多路LDO降壓電源模塊。一路輸入分出四路逐級遞減的電壓輸出。每一路都有濾波電容和電源指示燈。另有單獨的一路備用的輸入輸出。兼容絕大多數直插三端穩壓LDO。

?

指示燈的電阻豎著安裝。

?

每個三端穩壓位置有5個焊盤，根據三端穩壓的引腳排列選擇其中3個相鄰的焊盤，可兼容市面上絕大多數直插三端穩壓器件的引腳排列（O~I~G、I~G~O、G~O~I），如LM2940系列、LM78**系列。建議用LM2940系列。

?

?

從+Vin、GND輸入直流電壓，從輸入引出分別是Vin+本身一路和三個三端穩壓逐級降壓的三路，一共四路逐級遞減的電壓輸出。按需選擇輸入電壓和三端穩壓得到需要的電壓。如12V～9V～5V～3.3V這樣。

?

每路都有大量焊盤和銅皮開窗，按需焊接排針、導線和各種東西。

?

另外一路備用的獨立輸入輸出Vin_2、GND_2，與+Vin、GND沒有連接，單獨引出一排，可按需接入另一個電源。

?

大面積連片的地平面鋪銅，保證地回路阻抗低，減少地彈干擾。

?

左上角一小片區域有一匡空焊盤，四周分別有一行+Vin、Vin2、GND和GND_2的焊盤（如下圖），沒有連接，當一小塊洞洞板使用。例如可以在這里放一個DCDC模塊或者負電壓模塊或別的小電路連接四周的焊盤，從+Vin轉出一個電源作為Vin_2。（說個題外話，建議不要用mc34063做的模塊，紋波大）

?

為什么我要自己做一個電源板而不是買，因?yàn)槭忻嫔系哪K，輸出位太少，不夠用。而且全是貼片LDO，功率不夠。

?

本設計的上一個版本在我2021電賽中使用，發揮了重要作用。經少量完善形成現在的版本。
