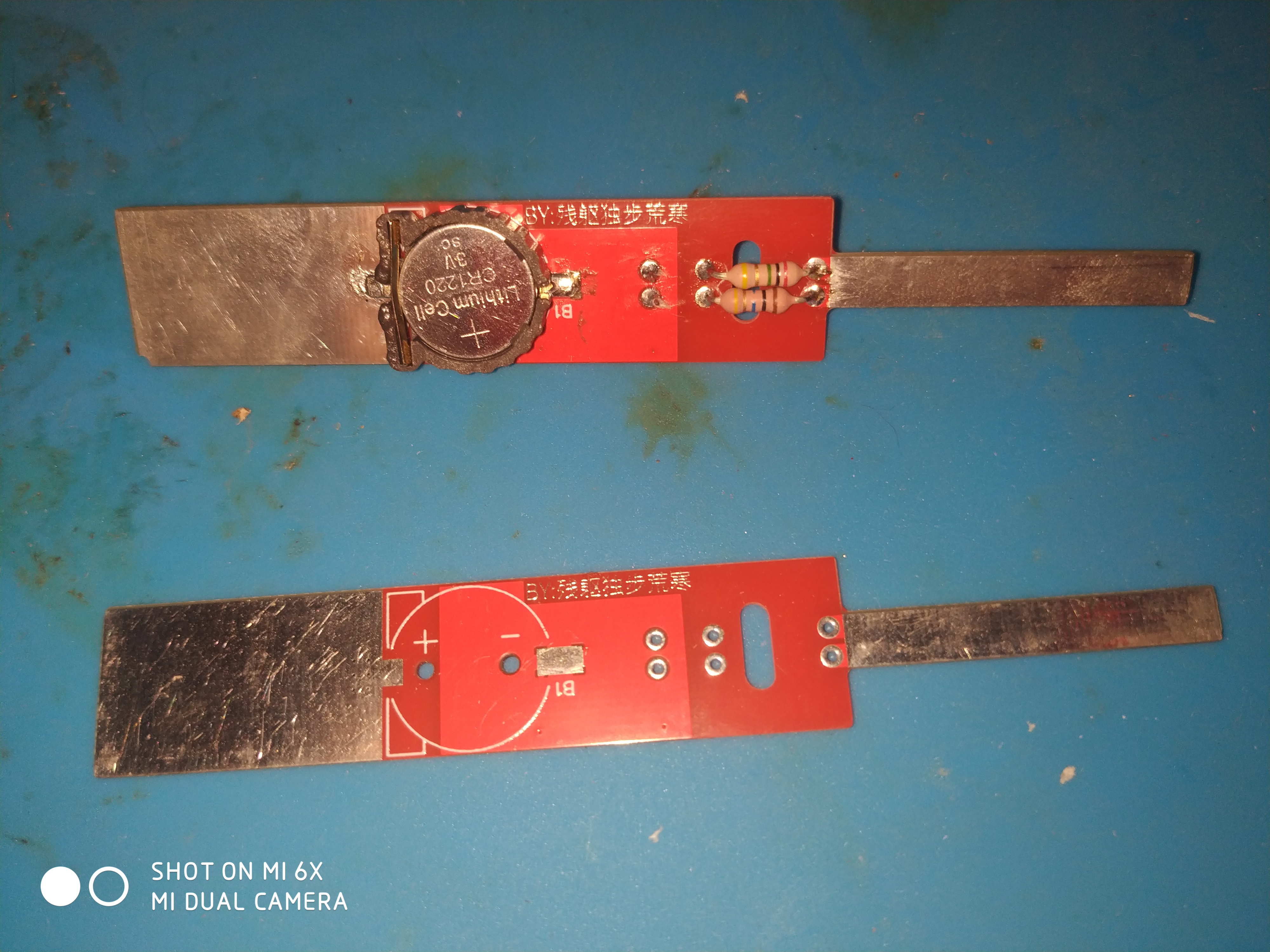

多功能測電筆，由PCB本身構成完整的筆體，用一顆CR1220電池供電。可測電壓范圍<500V。其實這個東西和網上賣的"彩光測電筆"，功能是一樣的，我只是在模仿。

安全須知：R1、R2安裝1.2M～10MΩ，1/4w的高壓玻璃釉電阻，安全考慮建議這兩個電阻的值的并聯值不要小于１Ｍ。普通色環電阻的耐壓不夠，可能會擊穿，不能用。

電阻越小越靈敏。R2要比R1大一些，否則紅燈（R1的通路）被分流太多，變得不靈敏。

?

基本特性是，把手到筆頭存在通路，那么綠燈就會亮。如果把手到筆頭形成通路，并且筆頭帶有比把手高出幾十Ｖ的電壓，那么紅燈和綠燈也會亮，并且綠燈比筆頭沒電壓時更亮，電壓越高越亮。靈活利用這兩個特性就可以做多種包括但不限于如下的測量判斷：

?

電量自檢：筆不接觸其他物體，人體同時接觸筆尖和筆尾，利用人體形成回路，綠燈亮，說明電池有電。

?

基本功能和普通電筆一樣，人站著大地上，與大地導通，手拿著筆尾把手（較寬的部分，圖中的handle）的金屬部分，用筆尖（較窄的部分，圖中的testPin）的金屬部分接觸需要測量的物體。

?

判斷零線、地線（接地的物體）：手拿筆尾金屬部分，筆尖接觸物體，只有綠燈亮，說明物體接地（經過大地和人體形成回路）。圖為零線和地上的金屬桌子。

判斷火線（帶電的物體）：手拿筆尾金屬部分，筆尖接觸物體，氖泡亮，紅色、綠色燈都亮，綠色燈比零線的情況更亮，說明物體帶電。如果沒裝電池或者電池沒電，燈不會亮，但是氖泡會亮，也能發現物體帶電。如果不要氖泡可以將氖泡的焊盤短接，可以提高紅燈的靈敏度。

測量通斷：導線兩頭同時接觸筆兩頭。也可以一手接觸導線一頭（請先確定導線不帶電！），另一手拿筆尾金屬部分，筆尖接觸導線另一頭。綠燈亮，說明導線通。

無接觸感應測電：手拿筆尾金屬部分，用筆尖靠近物體，但不接觸，綠燈亮，說明物體帶電。可以用于尋找某處斷開的火線的斷點：隔著線皮，筆尖貼著火線移動，移動到某處綠燈熄滅或明顯變暗，說明這里是火線的斷點。

感應比較靈敏，會在一些含有比較多高頻干擾但是實際上不帶電（如各種開關電源、充電器的輸出）的東西上感應出綠燈亮燈的現象。可以拆了R3、R4，拆一個，靈敏度就下降一點，全拆最不敏感。把Q1～Q3換成放大倍數更低的三極管也可以降低靈敏度。實測R3、R4兩個都不裝時靈敏度已可用，綠燈亮度稍微偏低。裝一個就已經太高了。后續建議換放大倍數更低的三極管試試。

?

建議用1.0、1.2等比較薄的PCB厚度，便于需要筆頭塞入縫隙中的情況。但是薄的PCB比較軟，容易不小心折斷，自行取舍。建議在筆頭包一圈 雙面導電銅箔膠帶 以使PCB側面接觸也可用。

?

R8用于消除PCB表面微弱漏電帶來的影響。PCB表面微弱漏電流入三極管，導致筆不接觸任何物體時，綠燈也會微弱亮起。首先清潔、干燥PCB表面減少漏電影響，如果仍然出現筆不接觸任何物體時綠燈也會微弱亮起的現象，可以安裝R8，但同時會降低綠燈的靈敏度，取值需要根據實際情況實驗確定，從大到小嘗試。反之可以增大R8的取值。（玄學現象，和表面干凈程度，天氣濕度都有關系）。即使調試結果確定不裝R8也無此現象，亦不可從設計中刪除R8的焊盤，因為焊盤之間的表面微弱漏電流實際上仍起到一個電阻的作用，實測加入R8焊盤之后即使不裝R8，此現象幾乎不再出現，因此實際上沒裝R8。

?

這也是一個模電入門的好例圖。可以思考以下，為什么只有帶電物體才能讓紅燈亮（Q4的作用是什么？），而綠燈只要存在通路就會亮？為什么可以實現感應測電（涉及到書本上沒有說的【分布參數】！）？
