帶參考穩壓器的 AZ431A PWM 轉換器的典型應用

使用 Diodes Incorporated 的 AZ431A 的參考設計

設計簡介

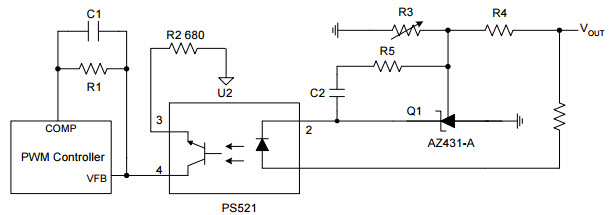

帶參考穩壓器的 AZ431A PWM 轉換器的典型應用。 AZ431-A 是一款三端可調并聯穩壓器，可在整個工作范圍內保證熱穩定性。它具有敏銳的開通特性、低溫度系數和低輸出阻抗，使其成為開關電源、充電器和其他可調穩壓器等應用中齊納二極管的理想替代品

Typical Application for AZ431A PWM Converter with Reference Regulator. The AZ431-A is a three-terminal adjustable shunt regulator with guaranteed thermal stability over a full operation range. It features sharp turn-on characteristics, low temperature coefficient and low output impedance, which make it ideal substitute for Zener diode in applications such as switching power supply, charger and other adjustable regulators

相關文檔

！注意：請使用瀏覽器自帶下載，迅雷等下載軟件可能無法下載到有效資源。

相關器件

器件	類型	描述	數據手冊
AZ431AN-BTRE1	Voltage References	V-Ref Adjustable 2.5V to 18V 100mA 3-Pin SOT-23 T/R	點擊下載
AZ431AZ-ATRE1	Voltage References	V-Ref Adjustable 2.5V to 36V 100mA 3-Pin TO-92 Ammo	點擊下載
AZ431AN-ATRG1	Voltage References	V-Ref Adjustable 2.5V to 36V 100mA 3-Pin SOT-23 T/R	點擊下載
AZ431AZ-BTRE1	Voltage References	V-Ref Adjustable 2.5V to 18V 100mA 3-Pin TO-92 Ammo	點擊下載
