本工程使用TL431產生一個恒流電流，該電流流經待測線纜時產生一個壓降，被INA199進行采集放大后輸出到STC8H1K08，經AD轉換并計算后在數碼管上輸出毫歐值。

?

供電部分使用IP5303進行充放電管理，由于待機模式下電流較低會觸發IP5303的自動關機，故使用P3.2管腳定時向一個NMOS管發送觸發信號，使IP5303的KEY腳接地實現供電保持的效果，同時利用該功能實現了超時自動關機。

?

另外設置了一個模式按鈕，進入外測模式下會首先測量外接表筆的阻值，預讀取完畢之后會對后續測量的毫歐值減去表筆阻值再顯示，即顯示的為待測物的阻值。

?

ADC采集每0.5秒一次。

通電正常工作模式時待機慢閃（1Hz）顯示“-”，測量值為1000毫歐以內時常亮顯示測量值。

?

長按按鈕2秒以上進入外測模式，并慢閃等待測量外接表筆阻值，將外接表筆短接后測得的毫歐值將以中閃（2Hz）顯示。

此時前2秒的測試結果不穩定會被丟棄，之后兩秒內的4次測量值將求平均作為基準，4秒后與基準誤差在5%以內的測量值將會錄入，待錄入4次之后（含基準共8次結果）求平均得到一個有效的外接表筆阻值，進入快閃（4Hz）并顯示該阻值。

此時可松開表筆，顯示外測模式待機值0，然后就可使用表筆對電阻等進行測量了，顯示的是外測物的阻值（不包括表筆）。

?

短按按鈕退出外測模式。

?

由于MCU本身只有10位的ADC，也不會有太高精度，但滿足日常測量各種USB線纜、導線線纜等大致夠用，量程最大顯示999毫歐，超過1歐顯示值為“---”超量程，而未接入線纜時閃爍顯示待機值“-”（外測清零模式時顯示待機值0）。

?

由于8H1K本身有個USB下載模式，故正好利用P3.2引腳用一個開關實現了MCU下載模式和正常模式的切換。同時保留了串口針腳，需要的可以使用串口下載。

?

項目本身支持使用8G1K以及8H1K，使用8G1K時R24不焊接，用8H1K時用0歐電阻或者一坨錫把R24連上即可。（附件程序僅支持8H1K）

?

TL431恒流源設置的是40ma恒流值，連接萬用表調節R9使電流達到該電流值。40ma是考慮到電流溫漂以及待測精度、INA199采集及放大精度的一個折中選擇。

40ma時1000毫歐壓降為40mv，經INA199采集放大50倍后輸出電壓2000mv，而TL431向8H1K提供的參考電壓為2500mv（實際略低，我的測得2488mv），精度和范圍都在合適的區間。

?

使用嘉立創三維猴免費打印的外殼，底部保留了一塊電池安裝區域，最大支持尺寸寬35高30厚10，不過該外殼很難安裝，主要是電源開關SK-22D07撥檔太長裝不進去需要剪短，但剪太短了又會被外殼阻擋無法手動打開，只能剪到合適的長度強行裝進去了。

?

PCB實物圖，目前版本進行了小修改，使用TL431的參考端為STC8H1K08的Vref提供參考電壓，實測精度更高（我自己的實物版本是用飛線解決的）

數碼管使用2.54母排針連接至PCB，方便安裝拆卸；外接端子使用免螺絲的按壓式接線柱，方便使用

?

測量線纜

?

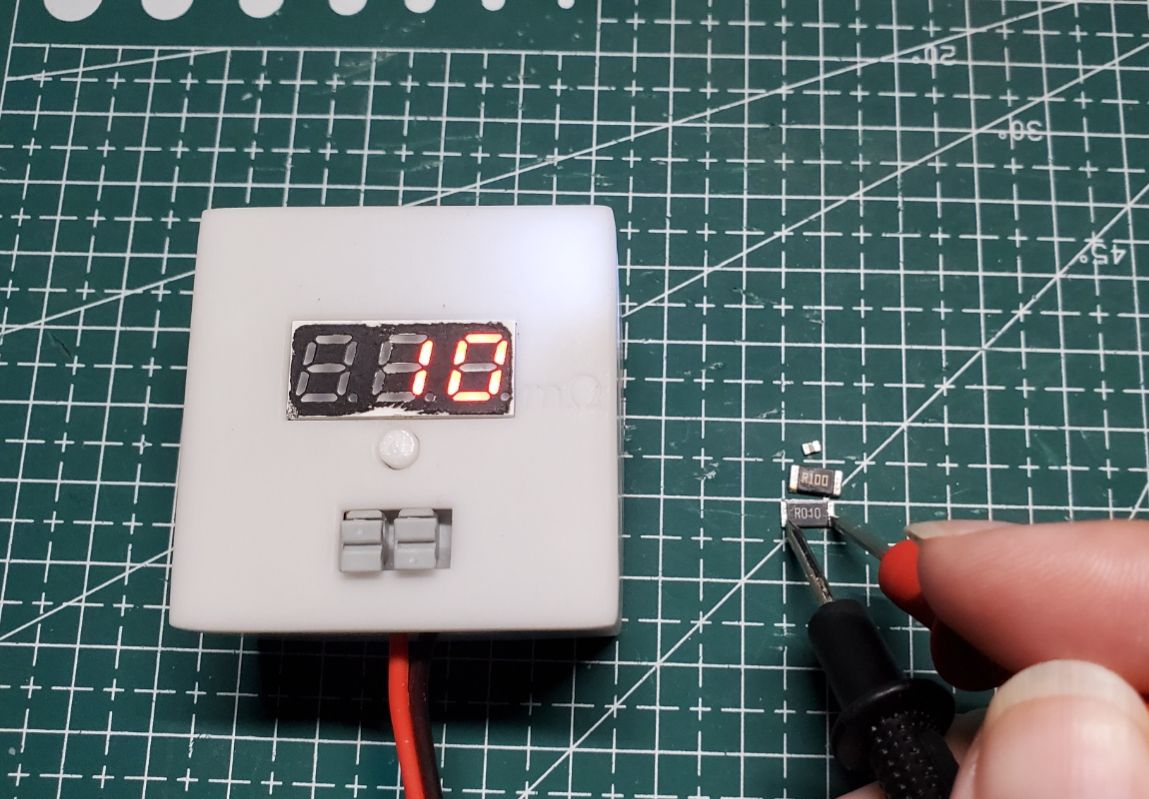

外測模式
