一：產品簡介

本產品使用6V~16V供電，適合電池應用場景。

二：應用場景

滿足2S~3S供電要求，并且能夠完美安裝于智能車C/D/F車模的后部。體積小巧性能高效，滿足比賽前期準備過程的學習需求。

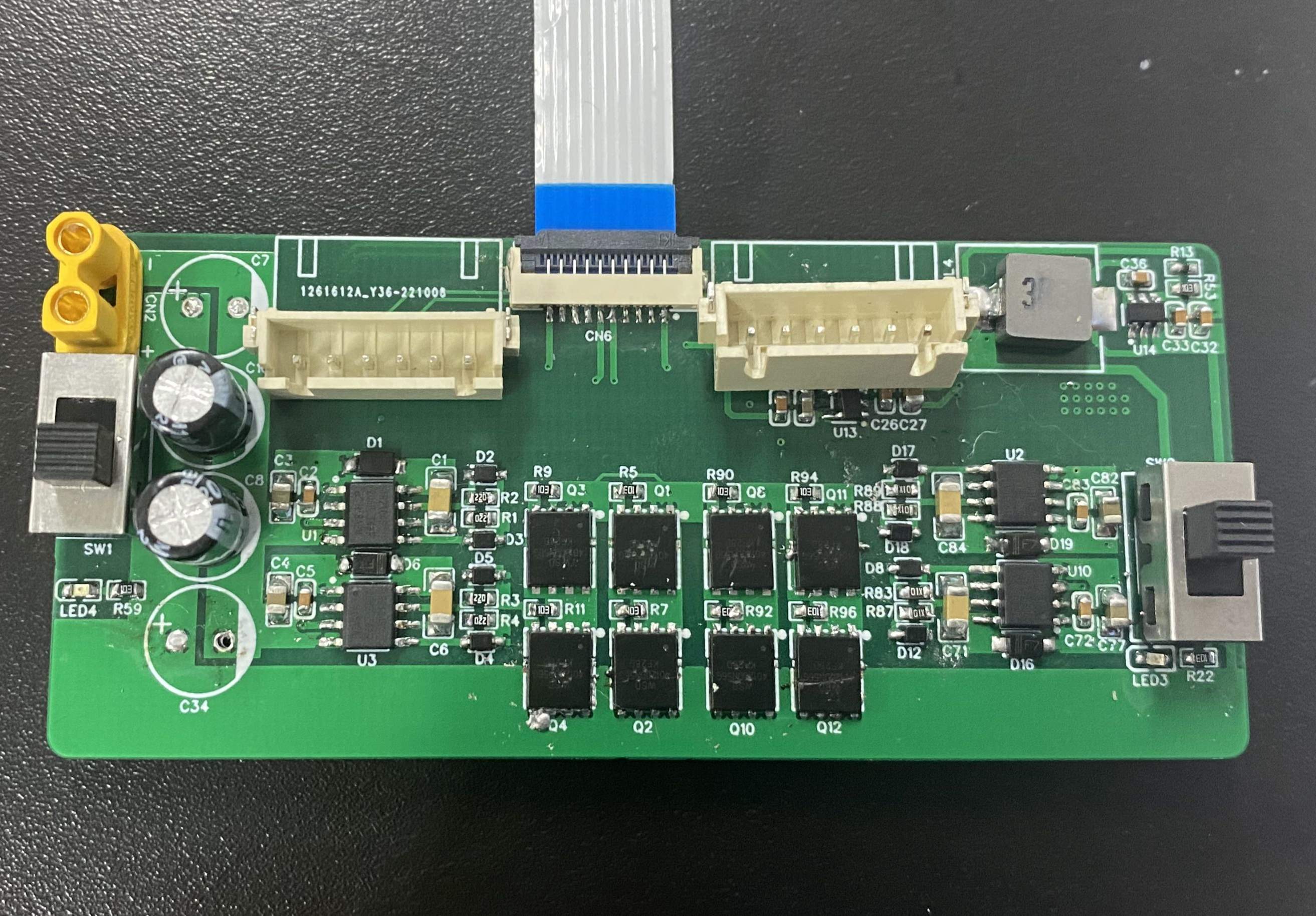

三：產品概述

使用方法：本產品為純硬件產品，通電即可使用。通過更改4根PWM信號線的輸入來更改電機運作狀態。如：A1端給定一定占空比，A2端占空比為0則電機輸出端口A正轉；B2端給定一定占空比，B1端占空比為0則電機輸出端口B反轉。同時有電源輸入按鍵以及硬件使能按鍵。可通過按鍵下方的LED來判斷驅動板是否工作。

產品特點：?信號與供電雙保護。信號輸入端放置數字隔離芯片π140U30，對輸入端（MCU）做保護，電源輸入端并聯大電容與TVS管做吸收浪涌與緩沖作用保護供電端。

性能高效。驅動芯片信號引腳反向并聯二極管加快MOS關斷速率以降低mos管寄生電容的影響。

四、產品參數

工作模式： H橋驅動（雙路）

主控芯片：IR2104

邏輯電壓：3.3V

電源電壓：6V-16V
