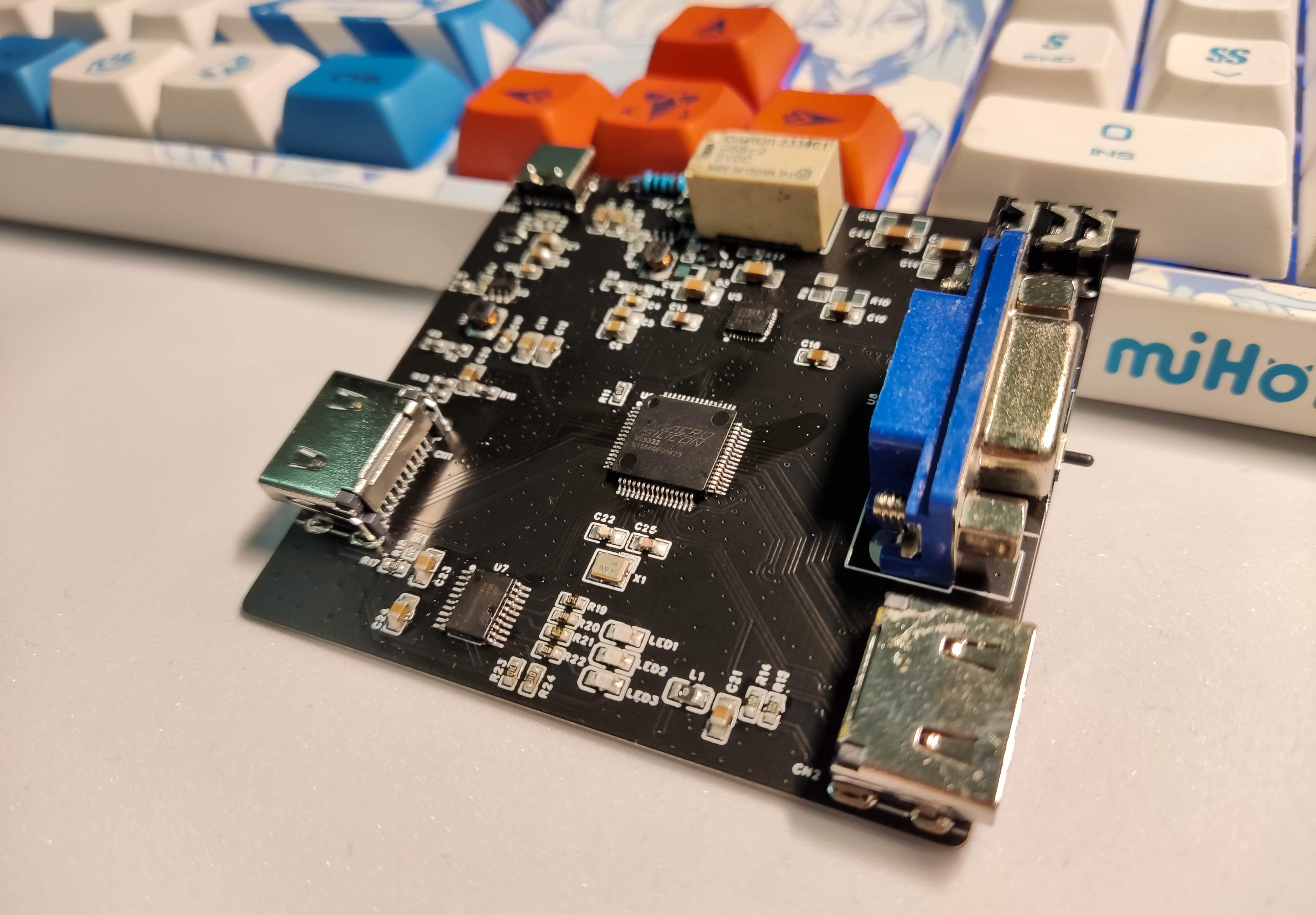

# 1.簡介 功能：輸入一路HDMI信號，可以 **_同時_** 輸出一路HDMI信號+VGA+音頻信號。 應用：HDMI分屏器、HDMI音頻分離器、視頻會議、多媒體教學、商場展示、大屏監控、機頂盒分配等。 原理：使用MS9332做HDMI1進2出，MS8005做控制，輸出一路HDMI，另一路輸出到CS5213 HDMI轉VGA+音頻芯片輸出。 實際上做HDMI一進二出也是可以的，只需要MS9332+MS8005即可，不需要VGA轉換IC。 ![1.jpg] ![1668991492186.jpg] # 2.CS5213的一些問題 使用CS5213時有一個問題，就是VGA插入后，音頻輸出才會有，沒有VGA插入是不會有音頻的，如果想要HDMI音頻分離就麻煩了。 我的解決辦法是使用VGA假負載，在輸出的VGA的R信號上接一個75~200歐姆的電阻下地，CS5213會以為你接入了VGA設備，音頻就能輸出了，實際上是接一個假負載。 那當需要用VGA時，在VGA前有個行程開關，插入檢測外部的VGA，VGA的R會從接的假負載中斷開連接到VGA座子上。 ![image.png] 行程開關不插入時，接入CS5213的R腳會從繼電器打到假負載100歐姆上，讓CS5213移位插入了VGA，輸出音頻信號。 當VGA即將插入，行程開關導通到底，導通Q3，使得繼電器閉合CS5213的R腳到VGA座子上的R腳，能使得VGA正常使用。 # 3.購買MS9332+MS8005 MS9332是使用IIC控制的，但是找遍全網也沒用拿到MS9332的寄存器手冊，但是馬云網上有配套MS8005的IC賣，因此使用現成的即可，不用編程。 購買鏈接： [https://item.taobao.com/item.htm?spm=a230r.1.14.3.2dc77778up9WD3&id=639001282691&ns=1&abbucket=10#detail](https://item.taobao.com/item.htm?spm=a230r.1.14.3.2dc77778up9WD3&id=639001282691&ns=1&abbucket=10#detail) ![image.png] # 4.總結 比較簡單的工程，純硬件，較實用，可以搭配上以前做的HDMI5切1，3切1 改進： 1.HDMI做100歐姆阻抗匹配，走差分 2.行程開關目前放置于VGA座子正下方，可能會導致插入VGA時有干涉，建議移到左側或者右側的鎖螺絲柱下方 ![IMG_20221117_235245.jpg] 3.MS9332芯片在雙負載下發熱較高，建議芯片加散熱片，CS5213也是 ![IMG_20221118_120716.jpg]
