FMC-ADC01-3-1-0，用于 ADS6442、14 位、4 通道、65 MSPS 模數轉換器的 FPGA 夾層卡

使用 Dallas Logic Corporation 的 ADS6442IRGC 的參考設計

設計簡介

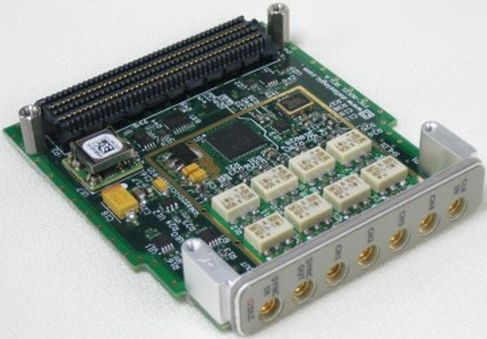

FMC-ADC01-3-1-0，用于 ADS6442、14 位、4 通道、65 MSPS 模數轉換器的 FPGA 夾層卡。數據回程以多位低壓差分信號 (LVDS) 接口的形式提供。所有電源、控制和數字接口均使用 VITA 57.1 低引腳數 (LPC) 連接器連接到載卡。模擬信號、外部時鐘和觸發接口位于前面板 MMCX 同軸連接器上

說明

FMC-ADC01-3-1-0, FPGA Mezzanine Card for the ADS6442, 14 bit, 4-channel, 65 MSPS Analog to Digital Converter. The data backhaul is provided as a multi-bit Low Voltage Differential Signaling (LVDS) interface. All power, control, and digital interfaces are connected to the carrier card using the VITA 57.1 Low Pin Count (LPC) connector. The analog signals, external clock, and trigger interfaces are on front panel MMCX coaxial connectors

主要特色

ADC Resolution

14 Bit
ADC Sampling Rate

65M SPS
Number of Channels

4CH

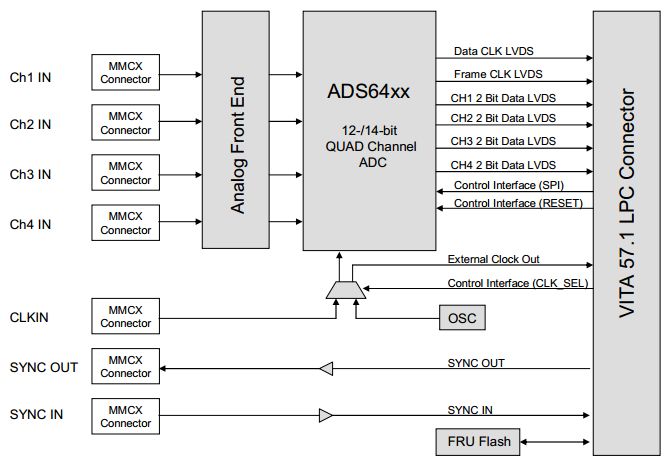

解決方案框圖

相關文檔

fmc01-adc_v4_brochure

！注意：請使用瀏覽器自帶下載，迅雷等下載軟件可能無法下載到有效資源。

相關器件

器件	類型	描述	數據手冊
ADS6442IRGCR	Analog to Digital Converters - ADCs	4-Channel Quad ADC Pipelined 65Msps 14-bit Serial 64-Pin VQFN EP T/R	點擊下載
ADS6442IRGCT	Analog to Digital Converters - ADCs	4-Channel Quad ADC Pipelined 65Msps 14-bit Serial 64-Pin VQFN EP T/R	點擊下載
