【廣西師大校賽】任意波形發生器

設計簡介

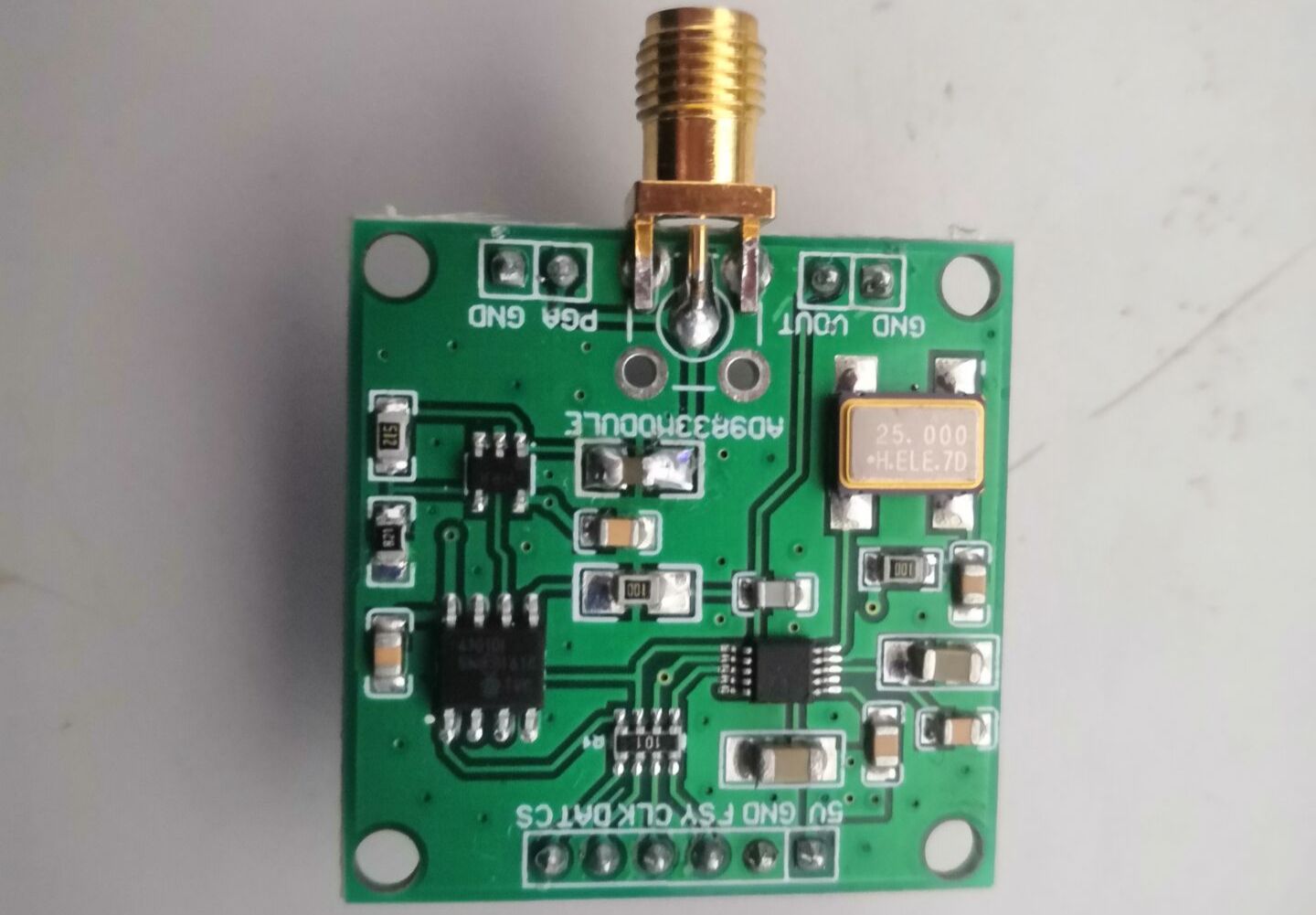

此項目是一個任意波形發生器，該波形發生器能產生正弦波、方波、三角波，波形發生器能夠在一定范圍內保證恒壓輸出。一、任務設計制作一個任意波形發生器，該波形發生器能產生正弦波、方波、三角波，波形發生器能夠在一定范圍內保證恒壓輸出。二、要求 1 、基本要求（1）波形發生器能產生正弦波、方波、三角波三種周期性信號；（2）輸出波形的頻率范圍為 100Hz～100kHz；頻率可調，頻率步進間隔≤ 100Hz；（3）在 50Ω負載條件下，輸出電壓峰-峰值最大值≥2V；（4）顯示輸出波形的類型、重復頻率（周期）和幅度的功能；（5）用示波器觀察時無明顯失真。 2 ．發揮部分（1）正弦信號頻率范圍擴展至 1Hz～10MHz，進一步提高方波和三角波輸出頻率。（2）具有輸出頻率和頻率步進設置功能；（3）在 50Ω負載條件下，輸出電壓峰-峰值最大值≥5V；（4）具有波形類型和頻率和幅度顯示功能；（5）可以輸出至少一種任意波形。三、說明 1、基本部分頻率調節方式可以采用模擬式或數字式，發揮部分的頻率調節只能為數字式。 2、發揮部分輸出頻率和頻率步進需要利用鍵盤進行設置。 3、任意波波形的種類可以任選，可以改變頻率。 ### 文檔

參考設計下載

！注意：請使用瀏覽器自帶下載，迅雷等下載軟件可能無法下載到有效資源。

相關器件

器件	類型	描述	數據手冊
X1G004451000400	貼片晶體振蕩器（有源）	工作電壓：1.6V ~ 3.6V 工作電源電流（最大值）：3mA 主頻：25MHz 頻率穩定度：±50ppm SG5032CAN 25MHZ TJGA	點擊下載
AD9833BRMZ	接口 - 直接數字合成(DDS)	分辨率（位）：10 b 主 fclk：25MHz 電源電壓：2.3V ~ 5.5V 字寬調諧（位）：28 b	點擊下載
A2541WV-7P	排針排母	針腳數：7 連接器類型：排針排數：1 觸頭類型：公形引腳間距：0.100"(2.54mm) -	點擊下載
MS8051	通用運放	增益帶寬積（GBP）：250MHz(-3dB) 放大器組數：1 運放類型：CMOS 各通道功耗：- 壓擺率（SR）：130 V/us 電源電壓：2.5V ~ 5.5V 250MHz 軌到軌輸出 CMOS 運算放大器	點擊下載
NCD0603R1	發光二極管	照明顏色：紅色主波長/色坐標：615~630nm 0603 紅色貼片LED 發光二極管	點擊下載
103	電池盒/電池座		點擊下載
0603WAF1001T5E	貼片電阻	阻值（歐姆）：1K 精度：±1% 功率：1/10W 溫度系數：±100ppm/°C	點擊下載
0603WAF510JT5E	貼片電阻	阻值（歐姆）：51 精度：±1% 功率：1/10W 溫度系數：±200ppm/°C	點擊下載
