CY4613，開發套件，它是一種易于使用的開發套件，可用于評估和開發 USB-IF 認證的 CYUSB331x 系列 HX3 USB 3.0 集線器控制器上的解決方案

使用 Cypress Semiconductor 的 CYUSB3328-88LTXC 的參考設計

設計簡介

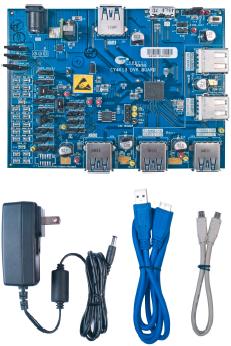

CY4613 開發套件是一款易于使用的開發套件，可在經過 USB-IF 認證的 CYUSB331x 系列 HX3 USB 3.0 集線器控制器上評估和開發解決方案。該套件集成了演示 HX3 在 4 端口 USB 3.0 集線器中的應用所需的組件。該套件還包括 Blaster Plus 實用程序，這是一個基于 GUI 的賽普拉斯軟件工具，用于更改 HX3 的配置參數。該套件還演示了 HX3 中可用的 GPIO 可配置選項

說明

CY4613, Development Kit that is an easy-to-use to evaluate and develop solutions on the USB-IF certified CYUSB331x family of HX3 USB 3.0 hub controllers. This kit comes integrated with the required components to demonstrate application of HX3 for a 4-port USB 3.0 Hub. The kit also includes the Blaster Plus utility, a GUI based Cypress software tool to change the configuration parameters of HX3. This kit also demonstrates the GPIO configurability options available in HX3

主要特色

Interface Standards

USB 3.0

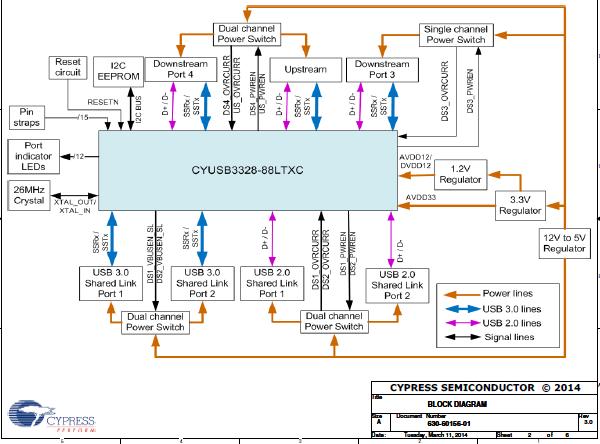

解決方案框圖

參考設計下載

CY4613 Schematic

相關文檔

docid50184

！注意：請使用瀏覽器自帶下載，迅雷等下載軟件可能無法下載到有效資源。

相關器件

器件	類型	描述	數據手冊
24LC128-I/SM	EEPROM	EEPROM Serial-2Wire 128K-bit 16K x 8 3.3V/5V 8-Pin SOIJ Tube	點擊下載
SC189CSKTRT	DC to DC Converter and Switching Regulator Chip	Conv DC-DC 2.9V to 5.5V Synchronous Step Down Single-Out 1.2V 1.5A 6-Pin MLPD-UT T/R	點擊下載
TPS2556DRBT	USB Power Switches	DIST Single 6.5V 0.5A to 5A 8-Pin VSON EP T/R	點擊下載
CYUSB3328-88LTXC	USB Interface ICs	Low Speed/Full Speed/High Speed/Super Speed USB Hub Controller USB 3.0 1.2V/3.3V Tray 88-Pin QFN EP	點擊下載
