AKD4562，AK4562 便攜式數字音頻評估板，20 位 A/D 和 D/A 轉換器

使用 Asahi Kasei Microdevices Corporation 的 AK4565VF 的參考設計

設計簡介

AKD4562，AK4562 便攜式數字音頻、20 位 A/D 和 D/A 轉換器的評估板。除了環回模式（A/D 到 D/A）之外，AKD4562 還可以單獨評估 A/D 轉換器和 D/A 轉換器。 A/D 部分可以通過直接與 DAC 評估板連接來進行評估。 AKD4562 具有使用 ROM 數據和 ADC 評估板與波形發生器的接口。因此，很容易評估 D/A 部分。 AKD4562還具有數字音頻接口，可以通過opt-connector實現與數字音頻系統的接口

說明

AKD4562, Evaluation Board for the AK4562 portable digital audio, 20bit A/D and D/A converter. The AKD4562 can evaluate A/D converter D/A converter separately in addition to loopback mode (A/D to D/A). The A/D section can be evaluated by interfacing with DAC evaluation boards directly. The AKD4562 has the interface with wave generator using ROM data and ADC evaluation boards. Therefore, it's easy to evaluate the D/A section. The AKD4562 also has the digital audio interface and can achieve the interface with digital audio systems via opt-connector

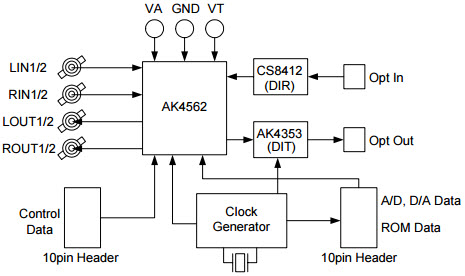

解決方案框圖
