AKD4342-B，AK4342 24 位 DAC 評估板，內置 2Vrms 線路輸出、耳機和輔助線路輸出放大器

使用 Asahi Kasei Microdevices Corporation 的 AK4342ENP-L 的參考設計

設計簡介

AKD4342-B，AK4342 24 位 DAC 的評估板，具有內置 2Vrms 線路輸出、耳機和輔助線路輸出放大器。 AKD4342-B 具有與 ADC 評估板的接口。因此，評估 AK4342 很容易。 AKD4342-B還具有數字音頻接口，可以通過可選連接器實現與數字音頻系統的接口

說明

AKD4342-B, Evaluation Board for the AK4342 24bit DAC with built-in 2Vrms lineout, HeadPhone and Aux lineout amplifiers. The AKD4342-B has the interface with ADC evaluation boards. Therefore, it's easy to evaluate the AK4342. The AKD4342-B also has the digital audio interface and can achieve the interface with digital audio systems via opt-connector

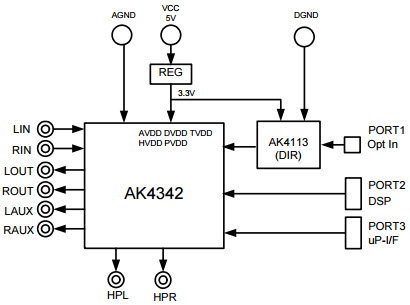

解決方案框圖

相關文檔

ekd4342-b1-02

！注意：請使用瀏覽器自帶下載，迅雷等下載軟件可能無法下載到有效資源。

相關器件

器件	類型	描述	數據手冊
LT1117CM-3.3	Linear Regulators	LDO Regulator Pos 3.3V 0.8A 4-Pin(3+Tab) DDPAK	點擊下載
AK4113VF	Transceivers Misc	Receiver 6RX 30-Pin VSOP	點擊下載
74LVC541ABQ,115	Buffers and Line Drivers	Buffer/Line Driver 8-CH Non-Inverting 3-ST CMOS 20-Pin DHVQFN EP T/R	點擊下載
74LVC541ABQ-Q100X	Buffers and Line Drivers	Buffer/Line Driver 8-CH Non-Inverting 3-ST CMOS Automotive 20-Pin DHVQFN EP T/R	點擊下載
74LVC541AD,112	Buffers and Line Drivers	Buffer/Line Driver 8-CH Non-Inverting 3-ST CMOS 20-Pin SO Bulk	點擊下載
74LVC541ABQ-Q100X	Buffers and Line Drivers	Buffer/Line Driver 8-CH Non-Inverting 3-ST CMOS Automotive 20-Pin DHVQFN EP T/R	點擊下載
74LVC541AD,118	Buffers and Line Drivers	Buffer/Line Driver 8-CH Non-Inverting 3-ST CMOS 20-Pin SO T/R	點擊下載
74LVC541AD-Q100J	Buffers and Line Drivers	Buffer/Line Driver 8-CH Non-Inverting 3-ST CMOS Automotive 20-Pin SO T/R	點擊下載
74LVC541ADB,112	Buffers and Line Drivers	Buffer/Line Driver 8-CH Non-Inverting 3-ST CMOS 20-Pin SSOP Bulk	點擊下載
74LVC541APW,112	Buffers and Line Drivers	Buffer/Line Driver 8-CH Non-Inverting 3-ST CMOS 20-Pin TSSOP Bulk	點擊下載
74LVC541APW,118	Buffers and Line Drivers	Buffer/Line Driver 8-CH Non-Inverting 3-ST CMOS 20-Pin TSSOP T/R	點擊下載
74LVC541APW-Q100J	Buffers and Line Drivers	Buffer/Line Driver 8-CH Non-Inverting 3-ST CMOS Automotive 20-Pin TSSOP T/R	點擊下載

群聊設計，與管理員及時溝通

歡迎加入EEWorld參考設計群，也許能碰到搞同一個設計的小伙伴，群聊設計經驗和難點。入群方式：微信搜索“helloeeworld”或者掃描二維碼，備注：參考設計，即可被拉入群。另外，如您在下載此設計遇到問題，也可以微信添加“helloeeworld”及時溝通。
