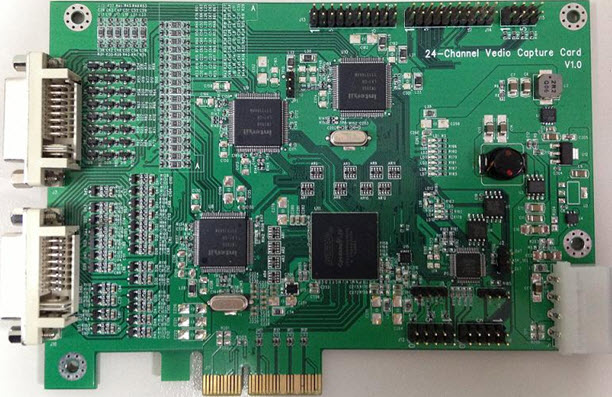

基于低成本 Cyclone IV FPGA 的 24 通道視頻采集卡

使用 Arrow Development Tools 的 EP4CGX22CF19C8N 的參考設計

設計簡介

適用于低成本 Cyclone IV FPGA、8 通道視頻解碼器和 8 通道音頻編解碼器的 24 通道視頻采集卡

說明

24 Channel Video Capture Card for low cost Cyclone IV FPGA, 8-CH video decoder and 8-CH audio codec

主要特色

Embedded System Type

FPGA
Family Name

Cyclone IV

解決方案框圖

參考設計下載

！注意：請使用瀏覽器自帶下載，迅雷等下載軟件可能無法下載到有效資源。

相關器件

器件	類型	描述	數據手冊
LD1117S18TR	Linear Regulators	LDO Regulator Pos 1.8V 1.3A 4-Pin(3+Tab) SOT-223 T/R	點擊下載
ST1S10PHR	DC to DC Converter and Switching Regulator Chip	Conv DC-DC 2.5V to 18V Synchronous Step Down Single-Out 0.8V to 15.3V 3A 8-Pin PowerSO T/R	點擊下載
STM8S003F3U6TR \| STM8S 8-bit MCU	Microcontrollers	MCU 8-bit STM8 CISC 8KB Flash 3.3V/5V 20-Pin UFQFPN T/R	點擊下載
ST1S30IPUR	DC to DC Converter and Switching Regulator Chip	Conv DC-DC 2.7V to 6V Synchronous Step Down Single-Out 3A 8-Pin DFN EP T/R	點擊下載
STM8S003F3U6	Microcontrollers	MCU 8-bit STM8 CISC 8KB Flash 3.3V/5V 20-Pin UFQFPN T/R	點擊下載
ST1S10PUR	DC to DC Converter and Switching Regulator Chip	Conv DC-DC 2.5V to 18V Synchronous Step Down Single-Out 0.8V to 15.3V 3A 8-Pin DFN EP T/R	點擊下載
STM8S003F3P6	Microcontrollers	MCU 8-bit STM8 CISC 8KB Flash 3.3V/5V 20-Pin TSSOP Tube	點擊下載
LD39100PU25R	Linear Regulators	LDO Regulator Pos 2.5V 1A 6-Pin DFN EP T/R	點擊下載
STM8S003F3P6TR	Microcontrollers	MCU 8-bit STM8 CISC 8KB Flash 3.3V/5V 20-Pin TSSOP T/R	點擊下載
LD39100PU25RY	Linear Regulators	LDO Regulator Pos 2.5V 1A Automotive 6-Pin DFN EP T/R	點擊下載
ST1S10PUR/1ER	DC to DC Converter and Switching Regulator Chip	Conv DC-DC 2.5V to 18V Synchronous Step Down Single-Out 0.8V to 15.3V 3A 8-Pin DFN EP T/R	點擊下載
EP4CGX22CF19C8N	Field Programmable Gate Arrays - FPGAs	FPGA Cyclone? IV GX Family 21280 Cells 60nm Technology 1.2V 324-Pin FBGA Tray	點擊下載
