AS5050-DB-1.0，基于AS5050磁性旋轉編碼器的演示板

使用 ams AG 的 AS5050 的參考設計

設計簡介

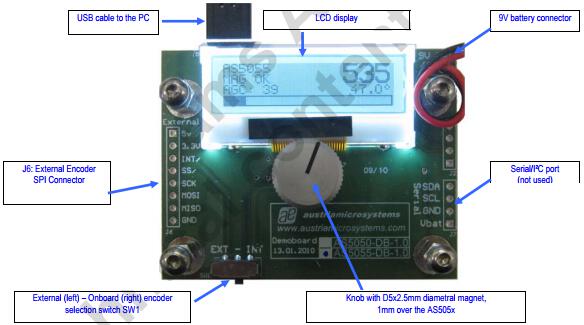

AS5050-DB-1.0，AS5050 的演示板是一款具有低電壓和低功耗特性的單芯片磁性旋轉編碼器。它包括 4 個集成霍爾元件、一個高分辨率 ADC 和一個智能電源管理控制器。角度位置、報警位和磁場信息通過標準 3 線或 4 線 SPI 接口傳輸至主機處理器

AS5050-DB-1.0, Demo Board for the AS5050 is a single-chip magnetic rotary encoder with low voltage and low power features. It includes 4 integrated Hall elements, a high resolution ADC and a smart power management controller. The angle position, alarm bits and magnetic field information are transmitted over a standard 3-wire or 4-wire SPI interface to the host processor

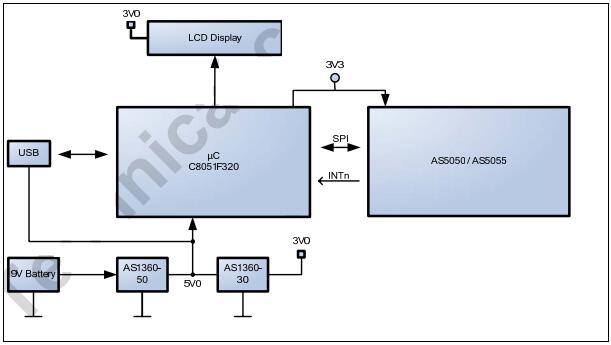

解決方案框圖

相關文檔

！注意：請使用瀏覽器自帶下載，迅雷等下載軟件可能無法下載到有效資源。

相關器件

器件	類型	描述	數據手冊
32128A FC BW-3	STN Graphics Modules	Monochrome Graphic Display Module	點擊下載
AS5050A-BQFM	Angular and Linear Position Sensors	Rotary Position Sensor 3.6V Digital Output 16-Pin QFN EP T/R	點擊下載
AS5050A-BQFT	Angular and Linear Position Sensors	Rotary Position Sensor 3.6V Digital Output 16-Pin QFN EP T/R	點擊下載
