A6264 高壓電源應用的典型應用

使用 Allegro MicroSystems 的 A6264 的參考設計

設計簡介

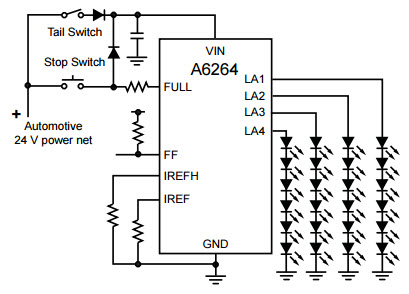

A6264 較高電壓電源應用的典型應用。 A6264 是一款線性可編程電流調節器，可從四個輸出中的每一個輸出提供高達 100 mA 的電流，以驅動高亮度 LED 陣列。 LED 電流可在高電流和低電流之間切換，適用于停車/尾部應用

Typical Application for A6264 Higher voltage supply application. The A6264 is a linear, programmable current regulator providing up to 100 mA from each of four outputs to drive arrays of high brightness LEDs. The LED current can be switched between high current and low current for stop/tail applications

相關文檔

！注意：請使用瀏覽器自帶下載，迅雷等下載軟件可能無法下載到有效資源。

相關器件

器件	類型	描述	數據手冊
A6264KLYTR-T	LED Drivers	LED Driver 9V/12V/15V/18V/24V Automotive 10-Pin MSOP EP T/R	點擊下載
